Перед вами тихоходное исполнение ряда STM AMP 50: i=134 с двигателем 0,12 кВт, выход 11 об/мин при моменте 110 Н·м. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Позиция для шнеков, мешалок густых сред, скребковых конвейеров. Момент средний — как раз под задачи конвейеров средней ширины и мешалок жидких сред; запас по валу умеренный — не ставьте шкив большого диаметра без выносной опоры.
Что даёт эта позиция на машине. При 11 об/мин и моменте 110 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,14 м/с при тяговом усилии 880 Н; через шкив ⌀250 мм на выходной вал придёт около 880 Н радиальной нагрузки. 0,12 кВт на 380 В — это примерно 0,5 А в рабочем режиме, посадка — фланец IEC 63. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. 5,5 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. Под нужные обороты у STM AMP 50 есть из чего выбрать: 8 передаточных, от 3 до 134. Это исполнение 8-е по счёту: вверх — i=90,33 (16 об/мин). По двигателю ряд идёт от 0,1 до 0,75 кВт, здесь 0,12 кВт — 2-я мощность из 3. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
STM AMP 50 поставляем под заказ; наш аналог — ZR 939 · ПР 1114, встаёт на штатное место без переделки рамы.

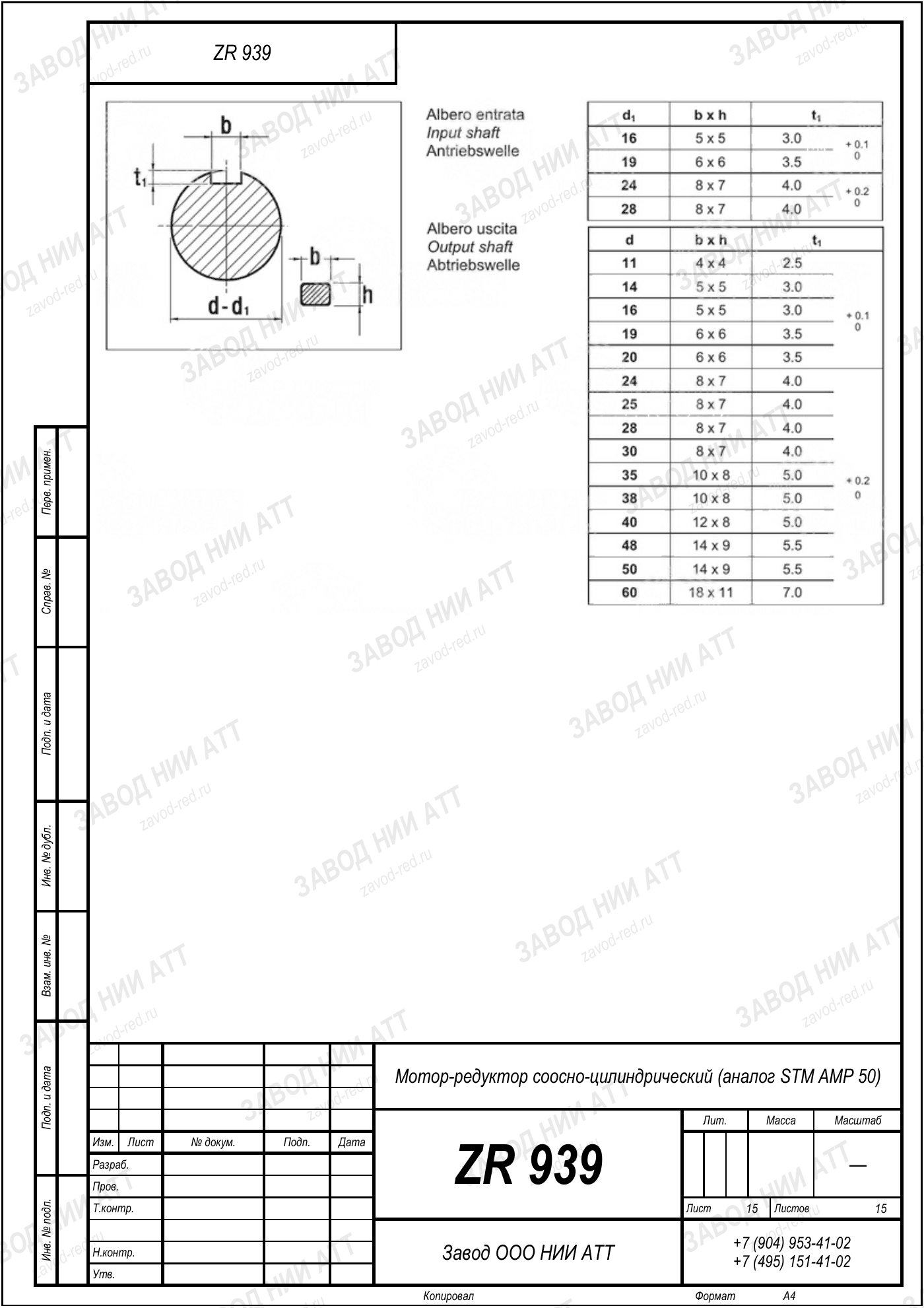

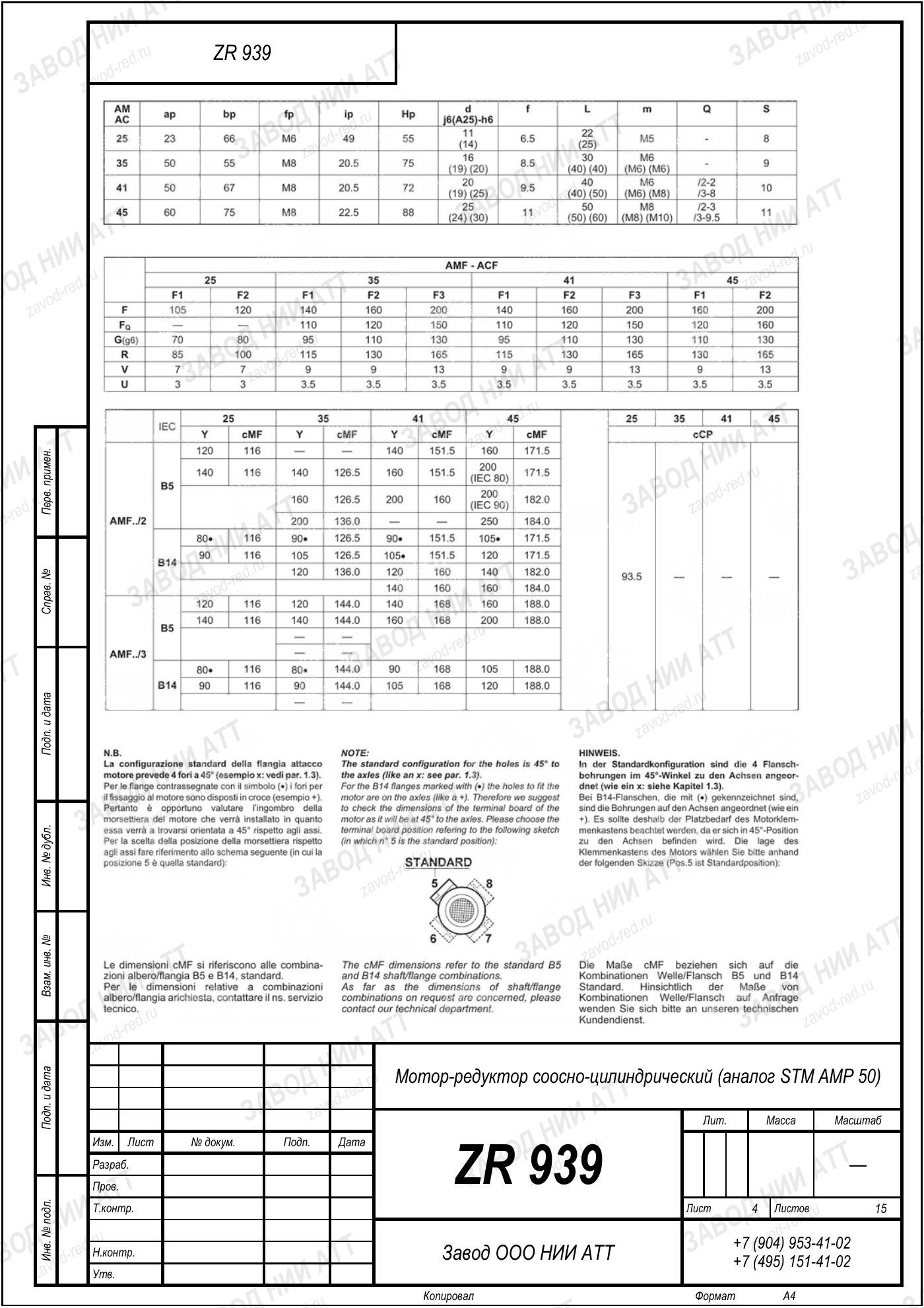

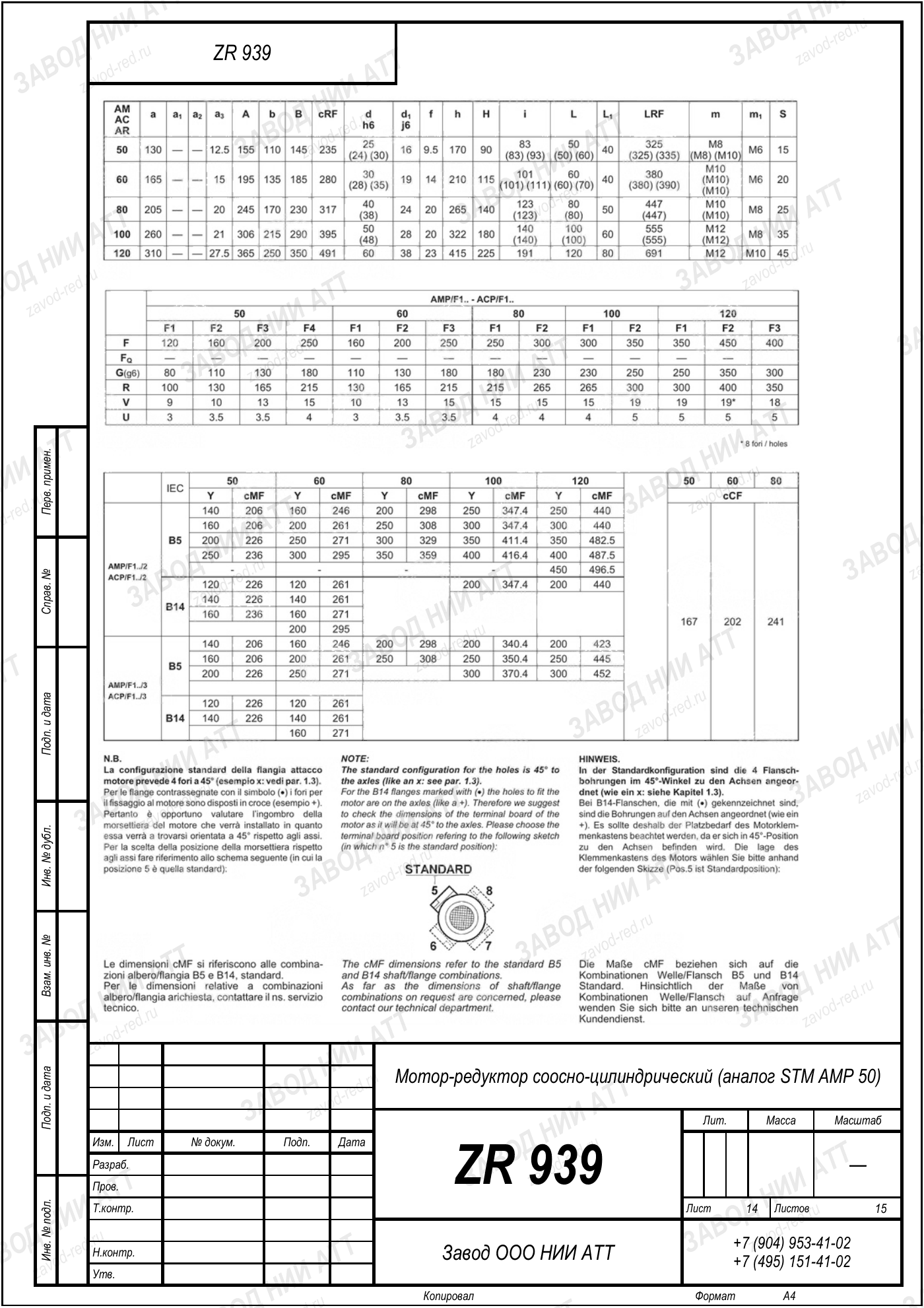

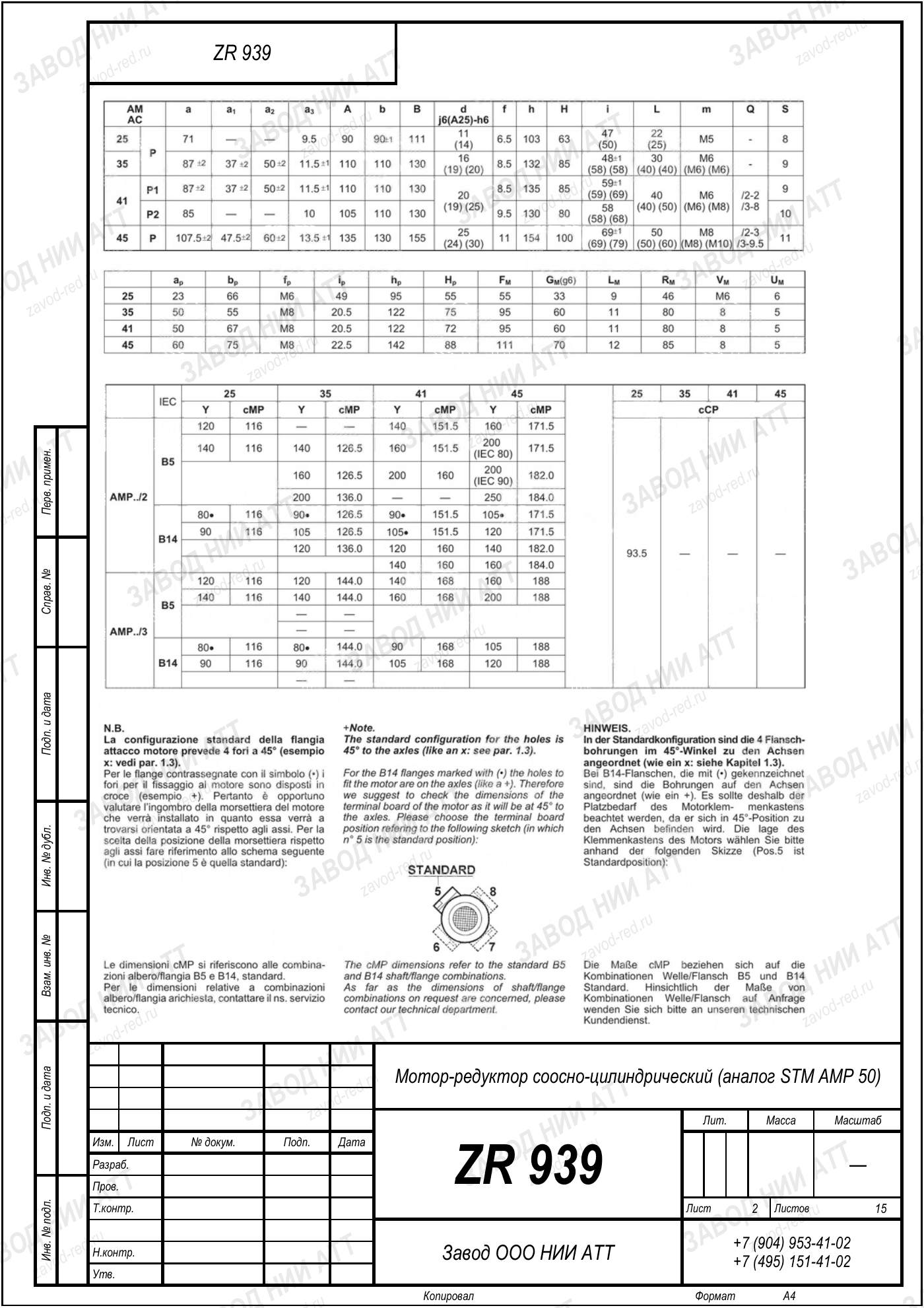

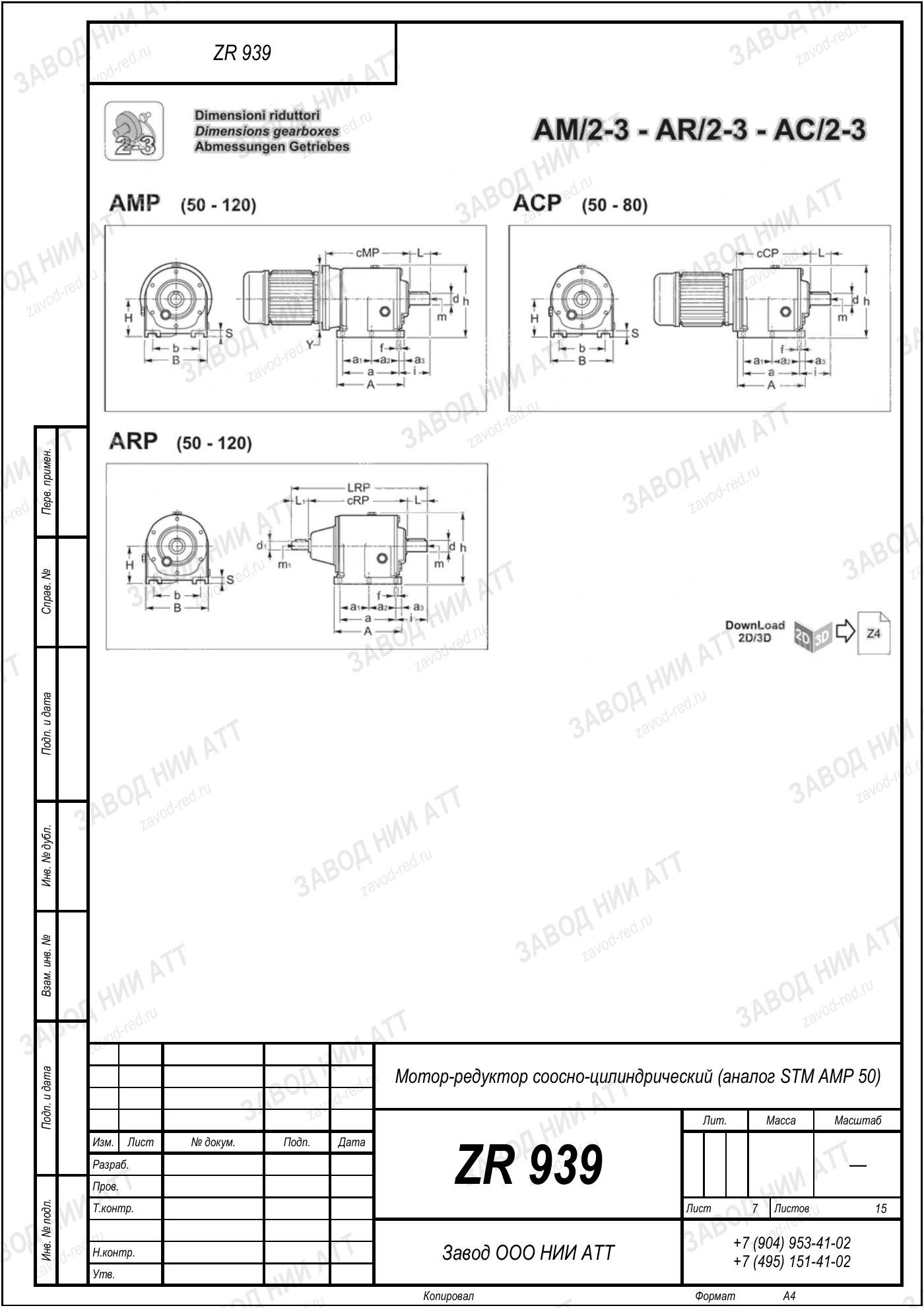

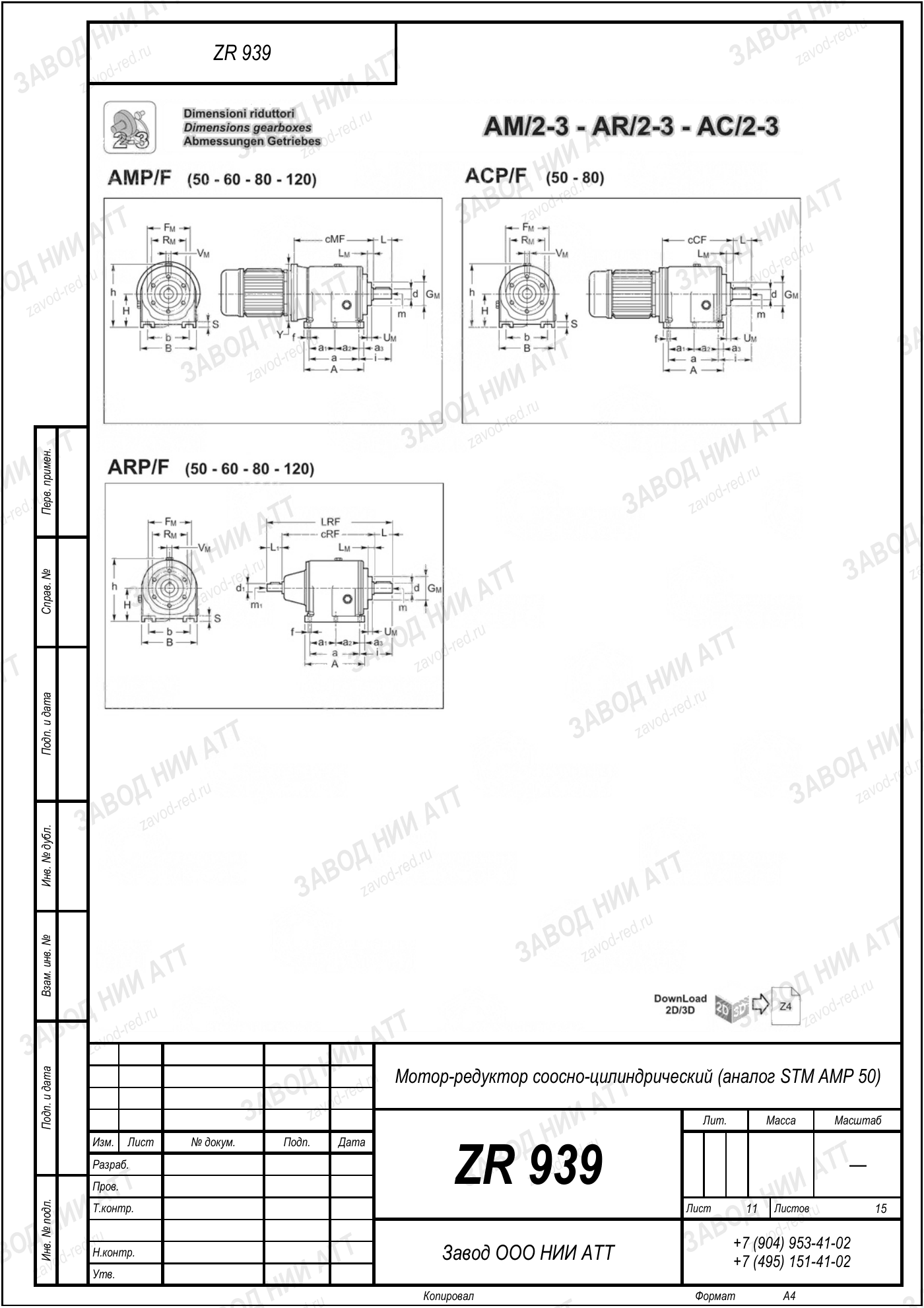

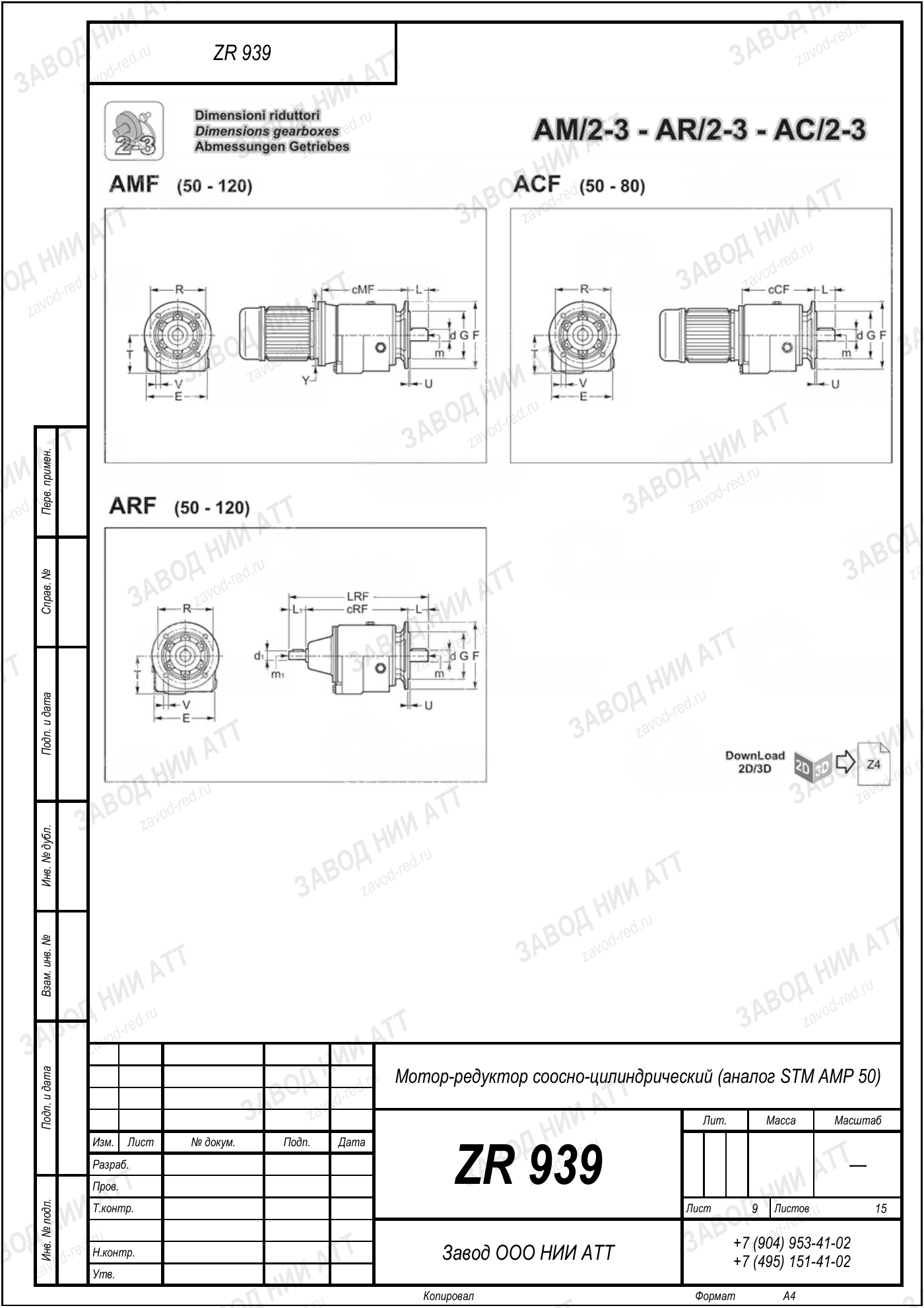

Габаритный и присоединительный чертёж модели STM AMP 50 — нажмите на лист, чтобы увеличить. Листов: 15. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия STM AMP 50 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | AMP | указывает, какой передачей понижаются обороты — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 50 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Тот же типоразмер | WMI 50, RMI 50, UMI 50 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 134 — отсюда 11 об/мин на выходе, и мощность двигателя 0,12 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
По нашему ряду это ZR 939 · ПР 1114; проверяем по четырём числам, а не по созвучию обозначений.
В этом же типоразмере 50 у производителя есть обозначения WMI 50, RMI 50, UMI 50 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: WMI50, RMI50, UMI50. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 939 · ПР 1114 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Заказ по одному названию STM AMP 50 обычно и приводит к пересорту. Нужны четыре числа с шильда.
По размерам ZR 939 · ПР 1114 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
Не переносите сюда сроки соседа по ряду — тихоходное исполнение изнашивается иначе. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
На выходном валу 11 об/мин при стандартных 1450 об/мин на входе. Передаточное 134 — это отношение входной скорости к выходной.
Номинальный момент на выходе 110 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,12 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Переходная плита не понадобится: ZR 939 · ПР 1114 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Сравните 11 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду STM AMP 50.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
Определить нужное исполнение STM AMP 50 по виду нельзя — только по числам с шильда. Эта позиция — тихоходное исполнение: 11 об/мин на выходе и момент 110 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 939 · ПР 1114.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Тот же STM AMP 50, другое передаточное — корпус и присоединительные размеры совпадают:
