SITI RFV 502 i=5,76 с двигателем 11 кВт — быстроходное исполнение, 250 об/мин на выходе при моменте 420 Н·м. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Такие обороты нужны в приводах вентиляторов, сепараторов и приводов с большой инерцией, момент высокий — под задачи тяжёлых транспортёров и элеваторов. Помните: сверьте сечение ответного вала — на таком моменте ломается именно он.
Что даёт эта позиция на машине. При 250 об/мин и моменте 420 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 5,24 м/с при тяговом усилии 2100 Н; через шкив ⌀160 мм на выходной вал придёт около 5250 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 11 кВт нужен и фланец IEC 160 по посадке, и линия, держащая 22 А при 380 В. Не сойдётся одно из двух — привод не пустят. Время 0,2 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Ряд SITI RFV 502 не заканчивается одной позицией: 42 передаточных, от 4,28 до 281,71. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=6,64 (218 об/мин), вверх — i=5,16 (281 об/мин). По двигателю ряд идёт от 0,18 до 11 кВт, здесь 11 кВт — 14-я мощность из 14. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Кроме оригинала SITI RFV 502 предлагаем ZR 676 — тот же габарит и крепление, срок поставки короче.

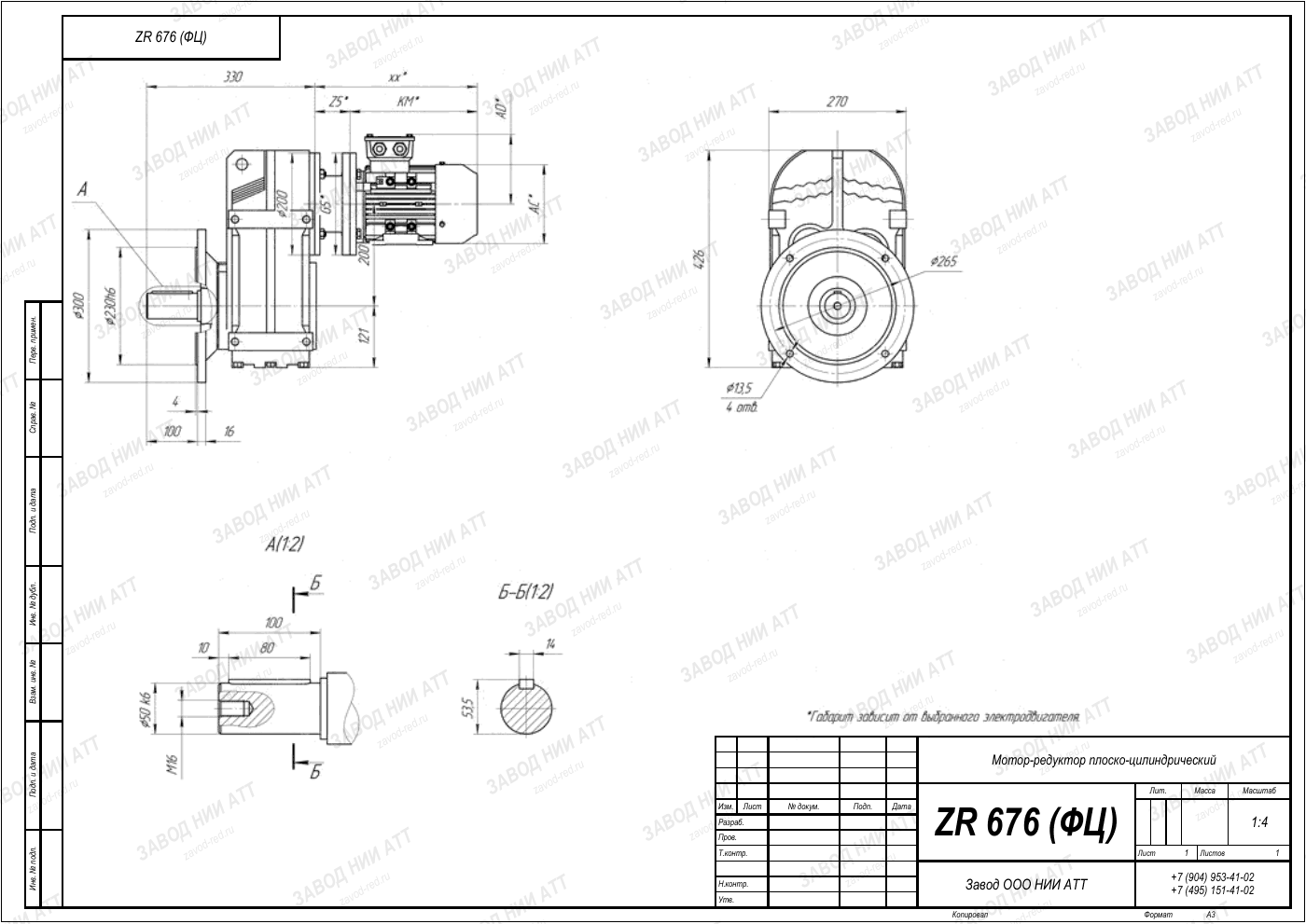

Чертёж оригинала SITI RFV 502 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 676: присоединительные размеры те же, замена без переделки узла. Листов: 4, нажмите на лист, чтобы увеличить.
Обозначение SITI RFV 502 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | RFV | конструктивный признак всей линейки: редуктор плоско-цилиндрический |
|---|---|---|
| Типоразмер | 502 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=5,76 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 11 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 0,2–11 кВт |
| Момент на выходе | 420 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | MNHL 35, BH 63, PD 63, MU 63, MI 60 | другие обозначения этого производителя |
| Обозначения модели | RFV 502, RFV 503 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 5,76 — отсюда 250 об/мин на выходе, и мощность двигателя 11 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
По нашему ряду это ZR 676; проверяем по четырём числам, а не по созвучию обозначений.
Производитель обозначает эту машину как RFV 502, RFV 503 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: RFV502, RFV503. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает MNHL 35, BH 63, PD 63, MU 63, MI 60 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MNHL35, BH63, PD63, MU63, MI60. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 676 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Аналог ZR 676 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
Не переносите сюда сроки соседа по ряду — быстроходное исполнение изнашивается иначе. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Нужен другой момент на выходе — исполнения SITI RFV 502 с соседним передаточным, корпус общий:
На выходном валу 250 об/мин при стандартных 1450 об/мин на входе. Передаточное 5,76 — это отношение входной скорости к выходной.
Номинальный момент на выходе 420 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 11 кВт. Пришлите данные мотора — посчитаем, что получится.
Если привод встал, ставьте ZR 676: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 250 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Марка SITI RFV 502 говорит о габарите, а не о скорости и моменте. Эта позиция — быстроходное исполнение: 250 об/мин на выходе и момент 420 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 676.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
