SITI RFV 402 в исполнении i=10,64 с двигателем 3 кВт — среднескоростное исполнение: на выходном валу 132 об/мин при моменте 220 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Позиция закрывает приводы барабанных машин, насосов и наматывателей; момент высокий, рассчитан на привод нагруженных конвейеров, норий и подъёмников. Учтите: проверьте прочность ответного вала машины: он часто слабее редукторного.
Что даёт эта позиция на машине. При 132 об/мин и моменте 220 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 1,38 м/с при тяговом усилии 2200 Н; через шкив ⌀250 мм на выходной вал придёт около 1760 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 3 кВт фланец IEC 100. Ток около 6,9 А — если пускатель на линии слабее, менять придётся и его. 0,5 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Ряд по SITI RFV 402 перекрывает 3,97…1429 — это 114 ступеней. Это исполнение 16-е по счёту: следующая ступень вниз по скорости — i=11,31 (128 об/мин), вверх — i=9,66 (150 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 3 кВт — 10-я мощность из 12. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Под заказ идёт оригинальный SITI RFV 402, со склада — ZR 656: сажается на то же место, раму переделывать не нужно.

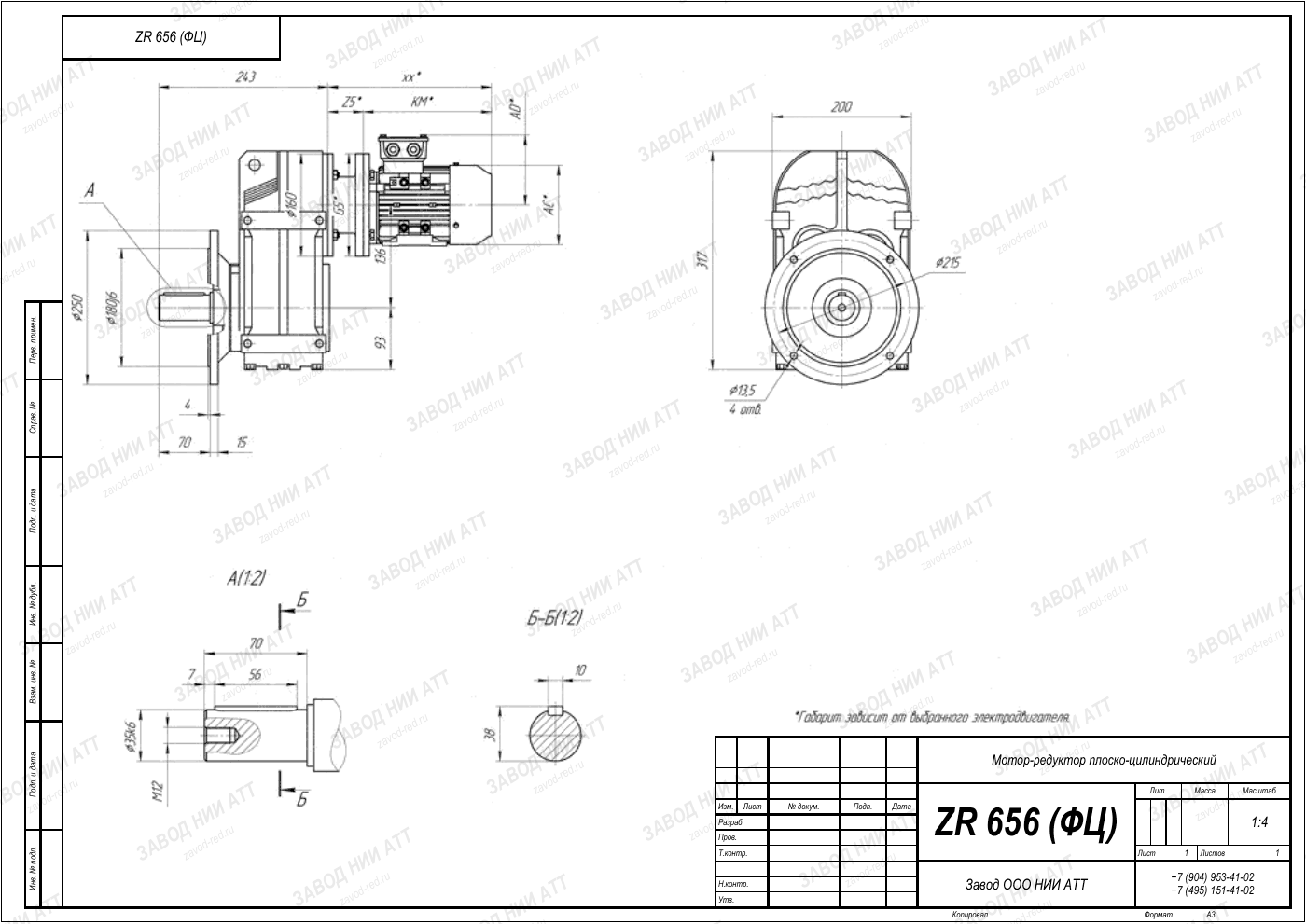

Чертёж оригинала SITI RFV 402 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 656: присоединительные размеры те же, замена без переделки узла. Листов: 4, нажмите на лист, чтобы увеличить.
Код SITI RFV 402 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | RFV | индекс серии читается как тип редуктора: плоско-цилиндрический |
|---|---|---|
| Типоразмер | 402 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=10,64 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 3 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями см. модель |
| Момент на выходе | 220 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | MNHL 35, BH 63, PD 63, MU 63, MI 60 | другие обозначения этого производителя |
| Обозначения модели | RFV 402, RFV 403 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 10,64 — отсюда 132 об/мин на выходе, и мощность двигателя 3 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Этой позиции отвечает ZR 656 — соответствие считаем по нагрузке, а не по таблице кодов.
Производитель обозначает эту машину как RFV 402, RFV 403 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: RFV402, RFV403. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает MNHL 35, BH 63, PD 63, MU 63, MI 60 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MNHL35, BH63, PD63, MU63, MI60. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 656 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
У SITI RFV 402 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
На замену ставим ZR 656: считаем по моменту и передаточному, а не по каталожному коду.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Регламент задаёт скорость: исполнение здесь среднескоростное, график ТО берут по его строке, а не общий на модель. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
Один типоразмер SITI RFV 402, разные обороты и момент на выходном валу:
На выходном валу 132 об/мин при стандартных 1450 об/мин на входе. Передаточное 10,64 — это отношение входной скорости к выходной.
Номинальный момент на выходе 220 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 3 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
ZR 656 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 132 об/мин, вторая — какой момент привод удержит без перегрева.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Каталог SITI RFV 402 — это ряд из десятков позиций с общим корпусом. Эта позиция — среднескоростное исполнение: 132 об/мин на выходе и момент 220 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 656.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
