SITI PD 160 в исполнении i=43,03 с двигателем 11 кВт — среднетихоходное исполнение: на выходном валу 33 об/мин при моменте 3140 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Позиция закрывает приводы ленточных транспортёров, ковшовых элеваторов и питателей; момент предельный, рассчитан на привод тяжёлых валков, мельниц и ударно нагруженных машин. Учтите: без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Чем отличается серия. Самая компактная и низкомоментная серия из редукторов на ингранажи SITI; в отличие от BH/NHL — единый монолитный чугунный корпус без модульных вариантов входа, рассчитан на самые тяжёлые условия при малых габаритах
Что даёт эта позиция на машине. При 33 об/мин и моменте 3140 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,35 м/с при тяговом усилии 31400 Н; через шкив ⌀200 мм на выходной вал придёт около 31400 Н радиальной нагрузки. Фланец под этот двигатель — IEC 160, ток в линии около 22 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 11 кВт. Скорость ленты проще считать от оборота: 1,8 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Под нужные обороты у SITI PD 160 есть из чего выбрать: 64 передаточных, от 6,22 до 14767. Это исполнение 16-е по счёту: следующая ступень вниз по скорости — i=50,73 (29 об/мин), вверх — i=37,61 (39 об/мин). По двигателю ряд идёт от 0,12 до 45 кВт, здесь 11 кВт — 14-я мощность из 20. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Кроме оригинала SITI PD 160 предлагаем ZR 6106 — тот же габарит и крепление, срок поставки короче.

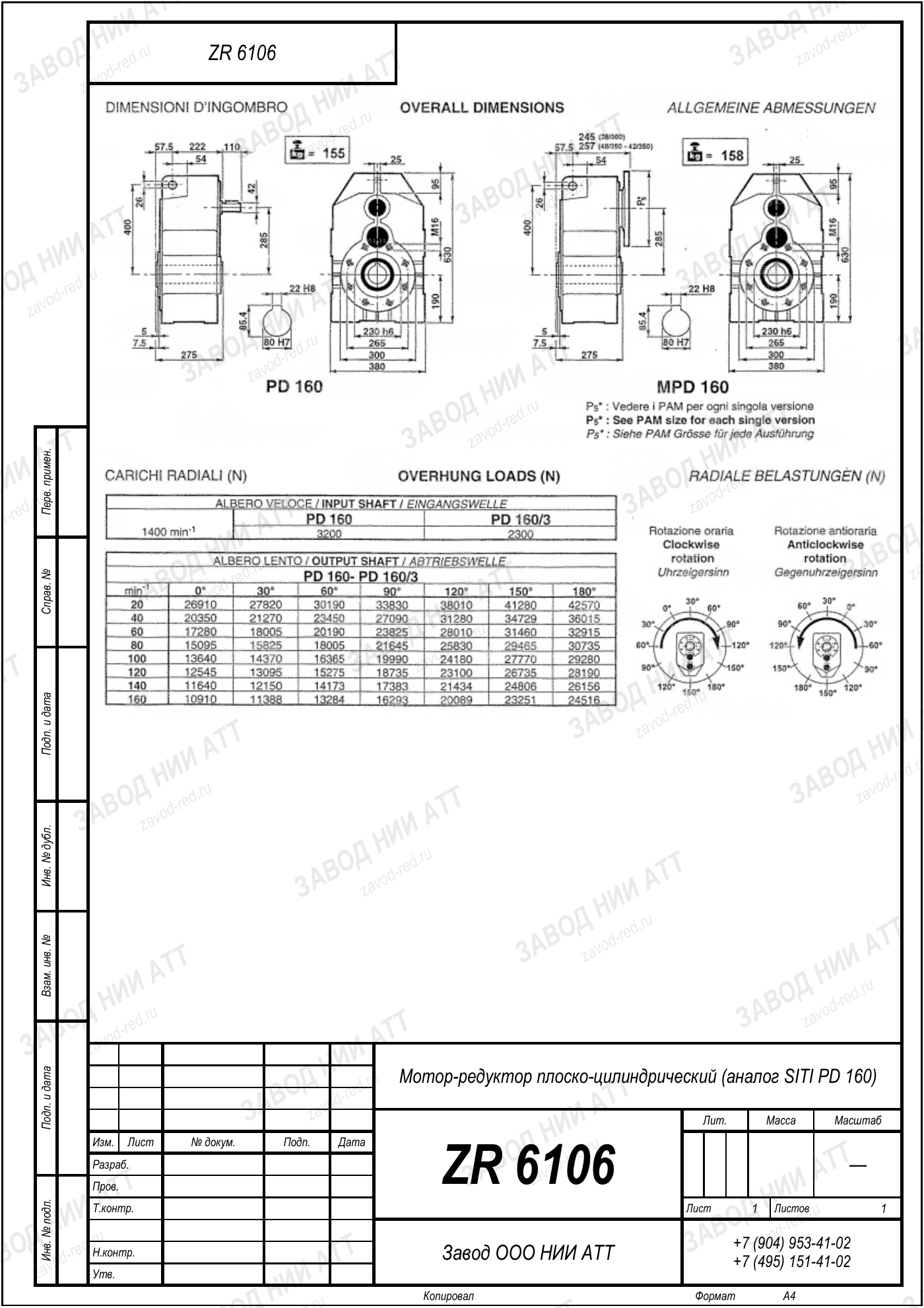

Габаритный и присоединительный чертёж модели SITI PD 160 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
SITI PD 160 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | PD | индекс серии читается как тип редуктора: плоско-цилиндрический |
|---|---|---|
| Типоразмер | 160 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=43,03 | подобрано под нужные выходные обороты; в пределах модели доступно см. модель |
| Мощность двигателя | 11 кВт | у привода этой сборки; модель в целом комплектуется двигателями см. модель |
| Момент на выходе | 3140 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | BH 160 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 43,03 — отсюда 33 об/мин на выходе, и мощность двигателя 11 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Наш аналог: ZR 6106. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 160 у производителя есть обозначения BH 160 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: BH160. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 6106 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений SITI PD 160 они другие.
По размерам ZR 6106 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
В паспорте смотрите строку именно этой позиции: исполнение среднетихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Соседние по передаточному исполнения SITI PD 160 — установочные размеры те же, выходная скорость другая:
На выходном валу 33 об/мин при стандартных 1450 об/мин на входе. Передаточное 43,03 — это отношение входной скорости к выходной.
Номинальный момент на выходе 3140 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 11 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
Присоединительные размеры ZR 6106 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 33 об/мин — от них и пляшите при подборе SITI PD 160.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
По названию SITI PD 160 исполнение не определить — нужны числа. Эта позиция — среднетихоходное исполнение: 33 об/мин на выходе и момент 3140 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
ZR 6106 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
