Перед вами тихоходное исполнение ряда SITI PD 125: i=97,89 с двигателем 3 кВт, выход 14 об/мин при моменте 2000 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Применение — шнеков, мешалок густых сред, скребковых конвейеров. Момент очень высокий, чего достаточно для дробилок, мельниц и крупных барабанных машин; при подборе основание должно быть жёстким — реактивный момент разворачивает корпус.
Особенность серии. Самая компактная и низкомоментная серия из редукторов на ингранажи SITI; в отличие от BH/NHL — единый монолитный чугунный корпус без модульных вариантов входа, рассчитан на самые тяжёлые условия при малых габаритах
Что даёт эта позиция на машине. При 14 об/мин и моменте 2000 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,29 м/с при тяговом усилии 10000 Н; через шкив ⌀200 мм на выходной вал придёт около 20000 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 6,9 А, а не по табличным 3 кВт; на посадку это не влияет, фланец остаётся IEC 100. Оборот за 4,3 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. 61 передаточных на SITI PD 125: с 4,12 ряд начинается, на 4954 заканчивается. Это исполнение 28-е по счёту: следующая ступень вниз по скорости — i=109,49 (13 об/мин), вверх — i=88,01 (16 об/мин). По двигателю ряд идёт от 0,12 до 22 кВт, здесь 3 кВт — 10-я мощность из 18. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
SITI PD 125 доступен как импортная поставка; замена из нашей номенклатуры — ZR 686, посадка один в один.

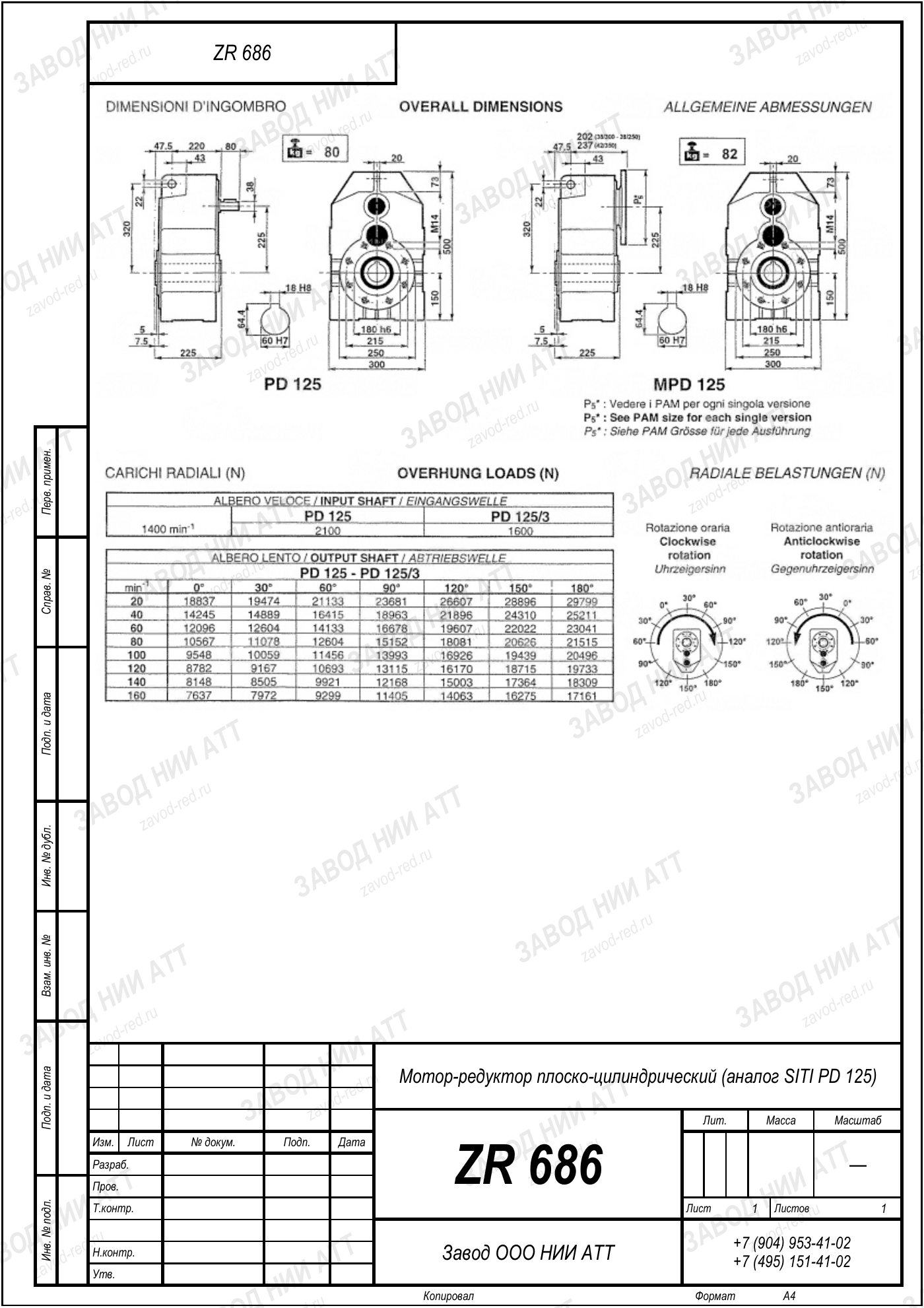

Габаритный и присоединительный чертёж модели SITI PD 125 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия SITI PD 125 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | PD | кинематическая схема редуктора — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 125 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=97,89 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 3 кВт | для этой позиции; вся линейка модели укладывается в см. модель |
| Момент на выходе | 2000 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | BH 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 97,89 — отсюда 14 об/мин на выходе, и мощность двигателя 3 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
В нашей номенклатуре этой позиции соответствует ZR 686: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 125 у производителя есть обозначения BH 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: BH125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 686 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Наш ZR 686 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
Обороты на выходе другие — и обслуживание другое: тихоходное исполнение по общей таблице ряда не обслуживают. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
В обозначении SITI PD 125 меняется передаточное число — габарит и крепление прежние:
На выходном валу 14 об/мин при стандартных 1450 об/мин на входе. Передаточное 97,89 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2000 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 3 кВт. Дайте мощность и обороты мотора, посчитаем.
Наложите чертёж ZR 686 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 14 об/мин, соседние по ряду — свои значения.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
У SITI PD 125 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — тихоходное исполнение: 14 об/мин на выходе и момент 2000 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 686.
| Импортное исполнение | Замена ZR |
|---|---|
| SITI PD 125 · 3 кВт, i=97,89 (эта позиция) | ZR 686 |
| SITI PD 125 · прочие исполнения (0,1–1,5 кВт, i=249–4954) | ZR 686 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
