Это среднескоростное исполнение SITI MU 30: передаточное i=10 с двигателем 0,09 кВт даёт 140 об/мин на выходе при моменте 5 Н·м. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Такая скорость нужна в приводах барабанных машин, насосов и наматывателей, момент небольшой — это привод лёгких заслонок, малых шнеков, дозаторов. Учтите: при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Что даёт эта серия. Меньший типоразмерный ряд и меньшая макс. мощность/момент, чем у I-MI; главное отличие — квадратный корпус с креплением на любую грань против круглого у I-MI
Что даёт эта позиция на машине. При 140 об/мин и моменте 5 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 2,93 м/с при тяговом усилии 25 Н; через шкив ⌀200 мм на выходной вал придёт около 50 Н радиальной нагрузки. 0,4 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. Не подошло это передаточное — в ряду SITI MU 30 их 10, от 7,5 до 80. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=15 (97 об/мин), вверх — i=7,5 (193 об/мин). По двигателю ряд идёт от 0,06 до 0,25 кВт, здесь 0,09 кВт — 2-я мощность из 5. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Оригинал SITI MU 30 везём под заказ. Наш ZR 603 повторяет посадочные размеры — основание и обвязка остаются прежними.

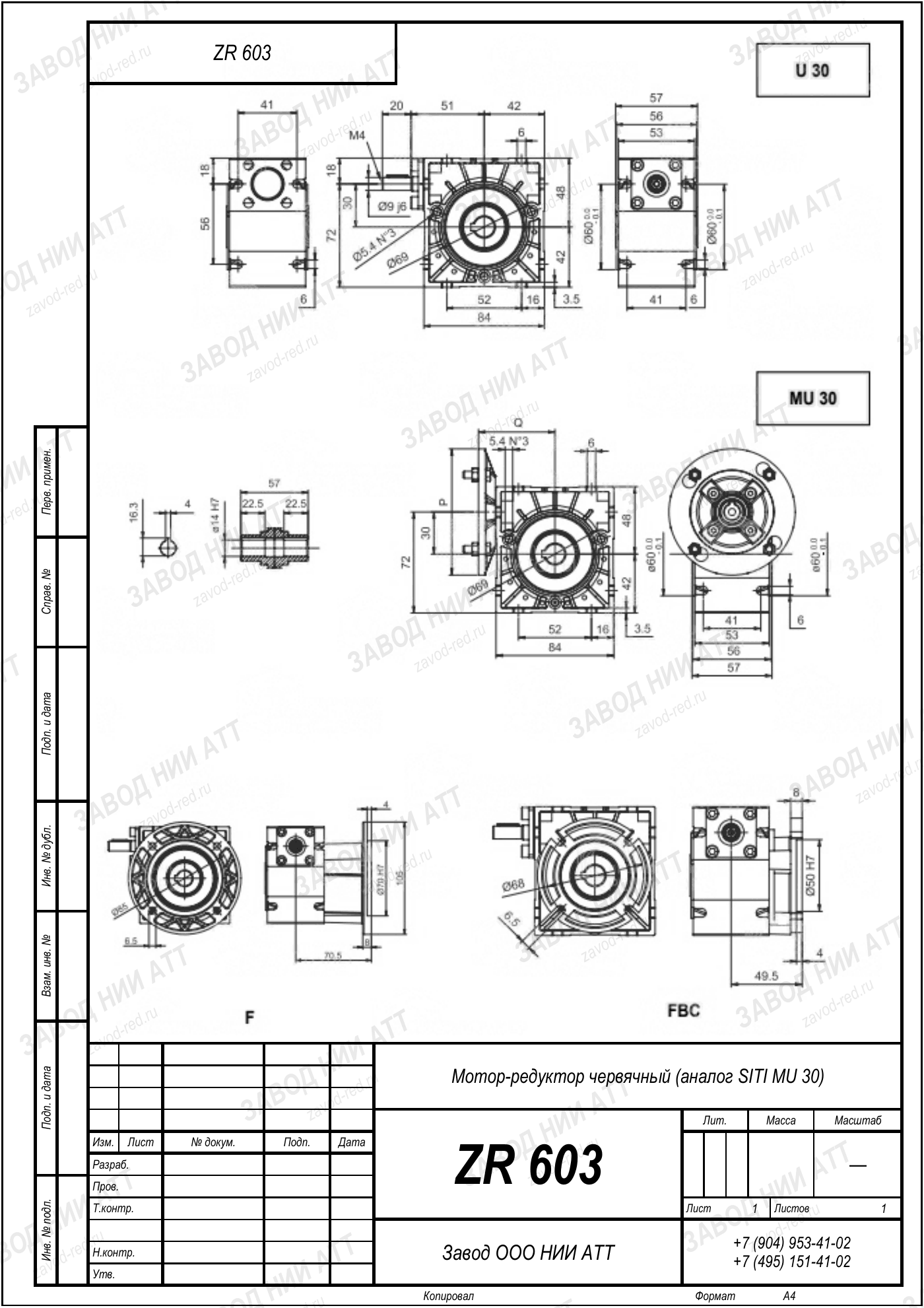

Габаритный и присоединительный чертёж модели SITI MU 30 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении SITI MU 30 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | MU | одна серия — одна схема передачи, здесь червячный |
|---|---|---|
| Типоразмер | 30 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=10 | подобрано под нужные выходные обороты; в пределах модели доступно см. модель |
| Мощность двигателя | 0,09 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — см. модель |
| Момент на выходе | 5 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MI 30, MNHL 30 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 10 — отсюда 140 об/мин на выходе, и мощность двигателя 0,09 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
Наш аналог: ZR 603. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 30 у производителя есть обозначения MI 30, MNHL 30 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MI30, MNHL30. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 603 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Заказ по одному названию SITI MU 30 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Геометрия у ZR 603 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
Не переносите сюда сроки соседа по ряду — среднескоростное исполнение изнашивается иначе. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
В обозначении SITI MU 30 меняется передаточное число — габарит и крепление прежние:
На выходном валу 140 об/мин при стандартных 1450 об/мин на входе. Передаточное 10 — это отношение входной скорости к выходной.
Номинальный момент на выходе 5 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 0,09 кВт. Пришлите параметры, подберём исполнение.
Если привод встал, ставьте ZR 603: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 140 об/мин — от них и пляшите при подборе SITI MU 30.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
По названию SITI MU 30 исполнение не определить — нужны числа. Эта позиция — среднескоростное исполнение: 140 об/мин на выходе и момент 5 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 603.
| Импортное исполнение | Замена ZR |
|---|---|
| SITI MU 30 · 0,09 кВт, i=10 (эта позиция) | ZR 603 |
| SITI MU 30 · прочие исполнения (0,06–0,25 кВт, i=7,5–80) | ZR 603 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
