Это среднескоростное исполнение SITI MI 90: передаточное i=50 с двигателем 2,2 кВт даёт 56 об/мин на выходе при моменте 289 Н·м. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Такие обороты ставят в приводы центробежных насосов, намоточных устройств и вальцов. Момент высокий для этого ряда — его хватает на привод тяжёлых элеваторов и цепных транспортёров; слабым звеном обычно оказывается вал самой машины, а не редуктора.
Особенность серии. Форма корпуса круглая (в отличие от квадратной U-MU); больший ряд типоразмеров и более высокая макс. мощность/момент, чем у U-MU
Что даёт эта позиция на машине. При 56 об/мин и моменте 289 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 1,17 м/с при тяговом усилии 1445 Н; через шкив ⌀160 мм на выходной вал придёт около 3612 Н радиальной нагрузки. 5,2 А при 380 В — это рабочий ток двигателя 2,2 кВт; пусковой в разы выше, поэтому автомат берите с характеристикой под пуск, а не впритык по номиналу. Фланец при этом IEC 100. Время 1,1 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Корпус один, передаточные разные: у SITI MI 90 их 11, от 7,5 до 100. Это исполнение 8-е по счёту: следующая ступень вниз по скорости — i=60 (24 об/мин), вверх — i=40 (36 об/мин). По двигателю ряд идёт от 0,37 до 4 кВт, здесь 2,2 кВт — 6-я мощность из 8. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
SITI MI 90 поставляем под заказ; наш аналог — ZR 609, встаёт на штатное место без переделки рамы.

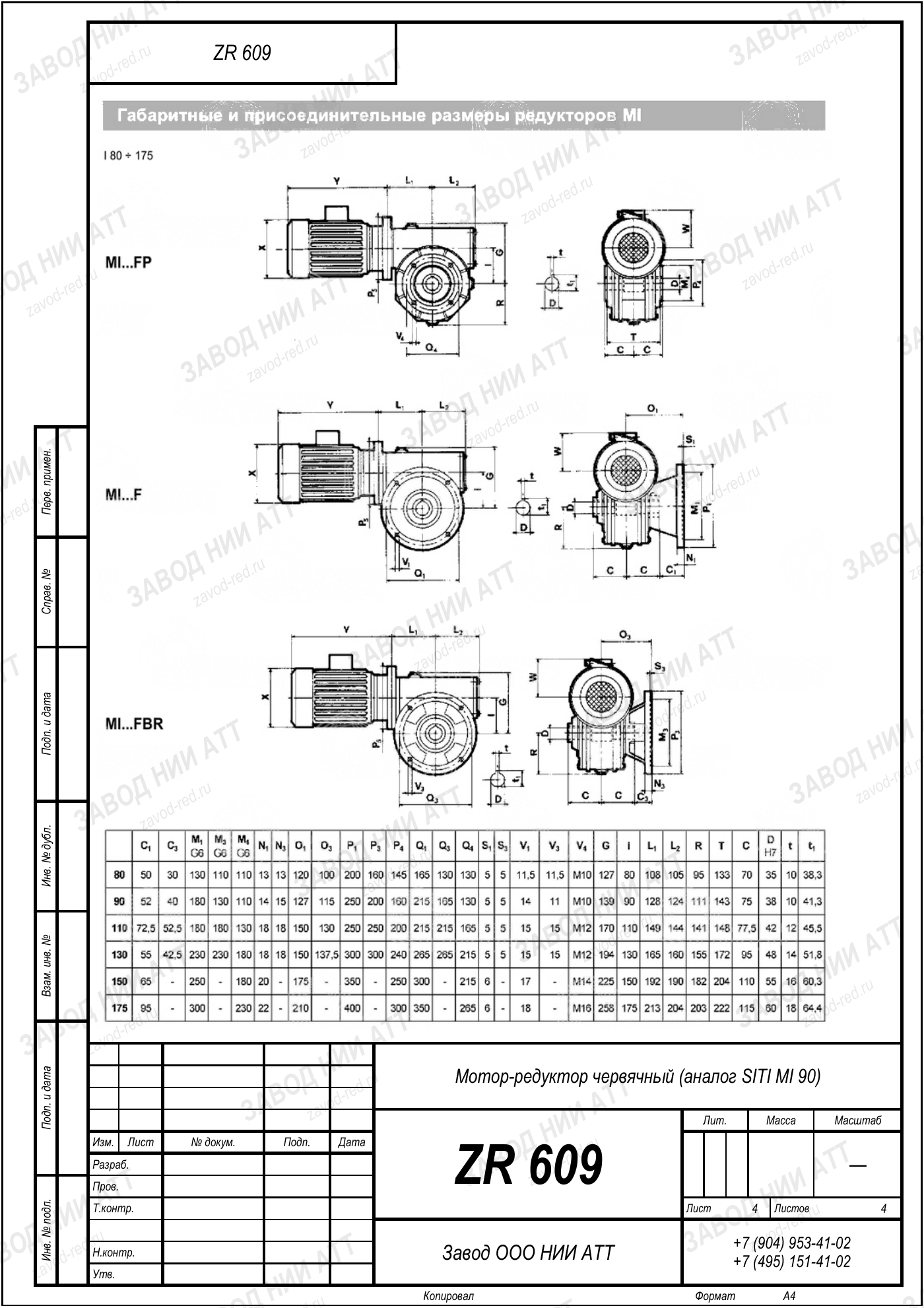

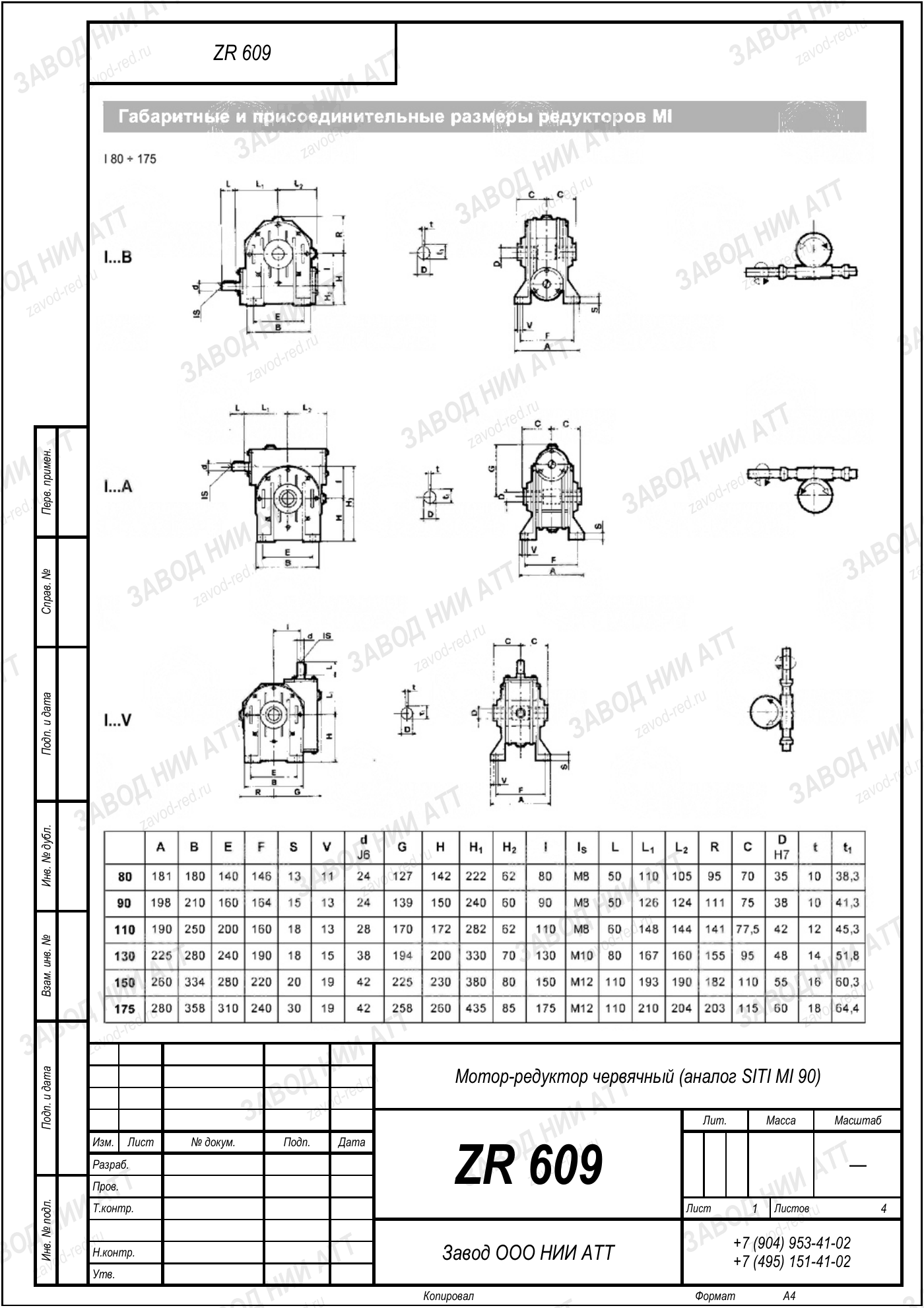

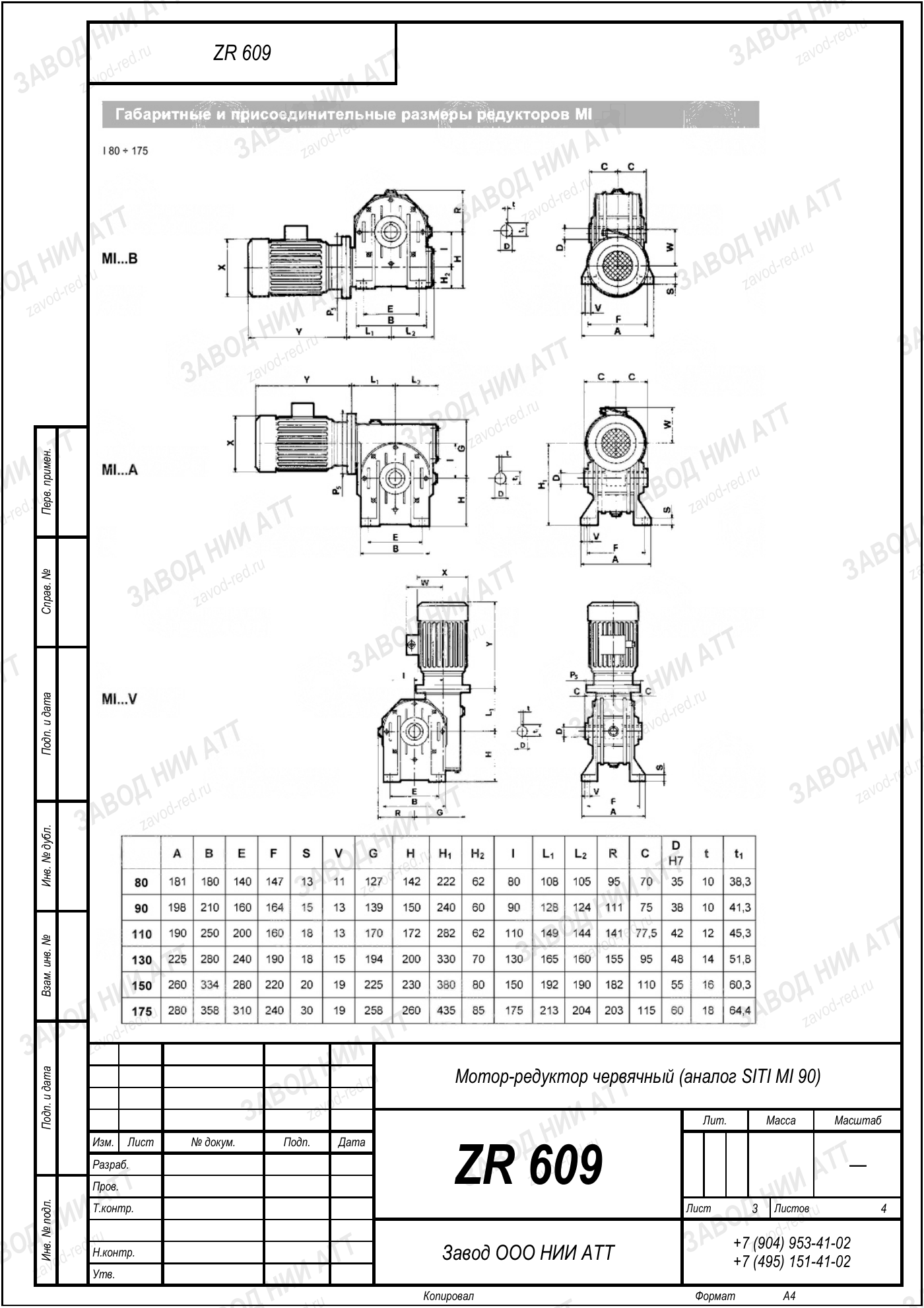

Габаритный и присоединительный чертёж модели SITI MI 90 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия SITI MI 90 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | MI | показывает, какая передача внутри корпуса — червячный |
|---|---|---|
| Типоразмер | 90 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=50 | подобрано под нужные выходные обороты; в пределах модели доступно см. модель |
| Мощность двигателя | 2,2 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,4–4 кВт |
| Момент на выходе | 289 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MNHL 90, MU 90 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 50 — отсюда 56 об/мин на выходе, и мощность двигателя 2,2 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Наш аналог: ZR 609. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 90 у производителя есть обозначения MNHL 90, MU 90 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MNHL90, MU90. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 609 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду SITI MI 90. Проверьте их по своей машине.
ZR 609 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
среднескоростное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Соседние по передаточному исполнения SITI MI 90 — установочные размеры те же, выходная скорость другая:
На выходном валу 56 об/мин при стандартных 1450 об/мин на входе. Передаточное 50 — это отношение входной скорости к выходной.
Номинальный момент на выходе 289 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 2,2 кВт — пришлите данные, посчитаем.
Переходная плита не понадобится: ZR 609 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 56 об/мин — от них и пляшите при подборе SITI MI 90.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Одно название SITI MI 90 носят десятки разных приводов. Эта позиция — среднескоростное исполнение: 56 об/мин на выходе и момент 289 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 609 со сверкой присоединительных размеров.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
