SITI MI 40 в исполнении i=50 с двигателем 0,09 кВт — среднетихоходное исполнение: на выходном валу 28 об/мин при моменте 19 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Применение — ленточных и цепных конвейеров, элеваторов, питателей. Момент небольшой, чего достаточно для дозаторов, малых шнеков и лёгкой запорной арматуры; при подборе сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Про серию. Форма корпуса круглая (в отличие от квадратной U-MU); больший ряд типоразмеров и более высокая макс. мощность/момент, чем у U-MU
Что даёт эта позиция на машине. При 28 об/мин и моменте 19 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,59 м/с при тяговом усилии 95 Н; через шкив ⌀160 мм на выходной вал придёт около 238 Н радиальной нагрузки. Оборот выходного вала укладывается в 2,1 с. На пусконаладке это удобно проверить секундомером: разошлось с расчётом — меряйте обороты на входе, своё передаточное редуктор держит.
Место в ряду. SITI MI 40 идёт в 11 передаточных — крайние точки ряда 7,5 и 100. Это исполнение 8-е по счёту: следующая ступень вниз по скорости — i=60 (24 об/мин), вверх — i=40 (36 об/мин). По двигателю ряд идёт от 0,09 до 0,55 кВт, здесь 0,09 кВт — 1-я мощность из 6. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
SITI MI 40 доступен как импортная поставка; замена из нашей номенклатуры — ZR 604, посадка один в один.

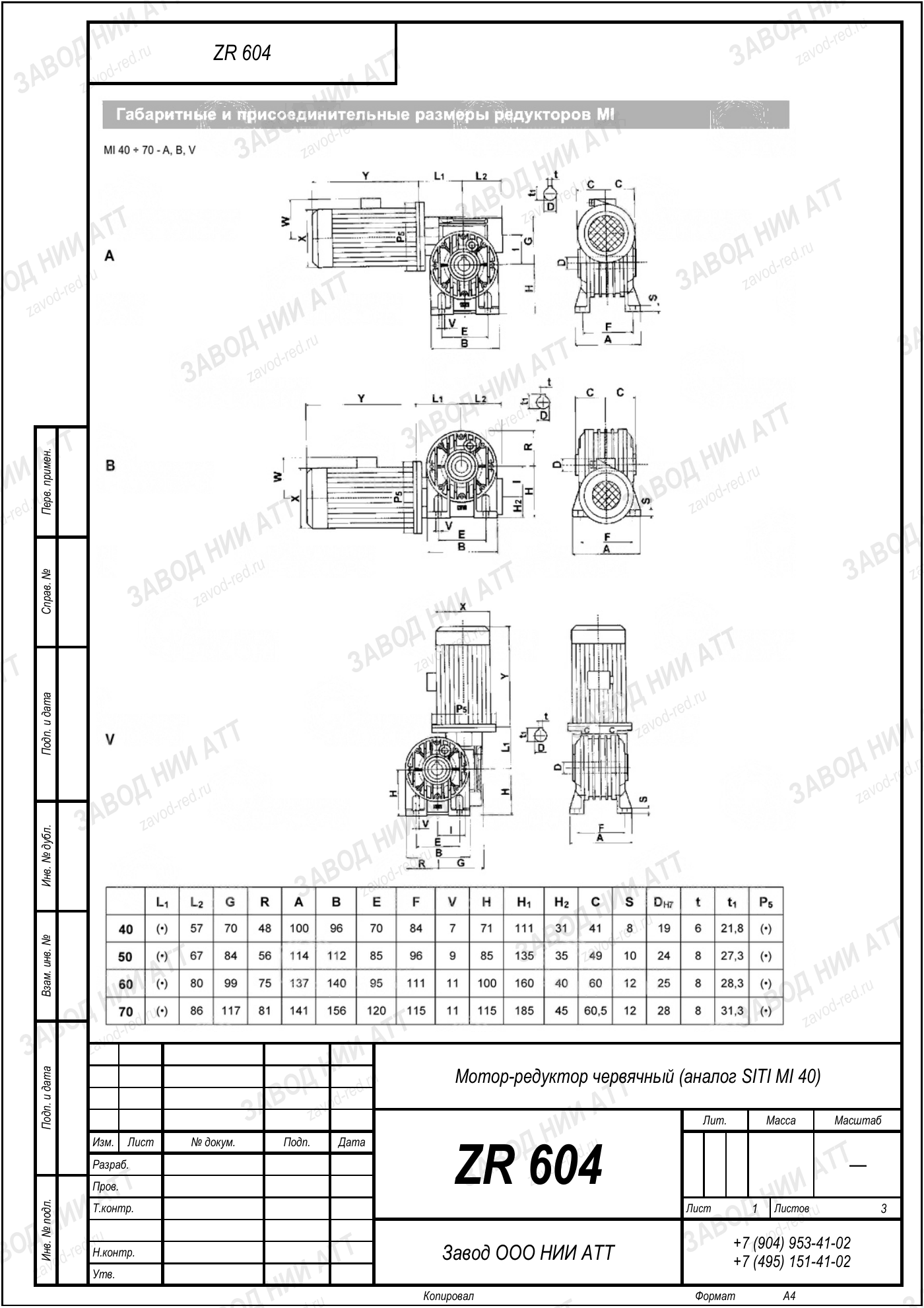

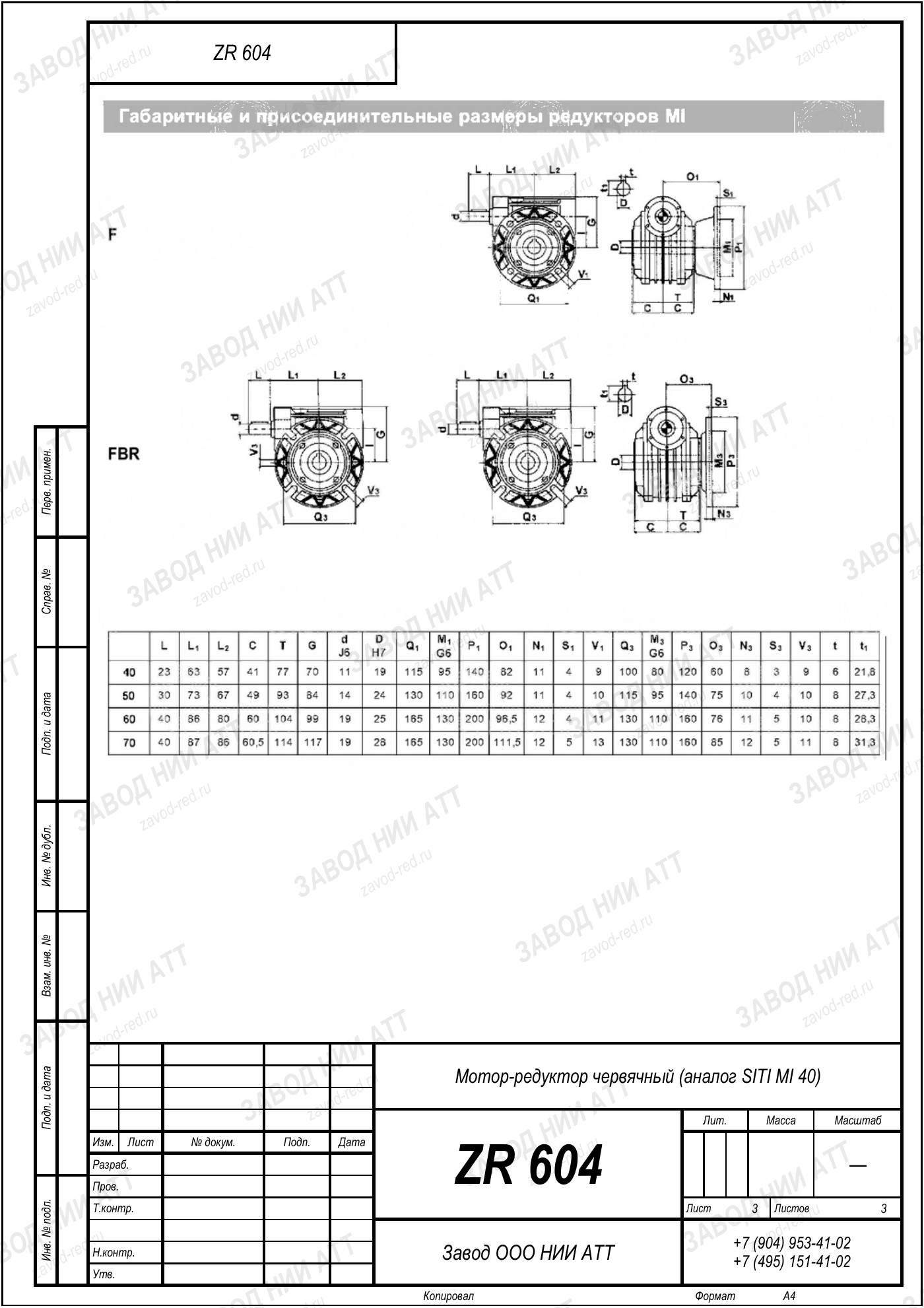

Габаритный и присоединительный чертёж модели SITI MI 40 — нажмите на лист, чтобы увеличить. Листов: 3. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
SITI MI 40 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | MI | указывает, какой передачей понижаются обороты — червячный |
|---|---|---|
| Типоразмер | 40 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=50 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 0,09 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями см. модель |
| Момент на выходе | 19 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MNHL 40, MU 40 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 50 — отсюда 28 об/мин на выходе, и мощность двигателя 0,09 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
Соответствие в нашей номенклатуре — ZR 604, подтверждаем расчётом под вашу нагрузку.
В этом же типоразмере 40 у производителя есть обозначения MNHL 40, MU 40 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MNHL40, MU40. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 604 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Заказ по одному названию SITI MI 40 обычно и приводит к пересорту. Нужны четыре числа с шильда.
По размерам ZR 604 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
В паспорте смотрите строку именно этой позиции: исполнение среднетихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
В обозначении SITI MI 40 меняется передаточное число — габарит и крепление прежние:
На выходном валу 28 об/мин при стандартных 1450 об/мин на входе. Передаточное 50 — это отношение входной скорости к выходной.
Номинальный момент на выходе 19 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,09 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Наложите чертёж ZR 604 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 28 об/мин — от них и пляшите при подборе SITI MI 40.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Одно название SITI MI 40 носят десятки разных приводов. Эта позиция — среднетихоходное исполнение: 28 об/мин на выходе и момент 19 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 604.
