Это среднескоростное исполнение SITI MI 30: передаточное i=15 с двигателем 0,18 кВт даёт 93 об/мин на выходе при моменте 14 Н·м. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Позиция для центробежных насосов, намоточных устройств и вальцов. Момент небольшой — как раз под задачи лёгких заслонок, малых шнеков, дозаторов; вал тонкий, и перегрузка ударом опаснее статической.
Особенность серии. Форма корпуса круглая (в отличие от квадратной U-MU); больший ряд типоразмеров и более высокая макс. мощность/момент, чем у U-MU
Что даёт эта позиция на машине. При 93 об/мин и моменте 14 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,98 м/с при тяговом усилии 140 Н; через шкив ⌀200 мм на выходной вал придёт около 140 Н радиальной нагрузки. По мощности 0,18 кВт сразу считаются две вещи: посадочный фланец IEC 63 и рабочий ток порядка 0,6 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Тихоходный вал проворачивается за 0,6 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Корпус один, передаточные разные: у SITI MI 30 их 10, от 7,5 до 80. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=20 (72 об/мин), вверх — i=10 (145 об/мин). По двигателю ряд идёт от 0,06 до 0,25 кВт, здесь 0,18 кВт — 4-я мощность из 5. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.

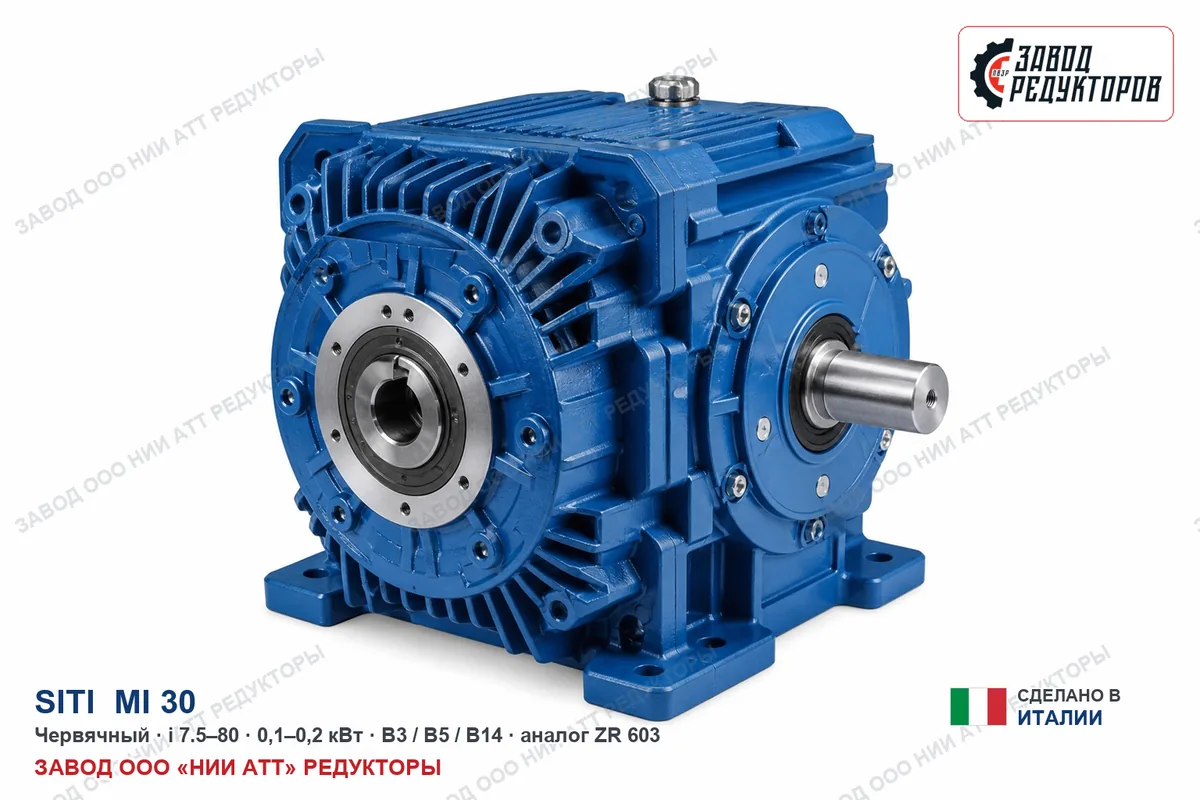

SITI MI 30 поставляем под заказ; наш аналог — ZR 603, встаёт на штатное место без переделки рамы.

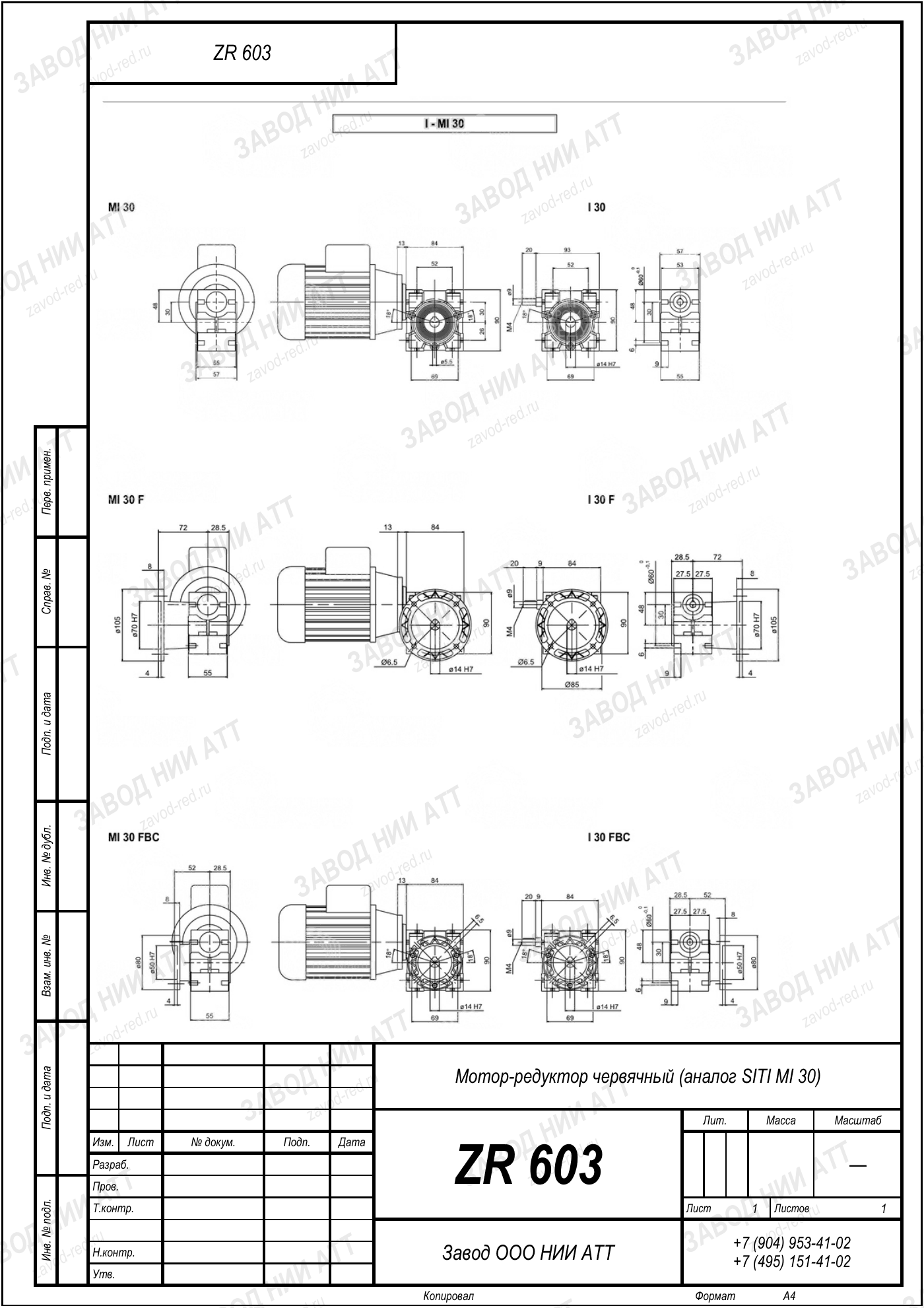

Габаритный и присоединительный чертёж модели SITI MI 30 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение SITI MI 30 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | MI | говорит о типе передачи, а не о размере — червячный |
|---|---|---|
| Типоразмер | 30 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=15 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 0,18 кВт | задаёт момент на выходе этой позиции; вилка по модели — 0,1–0,2 кВт |
| Момент на выходе | 14 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MU 30, MNHL 30 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 15 — отсюда 93 об/мин на выходе, и мощность двигателя 0,18 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
В нашей номенклатуре этой позиции соответствует ZR 603: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 30 у производителя есть обозначения MU 30, MNHL 30 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MU30, MNHL30. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 603 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Заказ по одному названию SITI MI 30 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Подбираем ZR 603 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
среднескоростное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Один типоразмер SITI MI 30, разные обороты и момент на выходном валу:
На выходном валу 93 об/мин при стандартных 1450 об/мин на входе. Передаточное 15 — это отношение входной скорости к выходной.
Номинальный момент на выходе 14 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 0,18 кВт — пришлите данные, посчитаем.
Сверлить и резать под ZR 603 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 93 об/мин — от них и пляшите при подборе SITI MI 30.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
Марка SITI MI 30 говорит о габарите, а не о скорости и моменте. Эта позиция — среднескоростное исполнение: 93 об/мин на выходе и момент 14 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 603.
