В этой позиции SITI BH 80 стоит ступень i=64,75 с двигателем 3 кВт: рабочая скорость 22 об/мин при моменте 1330 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Обороты подходят для ленточных транспортёров, ковшовых элеваторов и питателей. Момент здесь очень высокий — рабочий диапазон для дробильного оборудования и больших барабанов; основание должно быть жёстким — реактивный момент разворачивает корпус.
Особенность серии. Самая тяжёлая по моменту/мощности серия SITI среди редукторов на ингранажи; в отличие от NHL — выходной вал под 90° к входному (ортогональная, а не соосная схема)
Что даёт эта позиция на машине. При 22 об/мин и моменте 1330 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,46 м/с при тяговом усилии 6650 Н; через шкив ⌀160 мм на выходной вал придёт около 16625 Н радиальной нагрузки. 6,9 А при 380 В — это рабочий ток двигателя 3 кВт; пусковой в разы выше, поэтому автомат берите с характеристикой под пуск, а не впритык по номиналу. Фланец при этом IEC 100. Оборот выходного вала укладывается в 2,7 с. На пусконаладке это удобно проверить секундомером: разошлось с расчётом — меряйте обороты на входе, своё передаточное редуктор держит.
Место в ряду. Не подошло это передаточное — в ряду SITI BH 80 их 33, от 7,24 до 192,18. Это исполнение 21-е по счёту: следующая ступень вниз по скорости — i=73,99 (20 об/мин), вверх — i=58,34 (25 об/мин). По двигателю ряд идёт от 0,25 до 11 кВт, здесь 3 кВт — 8-я мощность из 12. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Эту позицию закрываем двумя путями: поставкой оригинала SITI BH 80 и нашим ZR 878 с теми же присоединительными размерами.

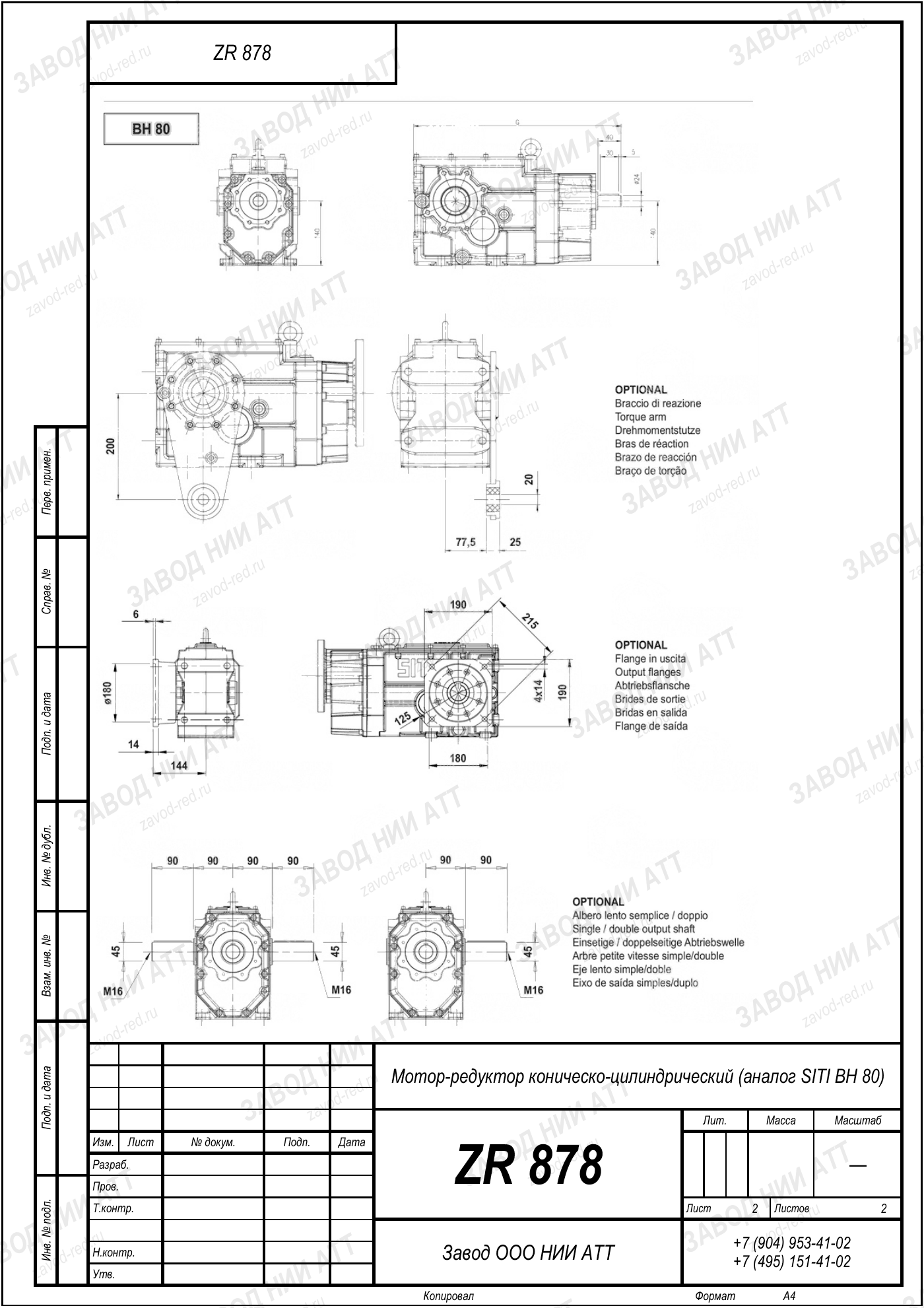

Габаритный и присоединительный чертёж модели SITI BH 80 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
SITI BH 80 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | BH | кинематическая схема редуктора — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 80 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=64,75 | здесь число одно; нужно другое — в модели есть весь ряд см. модель |
| Мощность двигателя | 3 кВт | для этой позиции; вся линейка модели укладывается в 0,2–11 кВт |
| Момент на выходе | 1330 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | PD 80, MI 80 | другие обозначения этого производителя |
| Обозначения модели | BH 80, 100 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 64,75 — отсюда 22 об/мин на выходе, и мощность двигателя 3 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
По нашему ряду это ZR 878; проверяем по четырём числам, а не по созвучию обозначений.
Производитель обозначает эту машину как BH 80, 100 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: BH80, 100. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 80 у производителя есть обозначения PD 80, MI 80 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: PD80, MI80. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 878 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Прежде чем оформлять SITI BH 80, сверьте четыре числа: по ним позиция и определяется.
Присоединительные размеры у ZR 878 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Обороты на выходе другие — и обслуживание другое: среднетихоходное исполнение по общей таблице ряда не обслуживают. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Тот же SITI BH 80, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 22 об/мин при стандартных 1450 об/мин на входе. Передаточное 64,75 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1330 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 3 кВт. Дайте мощность и обороты мотора, посчитаем.
ZR 878 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Сравните 22 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду SITI BH 80.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
По названию SITI BH 80 исполнение не определить — нужны числа. Эта позиция — среднетихоходное исполнение: 22 об/мин на выходе и момент 1330 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 878.
| Импортное исполнение | Замена ZR |
|---|---|
| SITI BH 80 · 3 кВт, i=64,75 (эта позиция) | ZR 878 |
| SITI BH 80 · прочие исполнения (0,2–11 кВт, i=7–192) | ZR 878 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
