SITI BH 200 i=91,65 с двигателем 11 кВт — тихоходное исполнение, 10 об/мин на выходе при моменте 10000 Н·м. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Скорость этой позиции востребована в приводах густых сред: шнеки, скребковые транспортёры, мешалки. Момент предельный: рабочая зона — привод прокатных валков и приводов с частыми ударами, но обязательна проверка соосности лазером — перекос убивает подшипники за месяцы.
Отличие от соседних серий. Самая тяжёлая по моменту/мощности серия SITI среди редукторов на ингранажи; в отличие от NHL — выходной вал под 90° к входному (ортогональная, а не соосная схема)
Что даёт эта позиция на машине. При 10 об/мин и моменте 10000 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,1 м/с при тяговом усилии 100000 Н; через шкив ⌀200 мм на выходной вал придёт около 100000 Н радиальной нагрузки. По мощности 11 кВт сразу считаются две вещи: посадочный фланец IEC 160 и рабочий ток порядка 22 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Тихоходный вал проворачивается за 6 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Ряд по SITI BH 200 перекрывает 12,65…150,41 — это 19 ступеней. Это исполнение 16-е по счёту: следующая ступень вниз по скорости — i=100,22 (14 об/мин), вверх — i=79,75 (18 об/мин). По двигателю ряд идёт от 5,5 до 200 кВт, здесь 11 кВт — 3-я мощность из 16. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Оригинал SITI BH 200 везём под заказ. Наш ZR 8158 повторяет посадочные размеры — основание и обвязка остаются прежними.

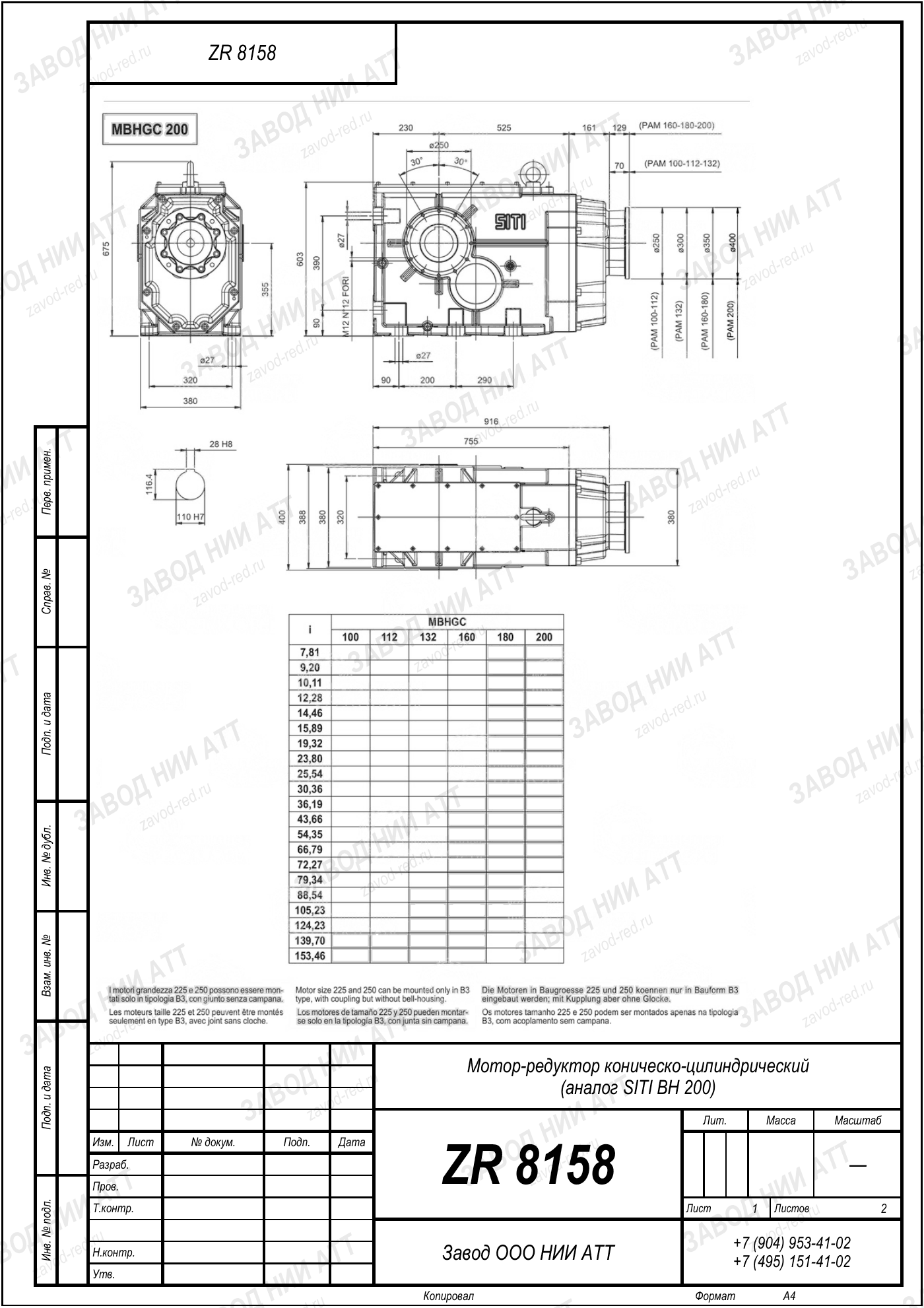

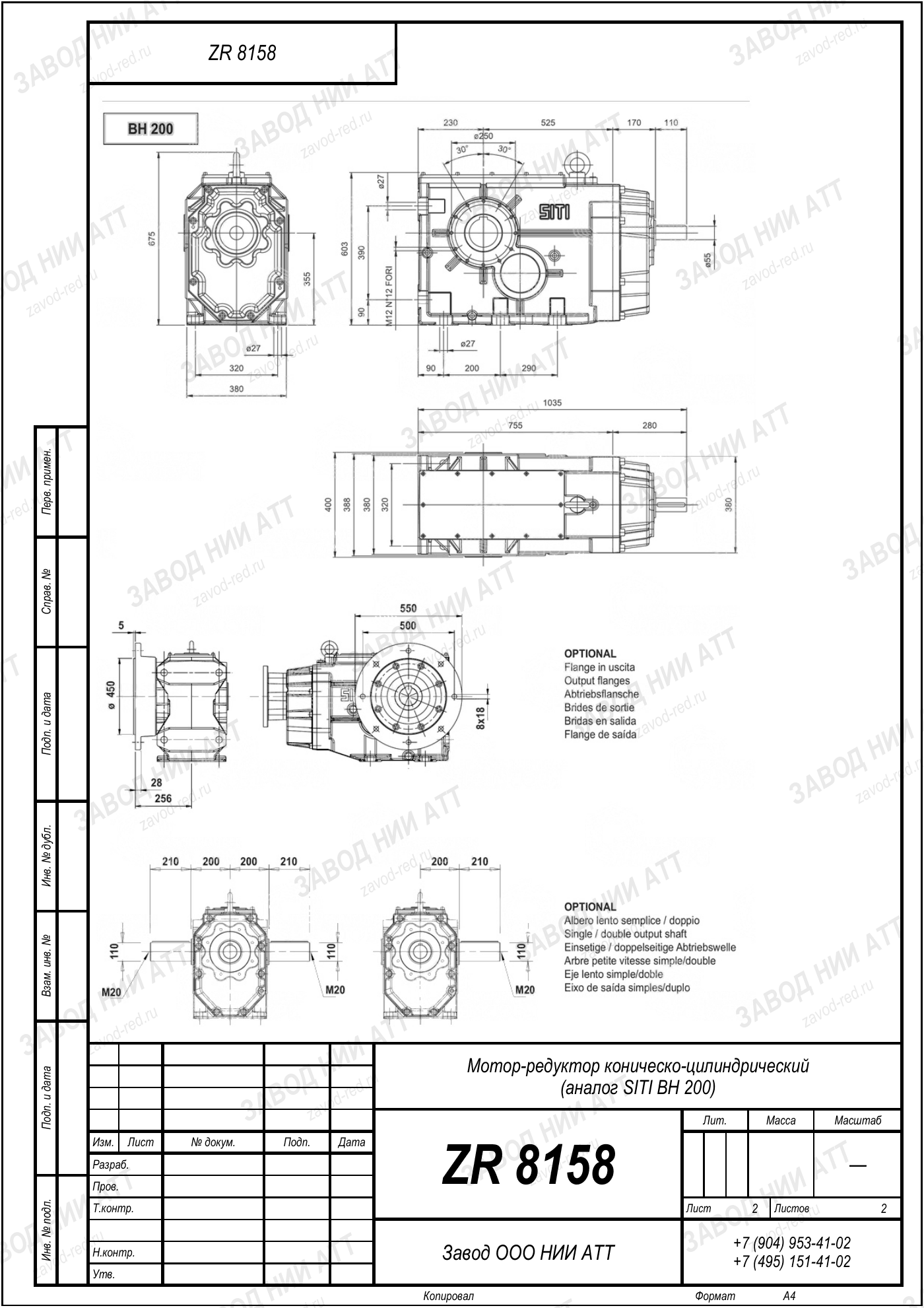

Габаритный и присоединительный чертёж модели SITI BH 200 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия SITI BH 200 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | BH | указывает, какой передачей понижаются обороты — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 200 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=91,65 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 11 кВт | фактическая для этой сборки; модель как семейство — 5,5–200 кВт |
| Момент на выходе | 10000 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | MNHL 35, RFV 402, PD 63, MU 63, MI 60 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 91,65 — отсюда 10 об/мин на выходе, и мощность двигателя 11 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
Замена по нашему каталогу — ZR 8158. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Рядом с этой серией производитель выпускает MNHL 35, RFV 402, PD 63, MU 63, MI 60 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MNHL35, RFV402, PD63, MU63, MI60. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 8158 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
В ряду SITI BH 200 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
На замену ставим ZR 8158: считаем по моменту и передаточному, а не по каталожному коду.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
Регламент задаёт скорость: исполнение здесь тихоходное, график ТО берут по его строке, а не общий на модель. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Те же присоединительные размеры SITI BH 200, соседний шаг по передаточному числу:
На выходном валу 10 об/мин при стандартных 1450 об/мин на входе. Передаточное 91,65 — это отношение входной скорости к выходной.
Номинальный момент на выходе 10000 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 11 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
ZR 8158 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Сравните 10 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду SITI BH 200.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Внешне позиции SITI BH 200 не различить: разница внутри, в передаче. Эта позиция — тихоходное исполнение: 10 об/мин на выходе и момент 10000 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 8158.
