SITI BH 125 i=294 с двигателем 1,5 кВт — сверхтихоходное исполнение, 4,8 об/мин на выходе при моменте 2700 Н·м. На таких оборотах привод работает как силовой узел, а не как передача скорости.
Такие обороты ставят в приводы поворотных платформ, затворов и шиберов. Момент очень высокий для этого ряда — его хватает на привод тяжёлого дробильного и смесительного оборудования; нужна жёсткая рама: на таком моменте корпус пытается провернуться.
Особенность серии. Самая тяжёлая по моменту/мощности серия SITI среди редукторов на ингранажи; в отличие от NHL — выходной вал под 90° к входному (ортогональная, а не соосная схема)
Что даёт эта позиция на машине. При 4,8 об/мин и моменте 2700 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,08 м/с при тяговом усилии 17143 Н; через шкив ⌀200 мм на выходной вал придёт около 27000 Н радиальной нагрузки. 1,5 кВт на 380 В — это примерно 3,7 А в рабочем режиме, посадка — фланец IEC 90. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Тихоходный вал проворачивается за 12,5 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Не подошло это передаточное — в ряду SITI BH 125 их 57, от 7,21 до 5240. Это исполнение 34-е по счёту: следующая ступень вниз по скорости — i=330 (4,4 об/мин), вверх — i=250 (5,8 об/мин). По двигателю ряд идёт от 0,12 до 22 кВт, здесь 1,5 кВт — 8-я мощность из 17. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Эту позицию закрываем двумя путями: поставкой оригинала SITI BH 125 и нашим ZR 888/959 с теми же присоединительными размерами.

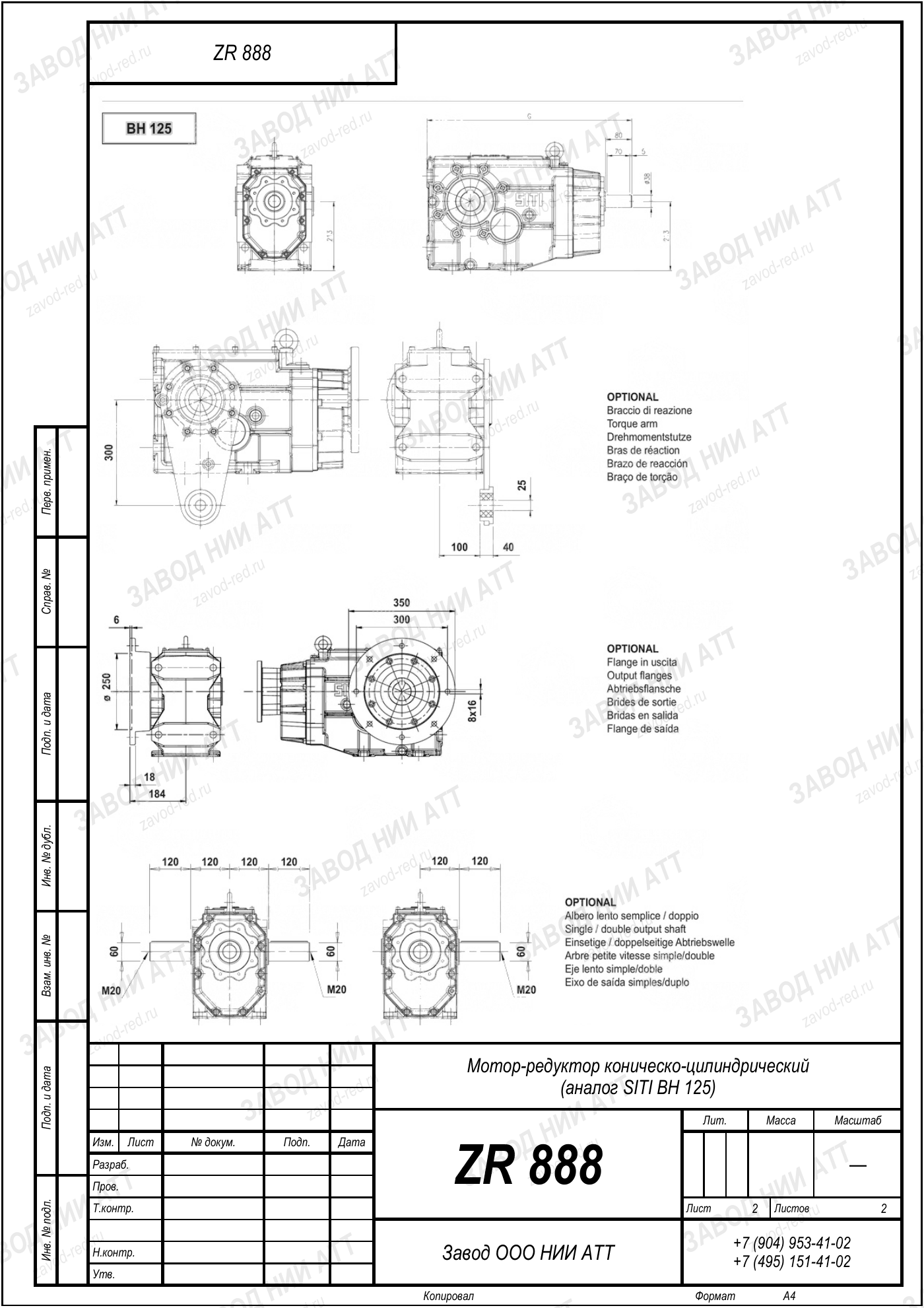

Габаритный и присоединительный чертёж модели SITI BH 125 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название SITI BH 125 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | BH | указывает, какой передачей понижаются обороты — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 125 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=294 | жёстко привязано к этому исполнению; у модели в целом — ряд 183–524 |
| Мощность двигателя | 1,5 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,1–1,5 кВт |
| Момент на выходе | 2700 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | PD 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 294 — отсюда 4,8 об/мин на выходе, и мощность двигателя 1,5 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
В нашей номенклатуре этой позиции соответствует ZR 888/959: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 125 у производителя есть обозначения PD 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: PD125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 888/959 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Наш ZR 888/959 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Смазка при сверхмалой скорости доходит хуже: уровень держите по верхней метке, при постоянной работе нужен маслонасос.
Регламент задаёт скорость: исполнение здесь сверхтихоходное, график ТО берут по его строке, а не общий на модель. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Соседи SITI BH 125 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 4,8 об/мин при стандартных 1450 об/мин на входе. Передаточное 294 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2700 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 1,5 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Для монтажа меняется только шильдик: ZR 888/959 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Ключ — передаточное число. Оно фиксирует 4,8 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Марка SITI BH 125 говорит о габарите, а не о скорости и моменте. Эта позиция — сверхтихоходное исполнение: 4,8 об/мин на выходе и момент 2700 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 888/959.
