В этой позиции SEW WA 47 стоит ступень i=30 с двигателем 1,5 кВт: рабочая скорость 93 об/мин при моменте 121 Н·м. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Позиция закрывает приводы центробежных насосов, намоточных устройств и вальцов; момент средний, рассчитан на привод конвейеров средней ширины и мешалок жидких сред. Учтите: вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Что даёт эта серия. Самые компактные и лёгкие угловые редукторы SEW: алюминиевый корпус, беззазорное зацепление «сталь-сталь», смазка на весь срок службы. Малые типоразмеры W..10/20/30: момент 30/45/69 Нм, мощность 0,09–0,75 кВт. Типоразмеры W..19–59: момент 80–600 Нм, мощность 0,09–4,0 кВт. Отдельная серия W..9HG (трёхступенчатая, первая ступень SPIROPLAN + две цилиндрические): передаточные числа свыше i = 200 и до i > 2400, момент до 600 Нм — для очень низких выходных скоростей в компактном угловом корпусе.
Что даёт эта позиция на машине. При 93 об/мин и моменте 121 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 1,54 м/с при тяговом усилии 768 Н; через шкив ⌀250 мм на выходной вал придёт около 968 Н радиальной нагрузки. Габарит по IEC у двигателя 1,5 кВт — 90, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 3,7 А от сети 380 В. Скорость ленты проще считать от оборота: 0,6 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Выходные обороты задаёт передаточное — у SEW WA 47 их 11, от 7,5 до 100. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=40 (36 об/мин), вверх — i=25 (58 об/мин). По двигателю ряд идёт от 0,25 до 4 кВт, здесь 1,5 кВт — 6-я мощность из 9. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Оригинал SEW WA 47 везём под заказ. Наш ZR 607 повторяет посадочные размеры — основание и обвязка остаются прежними.

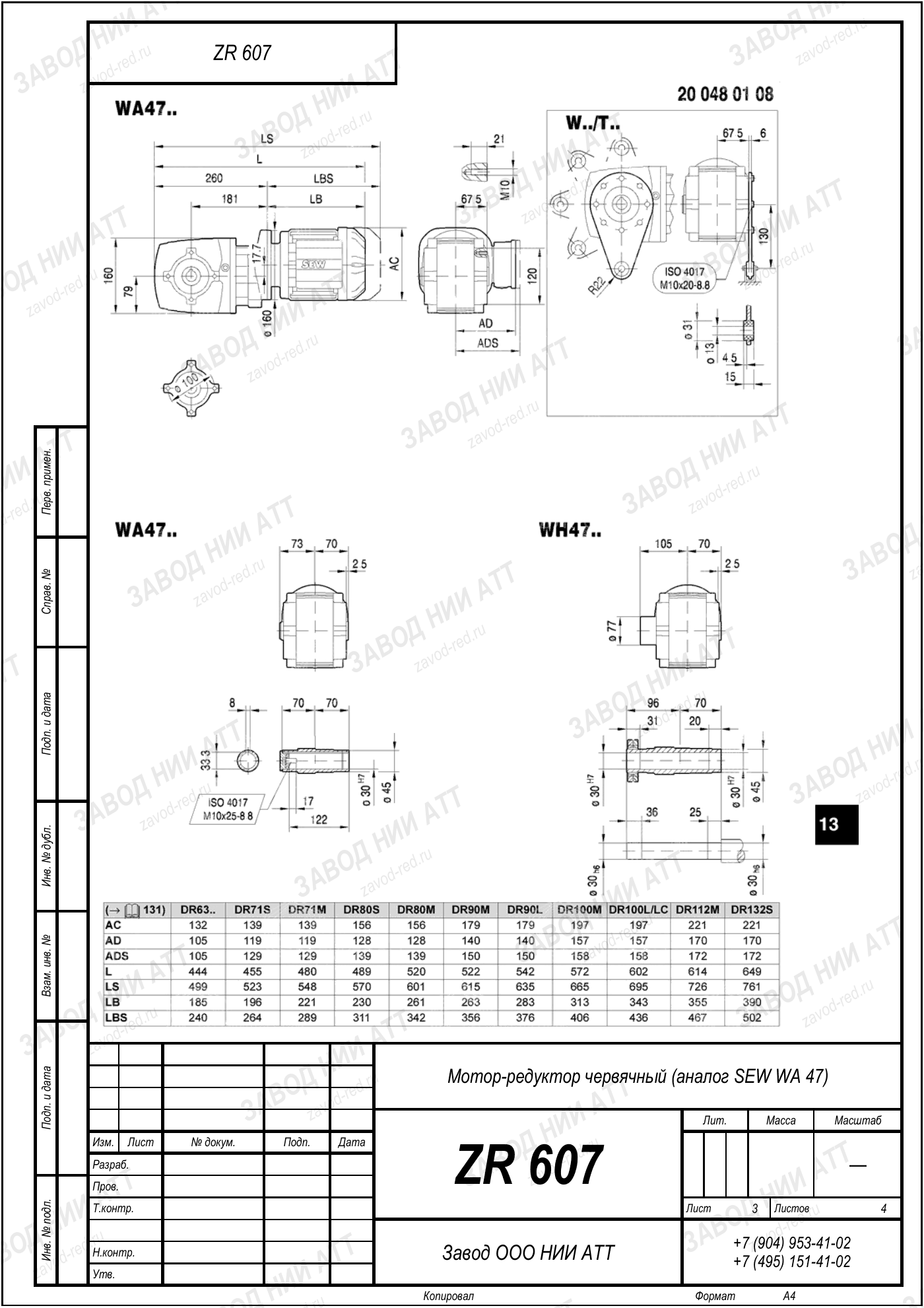

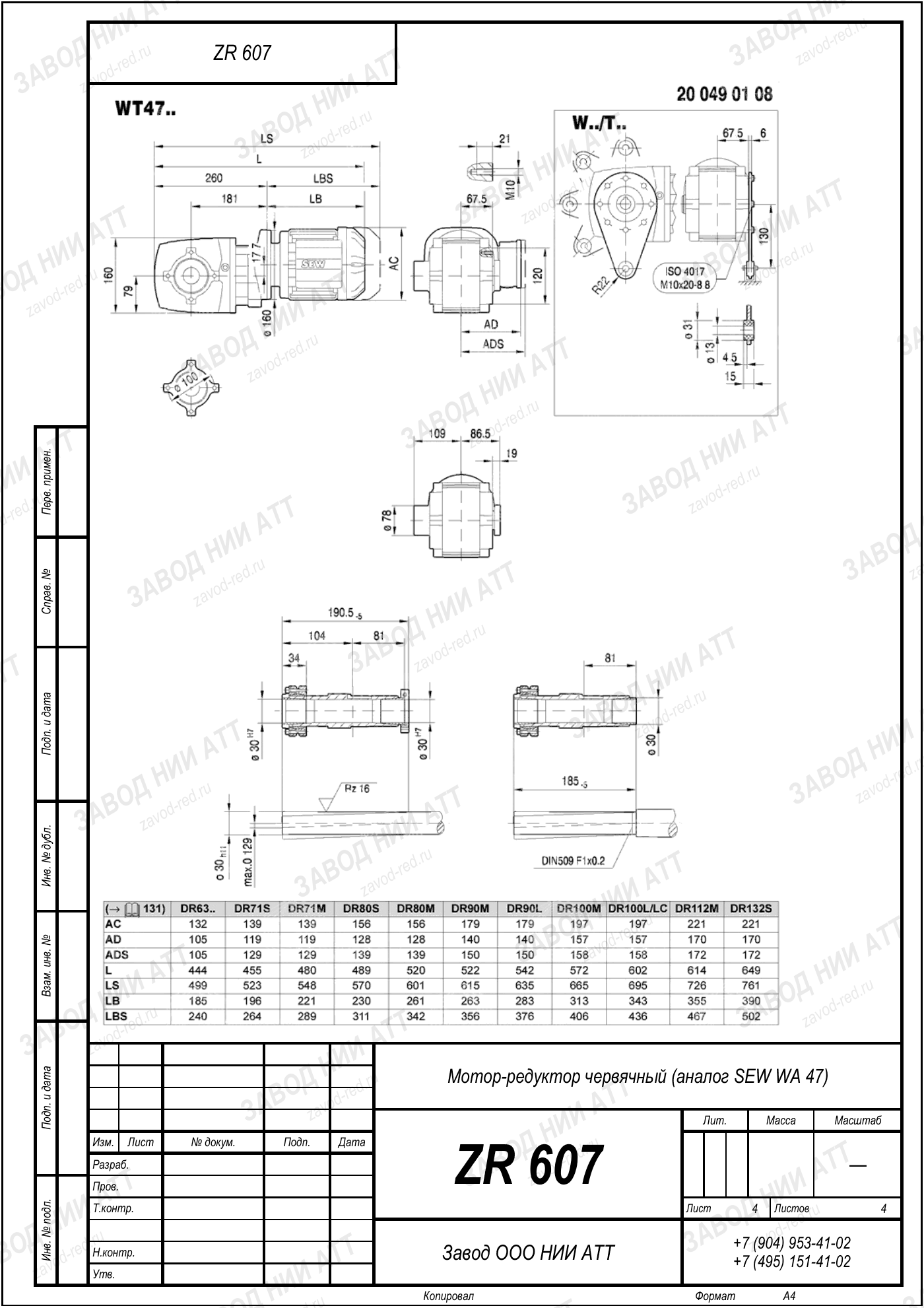

Габаритный и присоединительный чертёж модели SEW WA 47 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении SEW WA 47 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | WA | говорит о типе передачи, а не о размере — червячный |
|---|---|---|
| Типоразмер | 47 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=30 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 1,5 кВт | в этой комплектации; все позиции модели вместе закрывают 0,2–4 кВт |
| Момент на выходе | 121 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | W 47, WF 47 | различаются только выходным валом и способом крепления: лапы или фланец |
Позицию внутри ряда задают два числа: передаточное 30 — отсюда 93 об/мин на выходе, и мощность двигателя 1,5 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
В нашей номенклатуре этой позиции соответствует ZR 607: подбираем по моменту и передаточному, а не по названию.
Тот же типоразмер 47 встречается в обозначениях W 47 — со сплошным валом; WF 47 — с круглым фланцем. В запросах и на шильдах пишут и слитно: W47, WF47. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Российский аналог ZR 607 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Заказ по одному названию SEW WA 47 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Чтобы ZR 607 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднескоростное исполнение проверяют по своим порогам, а не по усреднённым для модели. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Один типоразмер SEW WA 47, разные обороты и момент на выходном валу:
На выходном валу 93 об/мин при стандартных 1450 об/мин на входе. Передаточное 30 — это отношение входной скорости к выходной.
Номинальный момент на выходе 121 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 1,5 кВт. Пришлите параметры, подберём исполнение.
Присоединительные размеры ZR 607 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 93 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
В ряду SEW WA 47 десятки исполнений, и путают их часто. Эта позиция — среднескоростное исполнение: 93 об/мин на выходе и момент 121 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 607.
