SEW WA 37 i=20 с двигателем 1,1 кВт — среднетихоходное исполнение. Выходной вал вращается со скоростью 45 об/мин при моменте 180 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Обороты этой позиции идут в приводы цепных конвейеров, норий и тарельчатых питателей. По моменту ряд средний — хватает для конвейеров до метра шириной и перемешивающих устройств, и всё же запас по валу умеренный — не ставьте шкив большого диаметра без выносной опоры.
Место серии в линейке. Самые компактные и лёгкие угловые редукторы SEW: алюминиевый корпус, беззазорное зацепление «сталь-сталь», смазка на весь срок службы. Малые типоразмеры W..10/20/30: момент 30/45/69 Нм, мощность 0,09–0,75 кВт. Типоразмеры W..19–59: момент 80–600 Нм, мощность 0,09–4,0 кВт. Отдельная серия W..9HG (трёхступенчатая, первая ступень SPIROPLAN + две цилиндрические): передаточные числа свыше i = 200 и до i > 2400, момент до 600 Нм — для очень низких выходных скоростей в компактном угловом корпусе.
Что даёт эта позиция на машине. При 45 об/мин и моменте 180 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,74 м/с при тяговом усилии 1143 Н; через шкив ⌀200 мм на выходной вал придёт около 1800 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 1,1 кВт фланец IEC 90. Ток около 2,9 А — если пускатель на линии слабее, менять придётся и его. Оборот за 1,3 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. SEW WA 37 идёт в 11 передаточных — крайние точки ряда 7,5 и 100. Это исполнение 4-е по счёту: следующая ступень вниз по скорости — i=25 (58 об/мин), вверх — i=15 (97 об/мин). По двигателю ряд идёт от 0,12 до 2,2 кВт, здесь 1,1 кВт — 7-я мощность из 9. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Эту позицию закрываем двумя путями: поставкой оригинала SEW WA 37 и нашим ZR 606 с теми же присоединительными размерами.

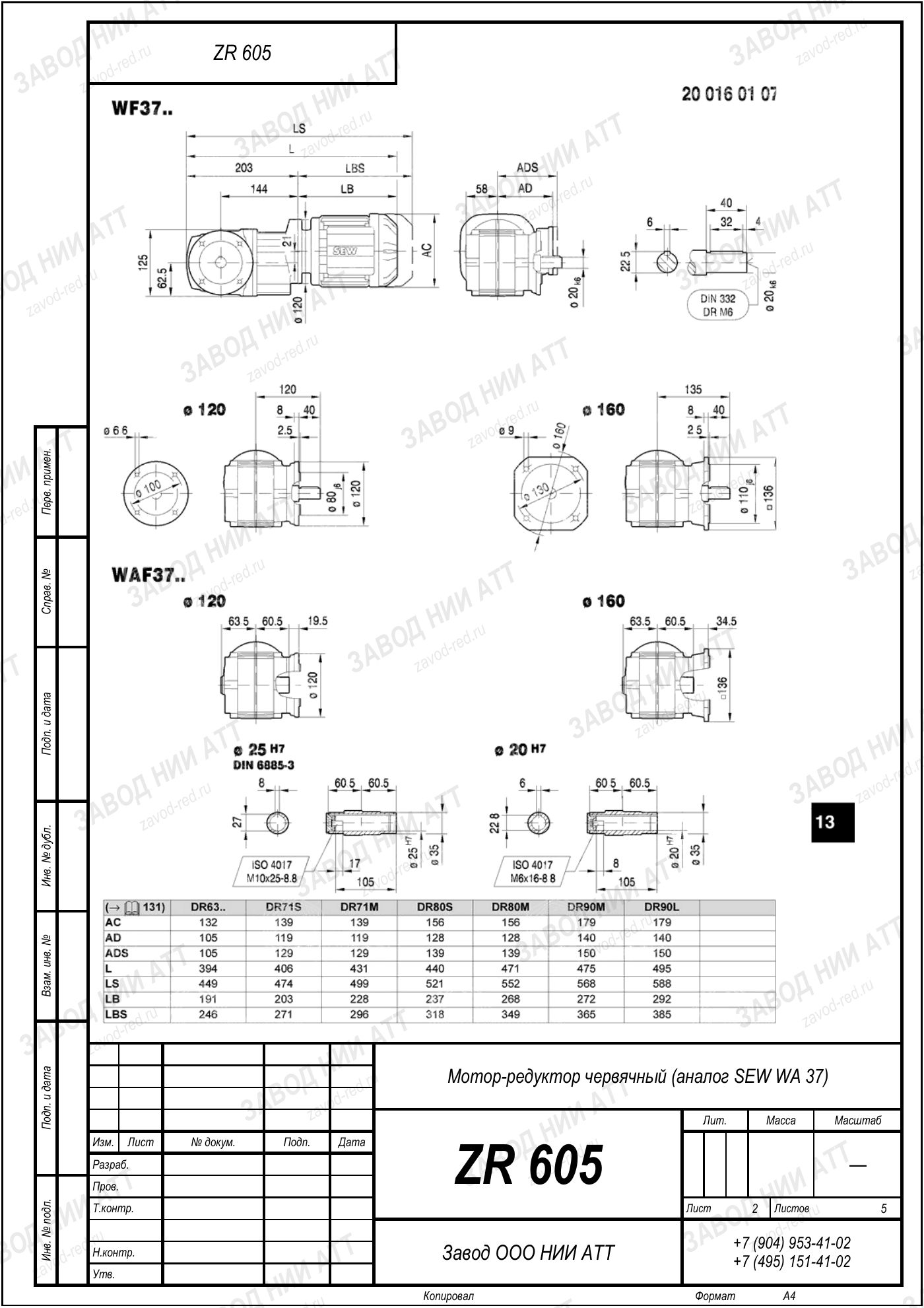

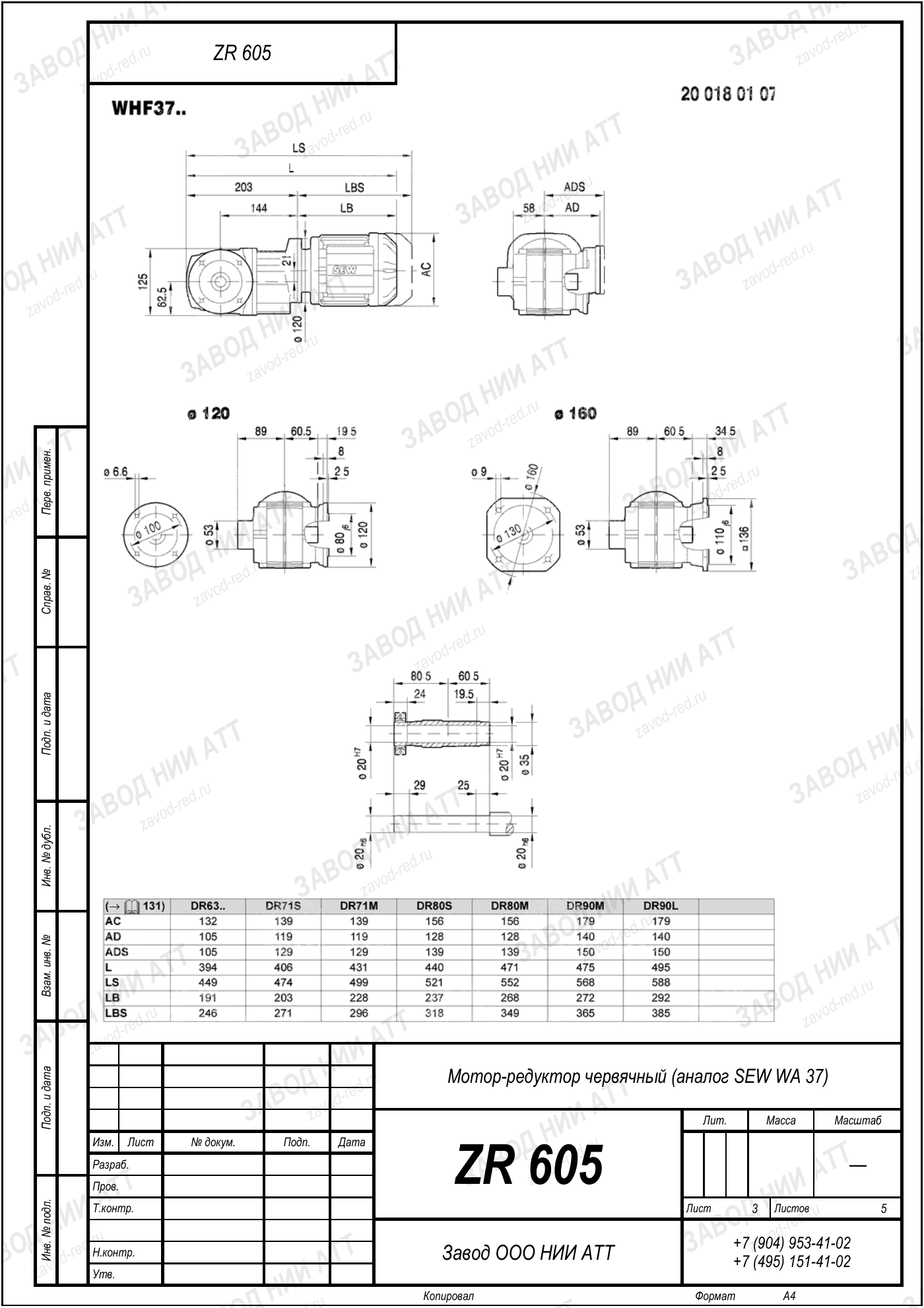

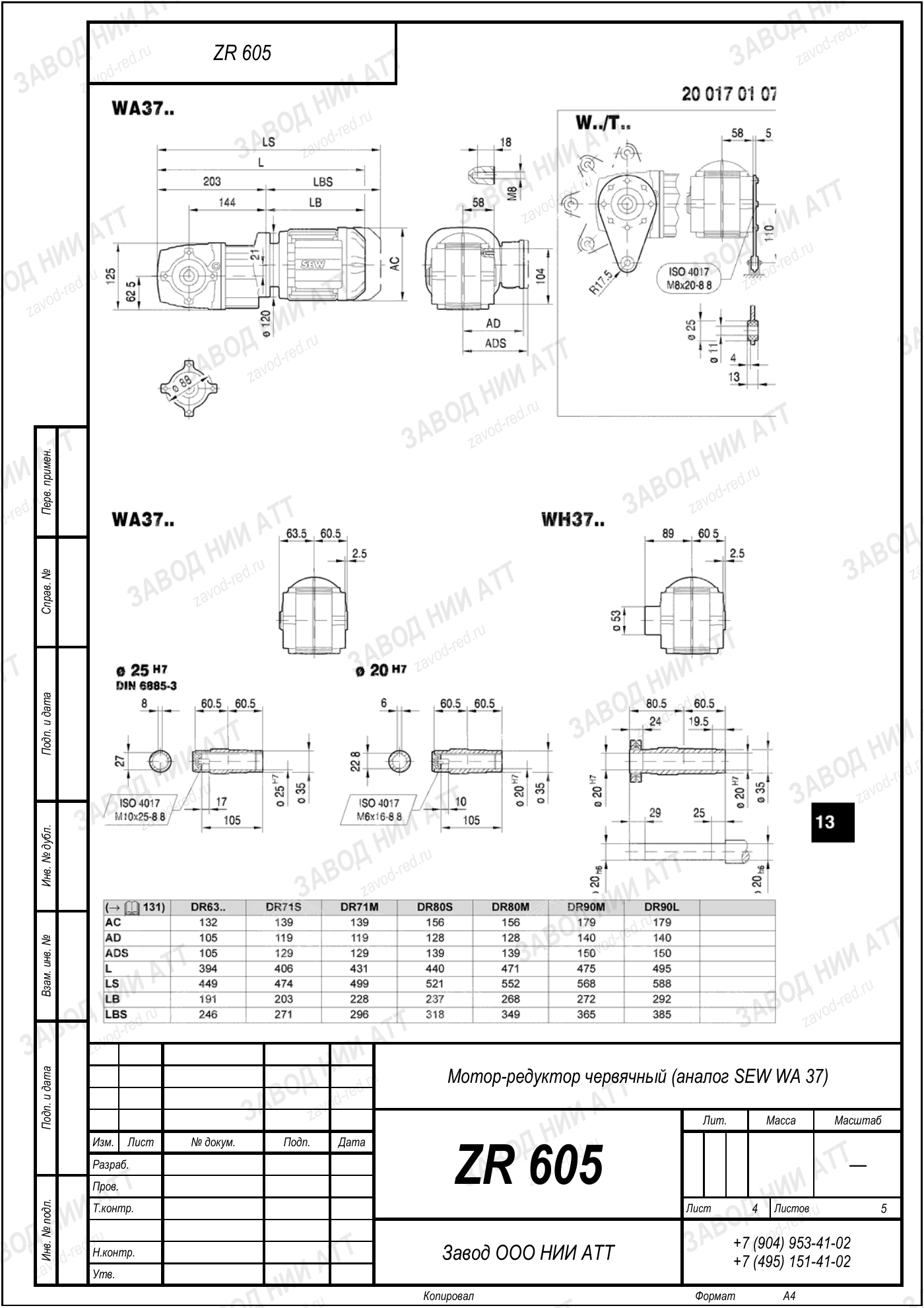

Габаритный и присоединительный чертёж модели SEW WA 37 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия SEW WA 37 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | WA | говорит о типе передачи, а не о размере — червячный |
|---|---|---|
| Типоразмер | 37 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=20 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 1,1 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 0,1–1,5 кВт |
| Момент на выходе | 180 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | W 37, WF 37 | полый вал надевается на вал машины, фланец заменяет лапы; передача одна |
Позицию внутри ряда задают два числа: передаточное 20 — отсюда 45 об/мин на выходе, и мощность двигателя 1,1 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Наш аналог: ZR 606. Подбор ведём от момента и оборотов вашей машины.
Тот же типоразмер 37 встречается в обозначениях W 37 — со сплошным валом; WF 37 — с круглым фланцем. В запросах и на шильдах пишут и слитно: W37, WF37. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 606 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду SEW WA 37.
Присоединительные размеры у ZR 606 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднетихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Соседние по передаточному исполнения SEW WA 37 — установочные размеры те же, выходная скорость другая:
На выходном валу 45 об/мин при стандартных 1450 об/мин на входе. Передаточное 20 — это отношение входной скорости к выходной.
Номинальный момент на выходе 180 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 1,1 кВт. Дайте мощность и обороты мотора, посчитаем.
Сверлить и резать под ZR 606 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 45 об/мин — от них и пляшите при подборе SEW WA 37.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
Внешне позиции SEW WA 37 не различить: разница внутри, в передаче. Эта позиция — среднетихоходное исполнение: 45 об/мин на выходе и момент 180 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 606.
| Импортное исполнение | Замена ZR |
|---|---|
| SEW WA 37 · 1,1 кВт, i=20 (эта позиция) | ZR 606 |
| SEW WA 37 · прочие исполнения (0,12–2,2 кВт, i=7,5–100) | ZR 606 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
