SEW S 87 с передаточным i=77,89 с двигателем 3 кВт выдаёт 18 об/мин при моменте 1590 Н·м — среднетихоходное исполнение ряда. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Обороты этой позиции идут в приводы ленточных транспортёров, ковшовых элеваторов и питателей. По моменту ряд очень высокий — хватает для тяжёлого дробильного и смесительного оборудования, и всё же раму считайте на реактивный момент, анкеры на срез.
Про серию. Комбинация цилиндрической и червячной ступеней даёт более простую и дешёвую конструкцию, чем у чисто угловых серий K, но с меньшим КПД, чем у чисто цилиндрических серий R/F. 7 типоразмеров (37–97): момент 92–4000 Нм, i = 3,97–288,00 (в сдвоенном исполнении до i = 33 818), мощность 0,12–30 кВт. Усиленная версия S..7p: момент 105–4300 Нм, до +65% выше стандартной S..7, за счёт нового масла SEW GearOil Poly КПД повышен до 13 процентных пунктов. Линейная передача мощности снижает крутильные удары и уровень шума.
Что даёт эта позиция на машине. При 18 об/мин и моменте 1590 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,19 м/с при тяговом усилии 15900 Н; через шкив ⌀200 мм на выходной вал придёт около 15900 Н радиальной нагрузки. На монтаж уходят три цифры: 3 кВт, фланец IEC 100 и 6,9 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Оборот за 3,3 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. На один типоразмер SEW S 87 приходится 82 передаточных: нижняя граница 7,21, верхняя 5240. Это исполнение 37-е по счёту: следующая ступень вниз по скорости — i=79,34 (18 об/мин), вверх — i=70,54 (21 об/мин). По двигателю ряд идёт от 0,12 до 30 кВт, здесь 3 кВт — 10-я мощность из 18. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
SEW S 87 поставляем под заказ; наш аналог — ZR 898, встаёт на штатное место без переделки рамы.

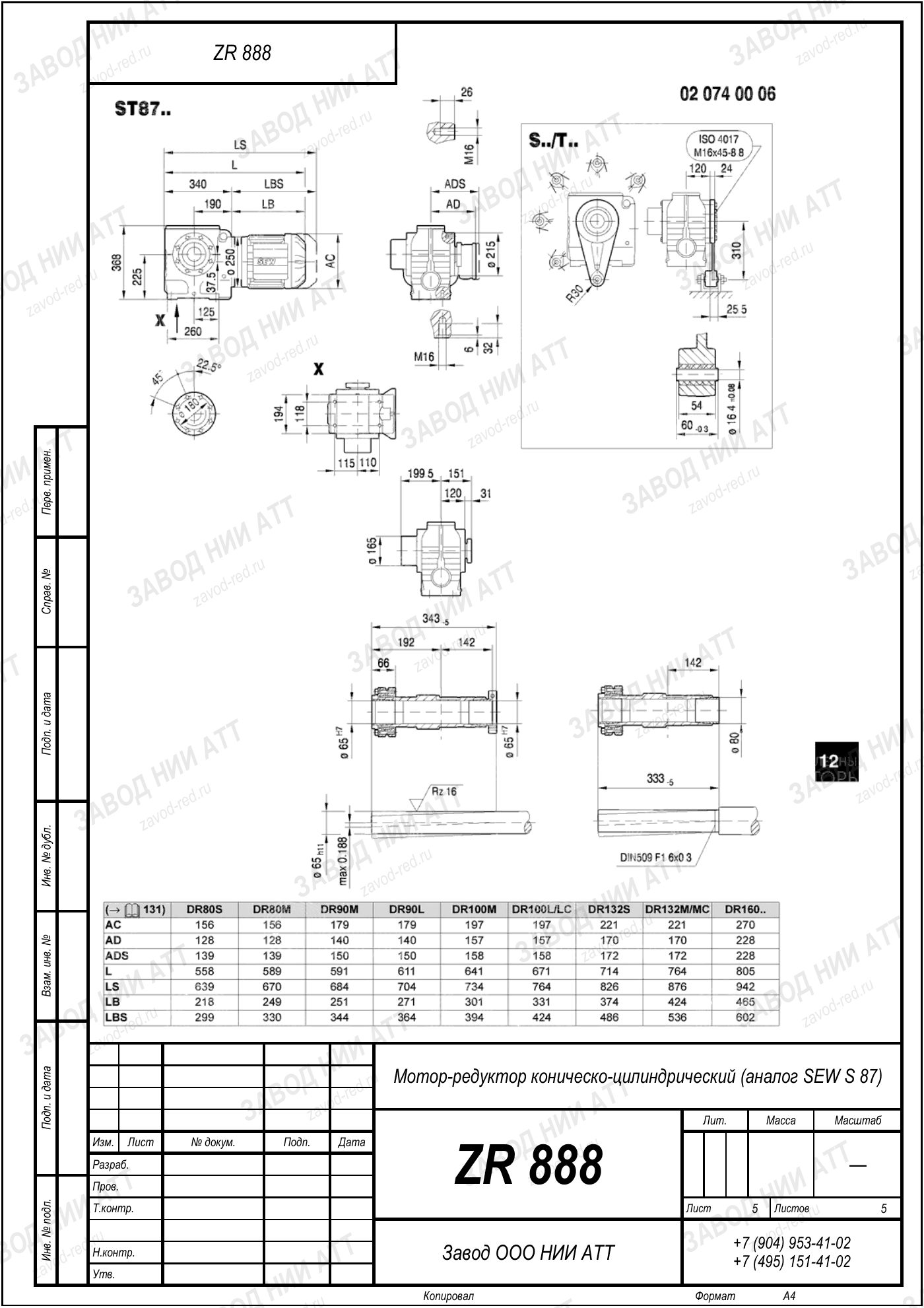

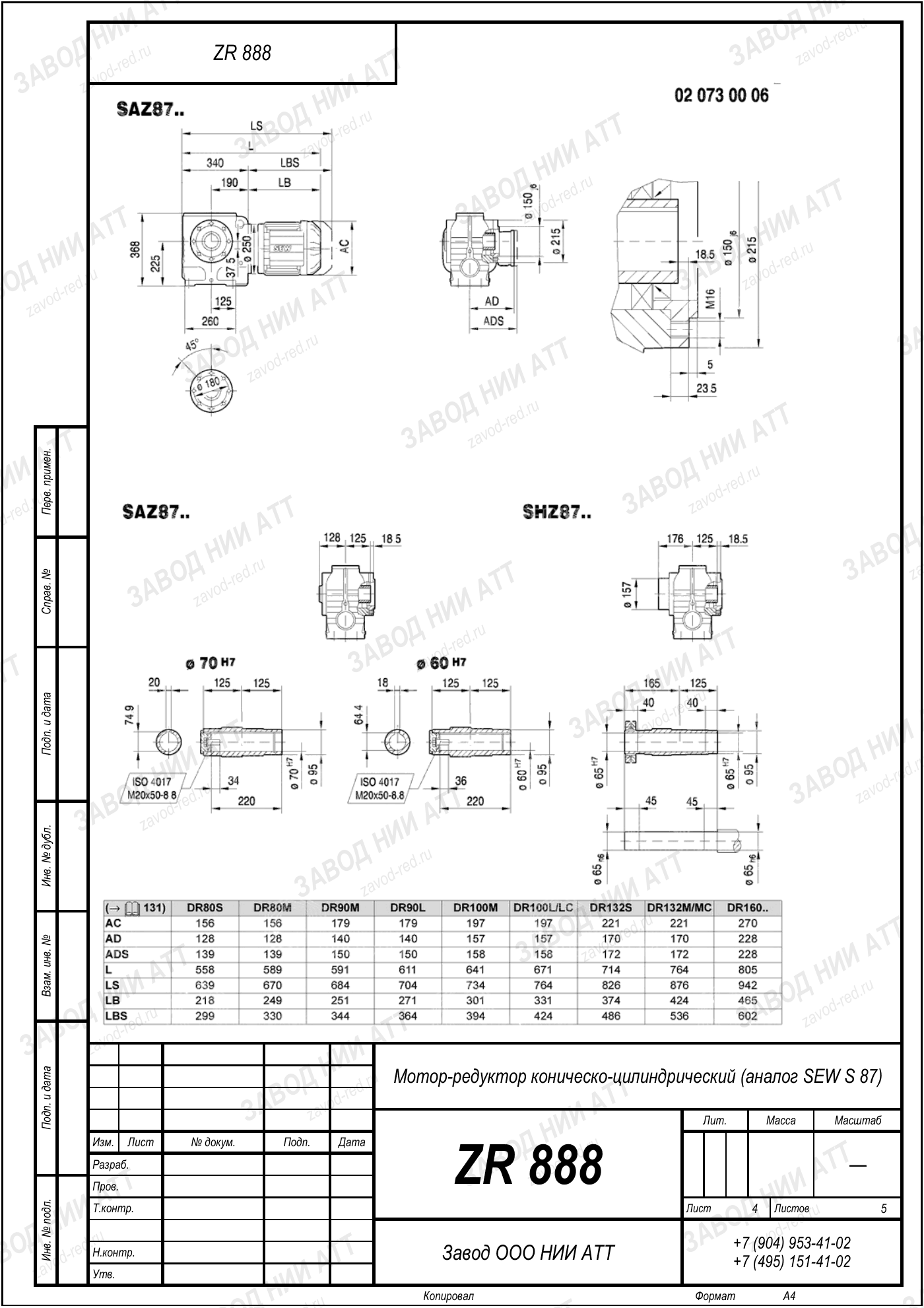

Габаритный и присоединительный чертёж модели SEW S 87 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия SEW S 87 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | S | указывает, какой передачей понижаются обороты — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 87 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=77,89 | жёстко привязано к этому исполнению; у модели в целом — ряд см. модель |
| Мощность двигателя | 3 кВт | фактическая для этой сборки; модель как семейство — 0,8–30 кВт |
| Момент на выходе | 1590 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | SA 87, SAF 87, SH 87, SF 87 | исполнение меняет выход и крепление, передаточное число не трогает |
Позицию внутри ряда задают два числа: передаточное 77,89 — отсюда 18 об/мин на выходе, и мощность двигателя 3 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Соответствие в нашей номенклатуре — ZR 898, подтверждаем расчётом под вашу нагрузку.
Тот же типоразмер 87 встречается в обозначениях SA 87 — с полым валом; SAF 87 — полый вал и круглый фланец; SH 87 — полый вал со стяжным диском; SF 87 — с круглым фланцем. В запросах и на шильдах пишут и слитно: SA87, SAF87, SH87, SF87. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Российский аналог ZR 898 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Позиции ряда SEW S 87 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
Присоединительные размеры у ZR 898 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Обороты на выходе другие — и обслуживание другое: среднетихоходное исполнение по общей таблице ряда не обслуживают. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Соседи SEW S 87 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 18 об/мин при стандартных 1450 об/мин на входе. Передаточное 77,89 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1590 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Формально да, но это уже другой расчёт: под 3 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Сверлить и резать под ZR 898 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 18 об/мин — от них и пляшите при подборе SEW S 87.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
У SEW S 87 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднетихоходное исполнение: 18 об/мин на выходе и момент 1590 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 898.
