В этой позиции SEW S 77 стоит ступень i=10,84 с двигателем 5,5 кВт: рабочая скорость 132 об/мин при моменте 400 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Позиция для насосов, барабанов, намотчиков, вальцов. Момент высокий — как раз под задачи нагруженных конвейеров, норий и подъёмников; проверьте прочность ответного вала машины: он часто слабее редукторного.
Место серии в линейке. Комбинация цилиндрической и червячной ступеней даёт более простую и дешёвую конструкцию, чем у чисто угловых серий K, но с меньшим КПД, чем у чисто цилиндрических серий R/F. 7 типоразмеров (37–97): момент 92–4000 Нм, i = 3,97–288,00 (в сдвоенном исполнении до i = 33 818), мощность 0,12–30 кВт. Усиленная версия S..7p: момент 105–4300 Нм, до +65% выше стандартной S..7, за счёт нового масла SEW GearOil Poly КПД повышен до 13 процентных пунктов. Линейная передача мощности снижает крутильные удары и уровень шума.
Что даёт эта позиция на машине. При 132 об/мин и моменте 400 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 2,18 м/с при тяговом усилии 2540 Н; через шкив ⌀250 мм на выходной вал придёт около 3200 Н радиальной нагрузки. 5,5 кВт на 380 В — это примерно 12 А в рабочем режиме, посадка — фланец IEC 132. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. 0,5 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. На один типоразмер SEW S 77 приходится 90 передаточных: нижняя граница 7,21, верхняя 5240. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=11,17 (130 об/мин), вверх — i=10 (145 об/мин). По двигателю ряд идёт от 0,12 до 22 кВт, здесь 5,5 кВт — 12-я мощность из 17. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
SEW S 77 поставляем под заказ; наш аналог — ZR 878, встаёт на штатное место без переделки рамы.

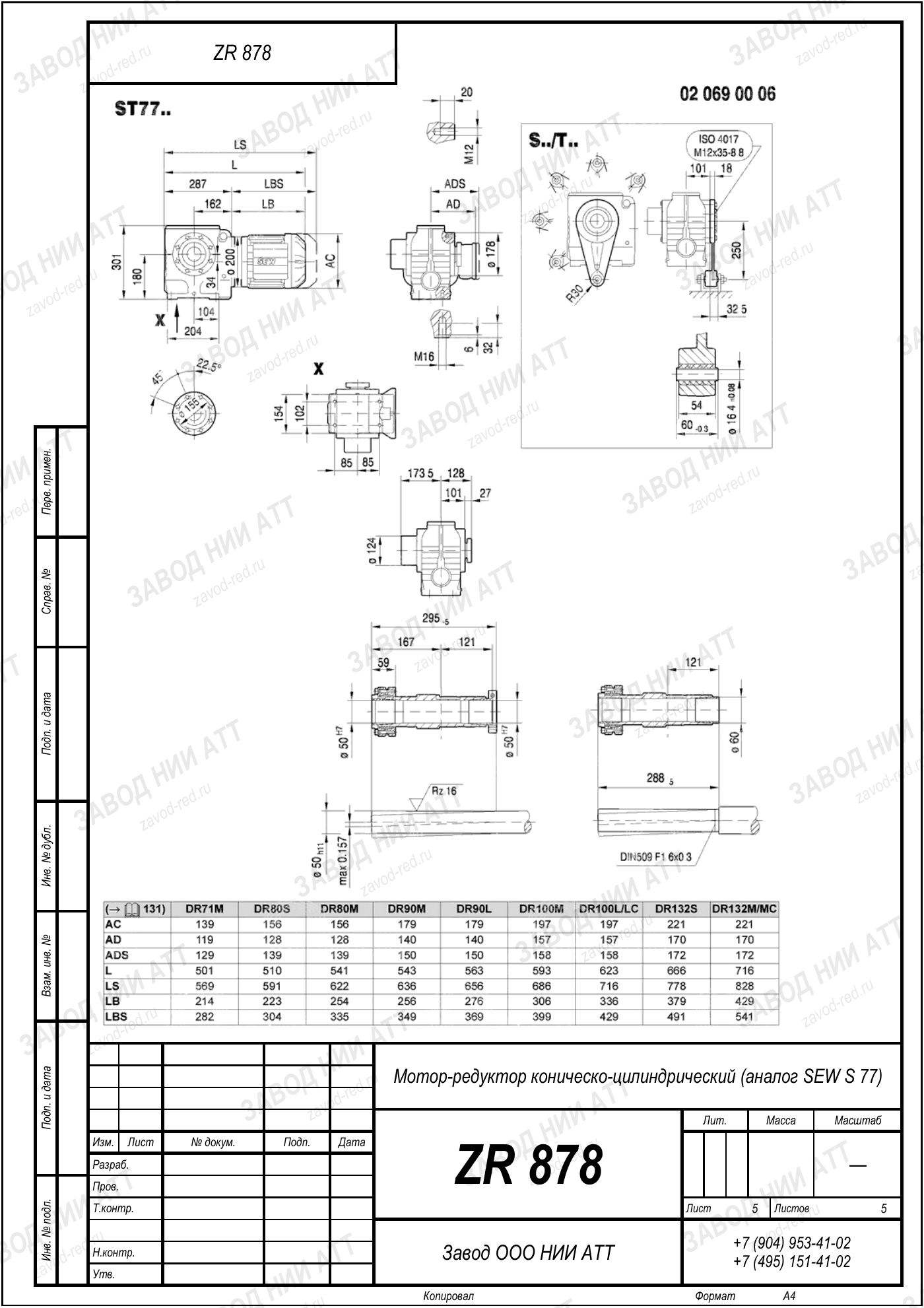

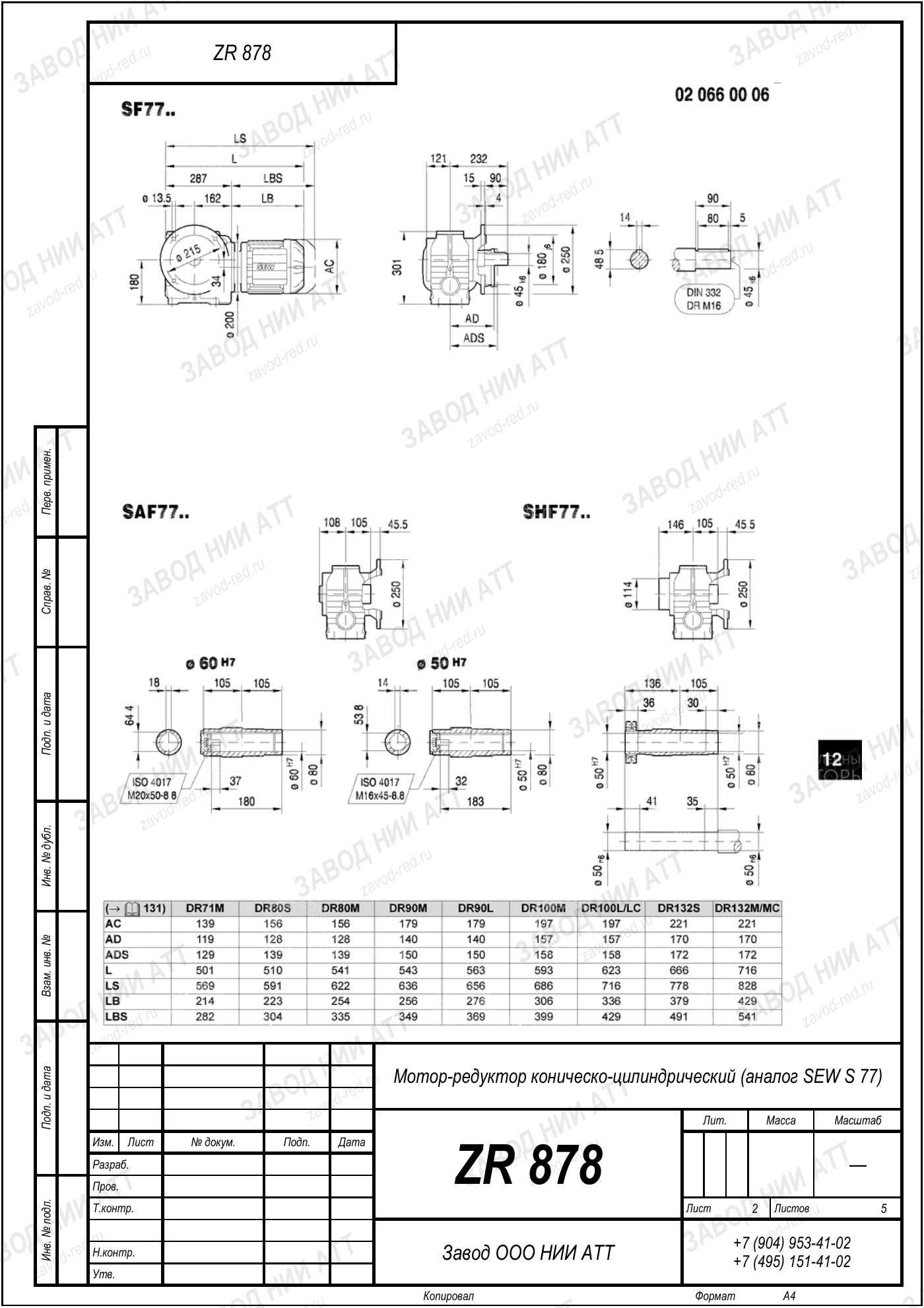

Габаритный и присоединительный чертёж модели SEW S 77 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение SEW S 77 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | S | говорит о типе передачи, а не о размере — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 77 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=10,84 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 5,5 кВт | здесь стоит такой двигатель; по исполнениям модели разброс см. модель |
| Момент на выходе | 400 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | SA 77, SAF 77, SH 77, SF 77 | полый вал надевается на вал машины, фланец заменяет лапы; передача одна |
Позицию внутри ряда задают два числа: передаточное 10,84 — отсюда 132 об/мин на выходе, и мощность двигателя 5,5 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Этой позиции отвечает ZR 878 — соответствие считаем по нагрузке, а не по таблице кодов.
Тот же типоразмер 77 встречается в обозначениях SA 77 — с полым валом; SAF 77 — полый вал и круглый фланец; SH 77 — полый вал со стяжным диском; SF 77 — с круглым фланцем. В запросах и на шильдах пишут и слитно: SA77, SAF77, SH77, SF77. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 878 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
В ряду SEW S 77 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Чтобы ZR 878 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
В паспорте смотрите строку именно этой позиции: исполнение среднескоростное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Ближайшие передаточные в ряду SEW S 77 — габарит общий, обороты на выходе другие:
На выходном валу 132 об/мин при стандартных 1450 об/мин на входе. Передаточное 10,84 — это отношение входной скорости к выходной.
Номинальный момент на выходе 400 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 5,5 кВт — пришлите данные, посчитаем.
Переходная плита не понадобится: ZR 878 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Сравните 132 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду SEW S 77.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
Определить нужное исполнение SEW S 77 по виду нельзя — только по числам с шильда. Эта позиция — среднескоростное исполнение: 132 об/мин на выходе и момент 400 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
ZR 878 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
