В этой позиции SEW S 67 стоит ступень i=11,92 с двигателем 4 кВт: рабочая скорость 119 об/мин при моменте 320 Н·м. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Такая скорость нужна в приводах барабанных машин, насосов и наматывателей, момент высокий — это привод нагруженных конвейеров, норий и подъёмников. Учтите: проверьте прочность ответного вала машины: он часто слабее редукторного.
Чем отличается серия. Комбинация цилиндрической и червячной ступеней даёт более простую и дешёвую конструкцию, чем у чисто угловых серий K, но с меньшим КПД, чем у чисто цилиндрических серий R/F. 7 типоразмеров (37–97): момент 92–4000 Нм, i = 3,97–288,00 (в сдвоенном исполнении до i = 33 818), мощность 0,12–30 кВт. Усиленная версия S..7p: момент 105–4300 Нм, до +65% выше стандартной S..7, за счёт нового масла SEW GearOil Poly КПД повышен до 13 процентных пунктов. Линейная передача мощности снижает крутильные удары и уровень шума.
Что даёт эта позиция на машине. При 119 об/мин и моменте 320 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 2,49 м/с при тяговом усилии 1600 Н; через шкив ⌀160 мм на выходной вал придёт около 4000 Н радиальной нагрузки. 4 кВт на 380 В — это примерно 8,9 А в рабочем режиме, посадка — фланец IEC 112. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Тихоходный вал проворачивается за 0,5 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Корпус один, передаточные разные: у SEW S 67 их 56, от 6,57 до 145,14. Это исполнение 10-е по счёту: следующая ступень вниз по скорости — i=12,48 (116 об/мин), вверх — i=11,26 (129 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 4 кВт — 11-я мощность из 12. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Оригинал SEW S 67 везём под заказ. Наш ZR 858 повторяет посадочные размеры — основание и обвязка остаются прежними.

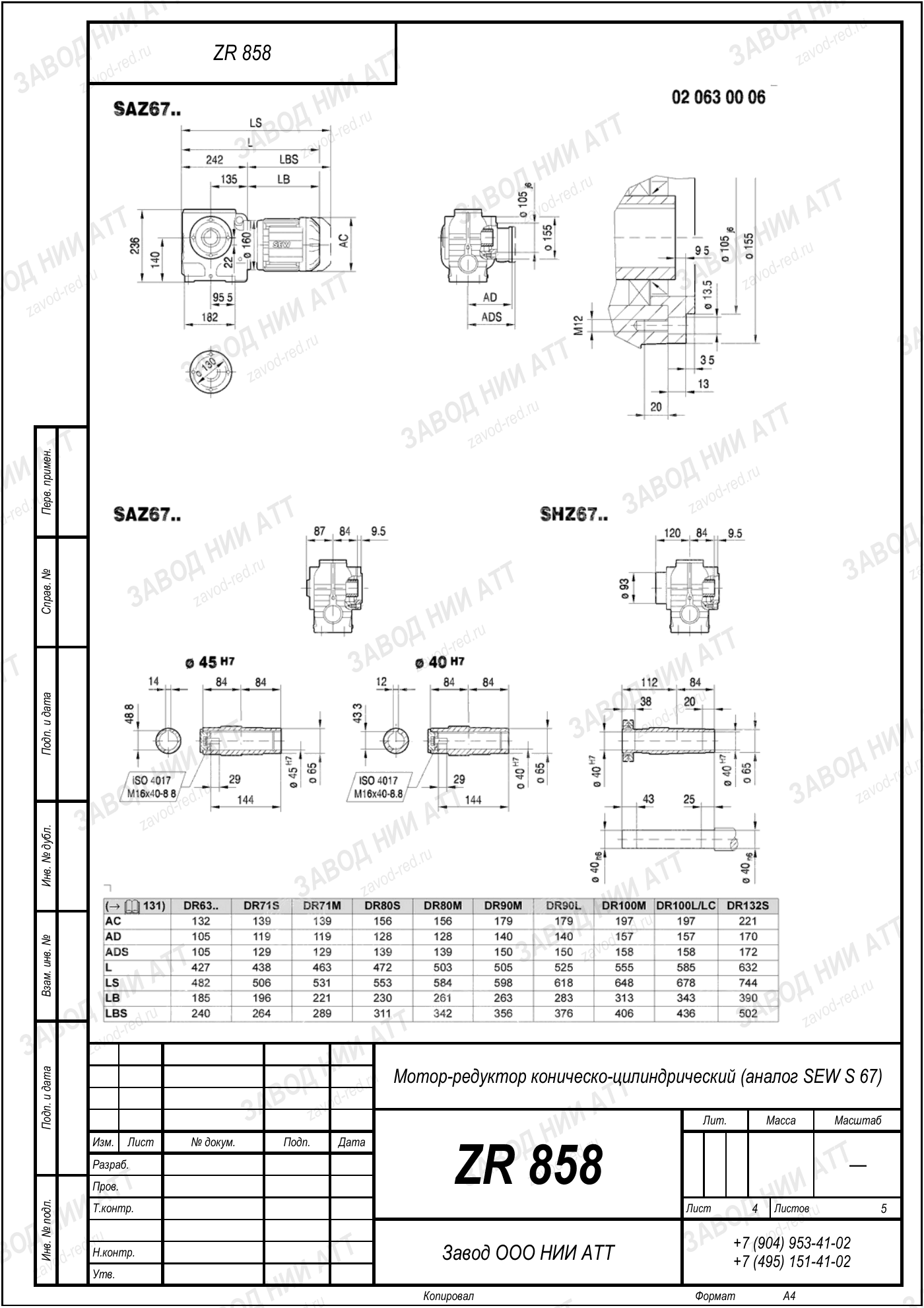

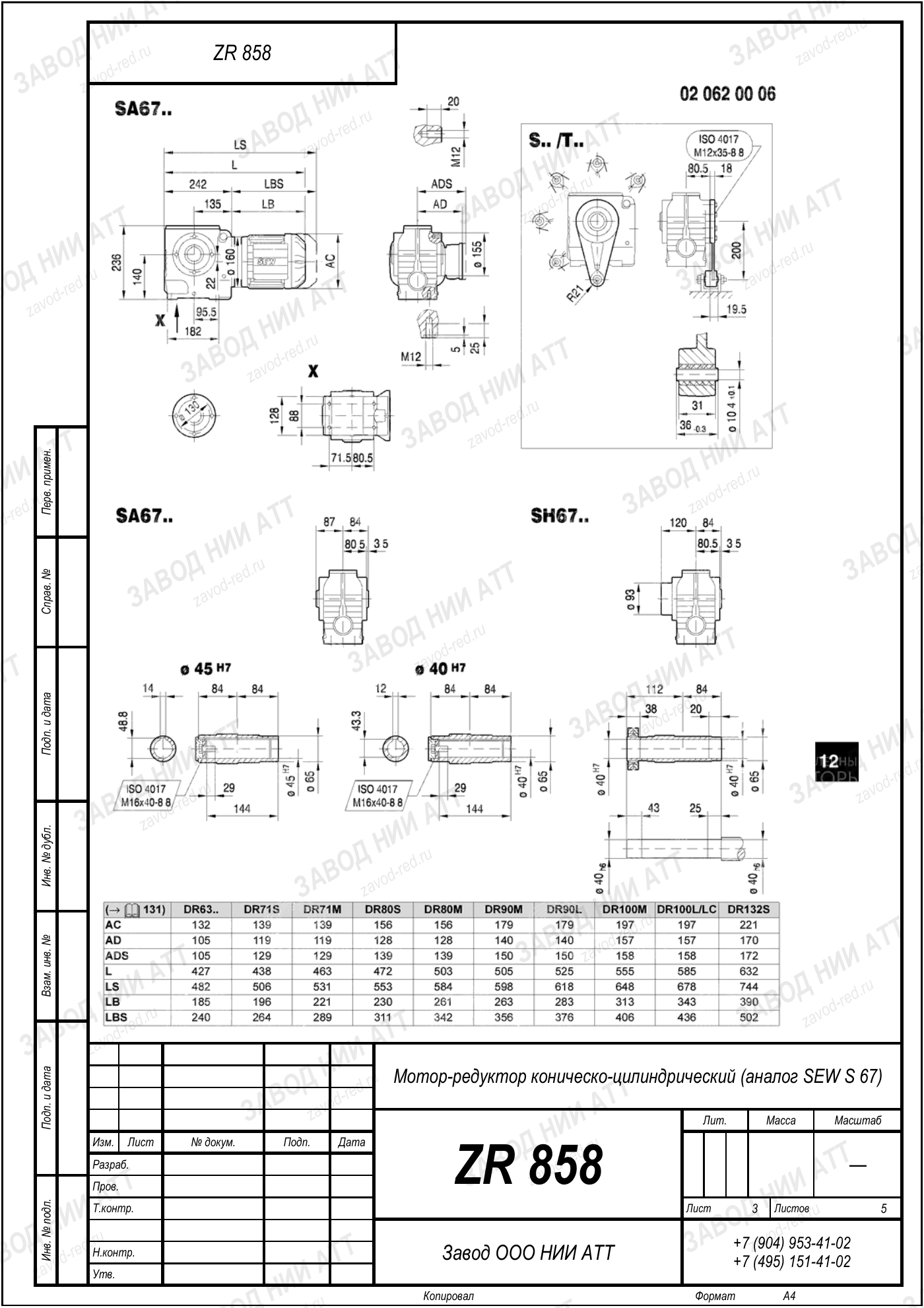

Габаритный и присоединительный чертёж модели SEW S 67 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка SEW S 67 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | S | индекс серии читается как тип редуктора: коническо-цилиндрический |
|---|---|---|
| Типоразмер | 67 | размер корпуса, общий для всех передаточных чисел одной модели |
| Передаточное число | i=11,92 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 4 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,1–5,5 кВт |
| Момент на выходе | 320 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | SA 67, SAF 67, SH 67, SF 67 | буквы кодируют тип выходного вала и способ монтажа, передача внутри одна |
Позицию внутри ряда задают два числа: передаточное 11,92 — отсюда 119 об/мин на выходе, и мощность двигателя 4 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Замена по нашему каталогу — ZR 858. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Тот же типоразмер 67 встречается в обозначениях SA 67 — с полым валом; SAF 67 — полый вал и круглый фланец; SH 67 — полый вал со стяжным диском; SF 67 — с круглым фланцем. В запросах и на шильдах пишут и слитно: SA67, SAF67, SH67, SF67. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 858 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду SEW S 67.
ZR 858 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
Не переносите сюда сроки соседа по ряду — среднескоростное исполнение изнашивается иначе. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Соседние по передаточному исполнения SEW S 67 — установочные размеры те же, выходная скорость другая:
На выходном валу 119 об/мин при стандартных 1450 об/мин на входе. Передаточное 11,92 — это отношение входной скорости к выходной.
Номинальный момент на выходе 320 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 4 кВт. Пришлите данные мотора — посчитаем, что получится.
ZR 858 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Позиция определяется парой «передаточное и мощность». У соседних исполнений SEW S 67 обороты другие: выше передаточное — медленнее вал и больше момент.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
Позиции SEW S 67 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднескоростное исполнение: 119 об/мин на выходе и момент 320 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 858.
