SEW S 57 с передаточным i=63,3 с двигателем 0,55 кВт выдаёт 21 об/мин при моменте 245 Н·м — среднетихоходное исполнение ряда. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Такие обороты ставят в приводы цепных конвейеров, норий и тарельчатых питателей. Момент высокий для этого ряда — его хватает на привод тяжёлых транспортёров и элеваторов; слабым звеном обычно оказывается вал самой машины, а не редуктора.
Место серии в линейке. Комбинация цилиндрической и червячной ступеней даёт более простую и дешёвую конструкцию, чем у чисто угловых серий K, но с меньшим КПД, чем у чисто цилиндрических серий R/F. 7 типоразмеров (37–97): момент 92–4000 Нм, i = 3,97–288,00 (в сдвоенном исполнении до i = 33 818), мощность 0,12–30 кВт. Усиленная версия S..7p: момент 105–4300 Нм, до +65% выше стандартной S..7, за счёт нового масла SEW GearOil Poly КПД повышен до 13 процентных пунктов. Линейная передача мощности снижает крутильные удары и уровень шума.
Что даёт эта позиция на машине. При 21 об/мин и моменте 245 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,27 м/с при тяговом усилии 1960 Н; через шкив ⌀160 мм на выходной вал придёт около 3062 Н радиальной нагрузки. 0,55 кВт на 380 В — это примерно 1,6 А в рабочем режиме, посадка — фланец IEC 80. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 2,9 с, быстрее делает только меньшее передаточное число.
Место в ряду. На один типоразмер SEW S 57 приходится 29 передаточных: нижняя граница 5,81, верхняя 131,87. Это исполнение 22-е по счёту: следующая ступень вниз по скорости — i=69,84 (21 об/мин), вверх — i=56,83 (26 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,55 кВт — 5-я мощность из 10. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
SEW S 57 доступен как импортная поставка; замена из нашей номенклатуры — ZR 848, посадка один в один.

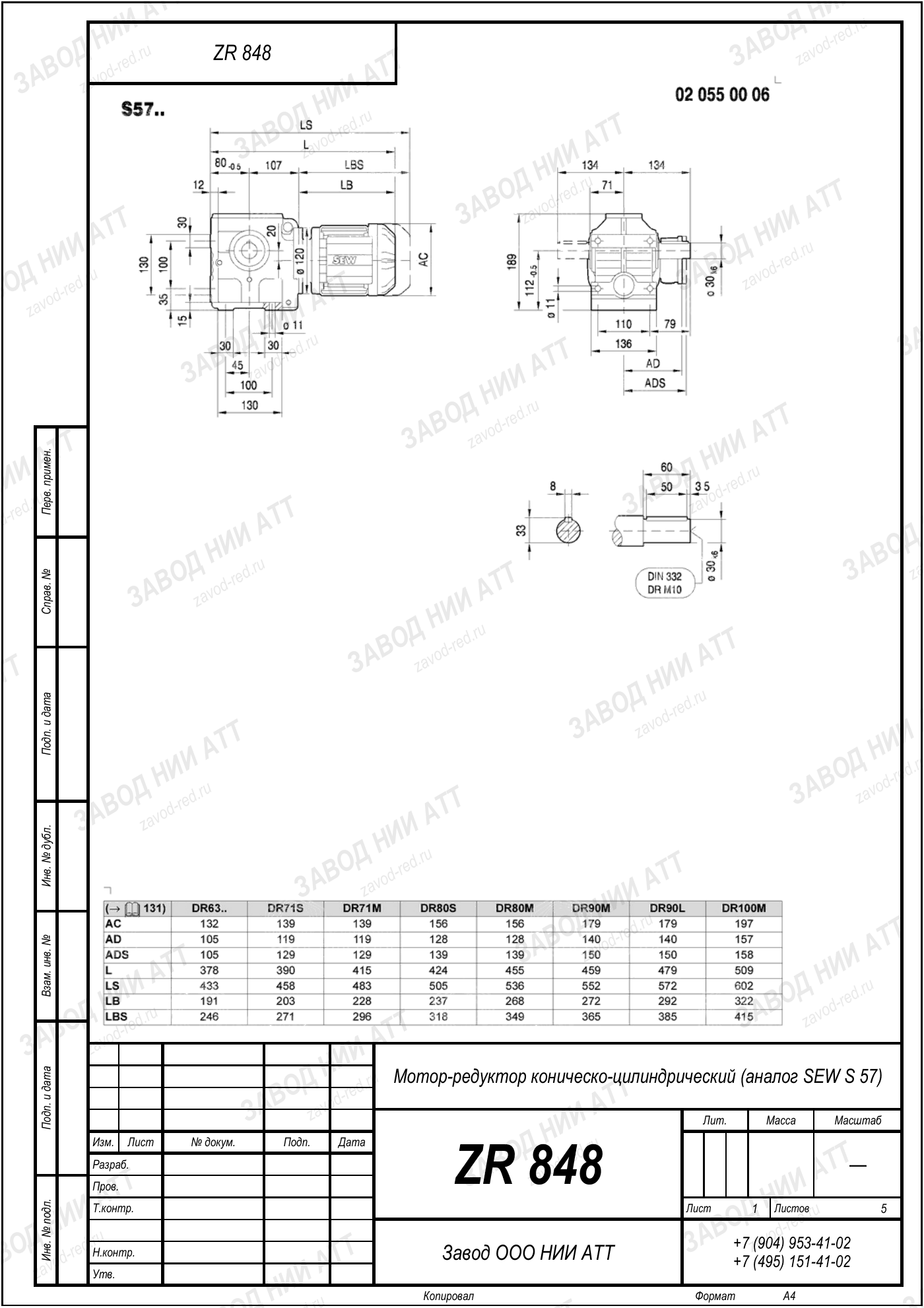

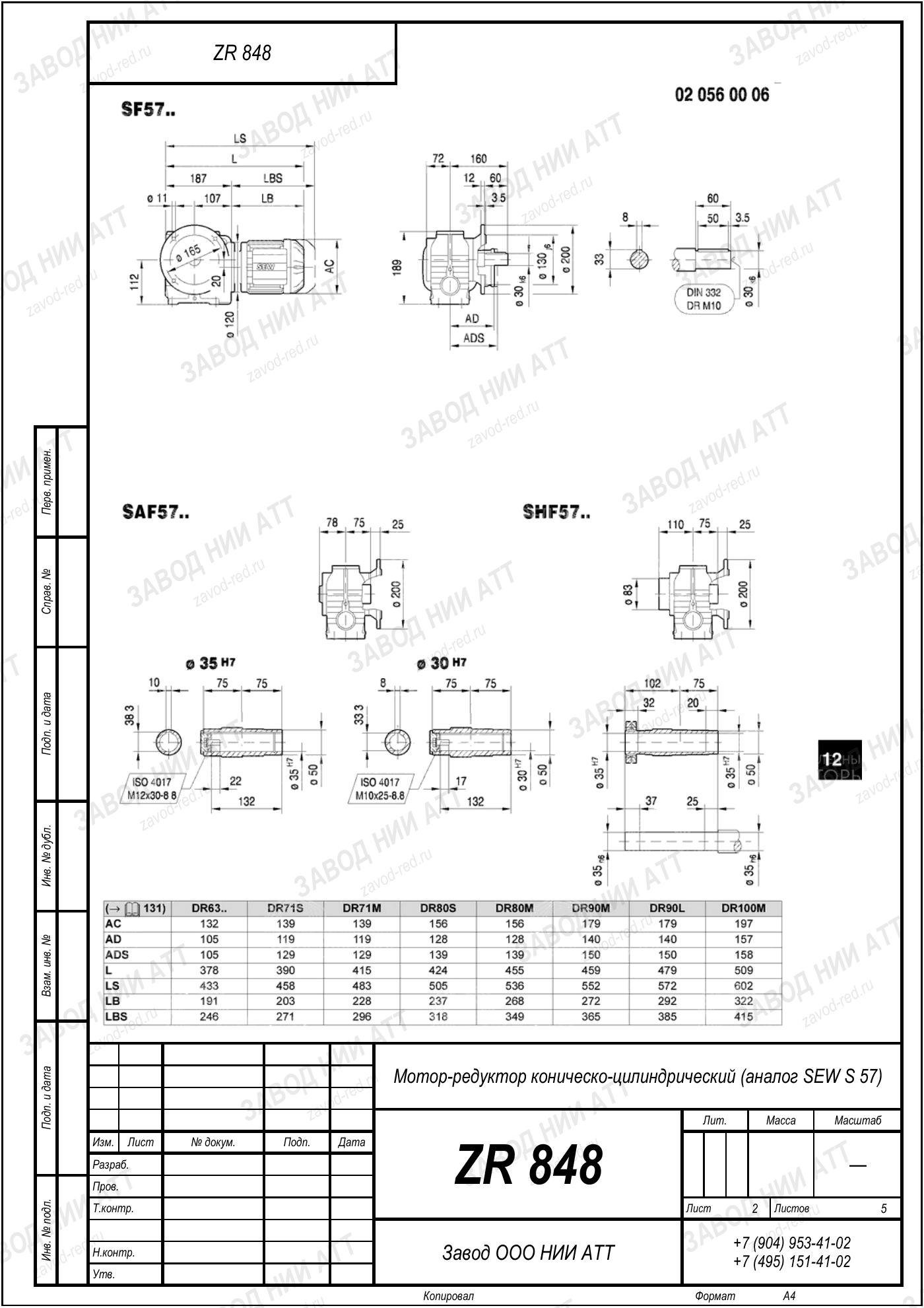

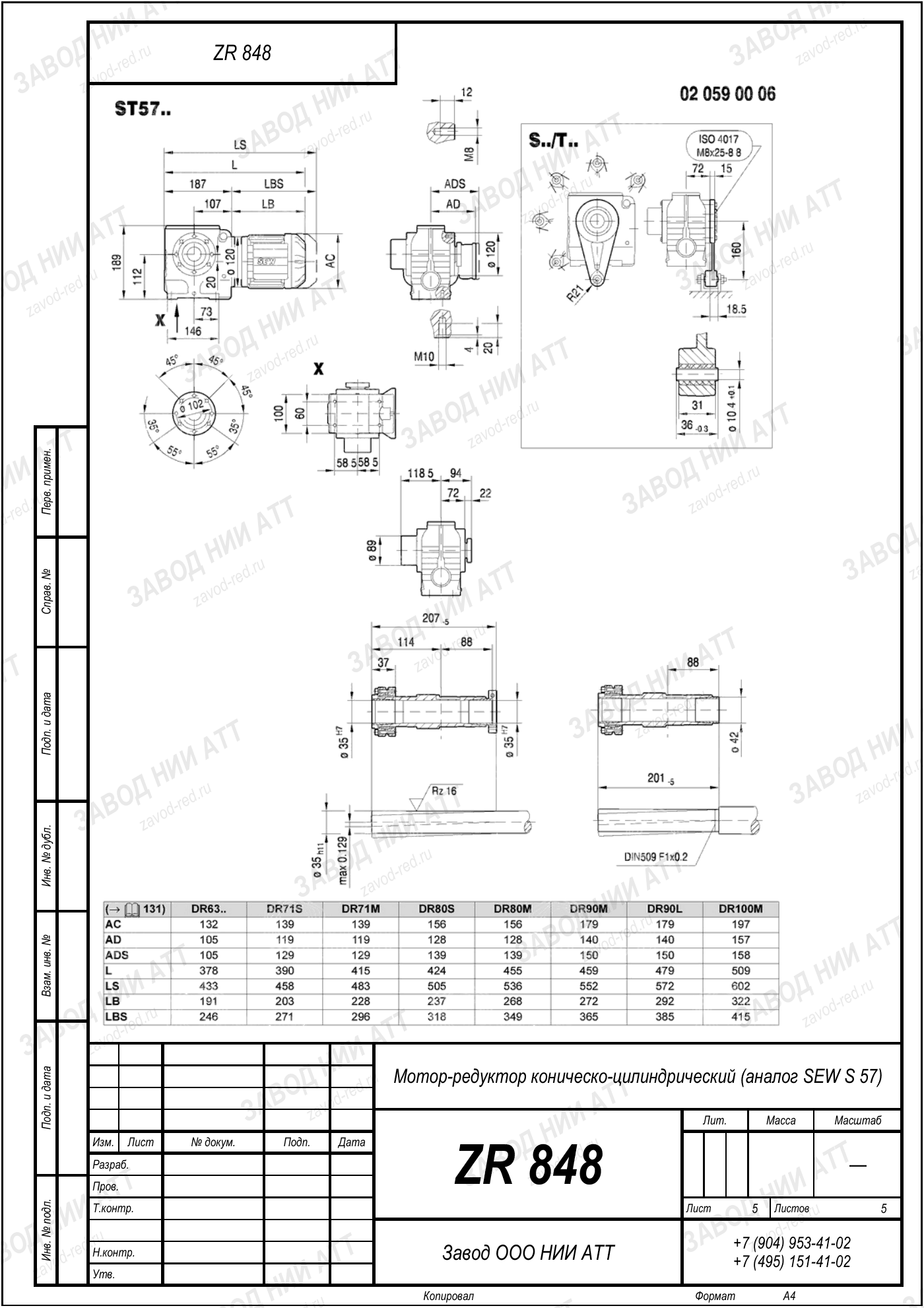

Габаритный и присоединительный чертёж модели SEW S 57 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде SEW S 57 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | S | показывает, какая передача внутри корпуса — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 57 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=63,3 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 0,55 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,1–3 кВт |
| Момент на выходе | 245 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | SA 57, SAF 57, SH 57, SF 57 | не путать с типоразмером: габарит один, отличие в присоединении |
Позицию внутри ряда задают два числа: передаточное 63,3 — отсюда 21 об/мин на выходе, и мощность двигателя 0,55 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
По нашему ряду это ZR 848; проверяем по четырём числам, а не по созвучию обозначений.
Тот же типоразмер 57 встречается в обозначениях SA 57 — с полым валом; SAF 57 — полый вал и круглый фланец; SH 57 — полый вал со стяжным диском; SF 57 — с круглым фланцем. В запросах и на шильдах пишут и слитно: SA57, SAF57, SH57, SF57. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 848 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Заказ по одному названию SEW S 57 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Присоединительные размеры у ZR 848 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Обороты на выходе другие — и обслуживание другое: среднетихоходное исполнение по общей таблице ряда не обслуживают. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Один типоразмер SEW S 57, разные обороты и момент на выходном валу:
На выходном валу 21 об/мин при стандартных 1450 об/мин на входе. Передаточное 63,3 — это отношение входной скорости к выходной.
Номинальный момент на выходе 245 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 0,55 кВт. Дайте мощность и обороты мотора, посчитаем.
ZR 848 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Позиция определяется парой «передаточное и мощность». У соседних исполнений SEW S 57 обороты другие: выше передаточное — медленнее вал и больше момент.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Ряд SEW S 57 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднетихоходное исполнение: 21 об/мин на выходе и момент 245 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 848.
