SEW R 97 в исполнении i=216 с двигателем 2,2 кВт — тихоходное исполнение: на выходном валу 6,5 об/мин. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Такие обороты ставят в приводы шнековых питателей, лопастных мешалок и скребков. Момент в каталоге на эту позицию не заявлен — рассчитаем по вашей машине, нужны усилие и плечо приложения.
Что даёт эта серия. Входной и выходной валы расположены на одной оси. Одноступенчатые RX (6 типоразмеров 57–107): момент 69–830 Нм, передаточное число i = 1,30–8,65, мощность 0,12–45 кВт — для высоких выходных скоростей. Дву- и трёхступенчатые R (15 типоразмеров 07–167): момент 50–20 000 Нм, i = 3,21–289,74 (в сдвоенном исполнении до i = 27 001), мощность 0,12–90 кВт — самый широкий и наиболее мелко ступенчатый ряд передаточных чисел в линейке SEW.
Место в ряду. На один типоразмер SEW R 97 приходится 64 передаточных: нижняя граница 4, верхняя 6077. Это исполнение 35-е по счёту: следующая ступень вниз по скорости — i=229 (6,3 об/мин), вверх — i=200 (7,2 об/мин). По двигателю ряд идёт от 0,25 до 30 кВт, здесь 2,2 кВт — 7-я мощность из 17. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Оригинал SEW R 97 везём под заказ. Наш ZR 999 повторяет посадочные размеры — основание и обвязка остаются прежними.

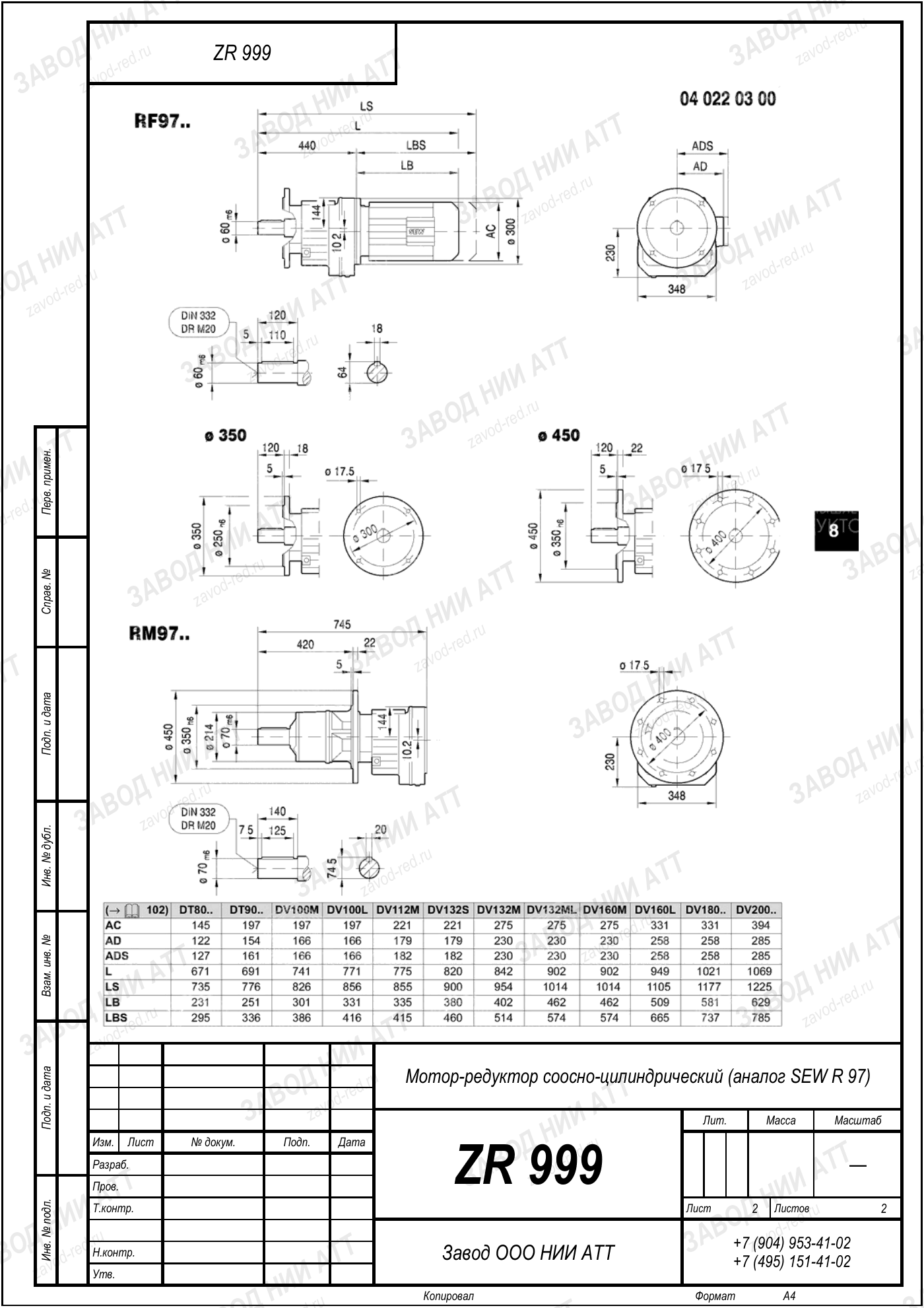

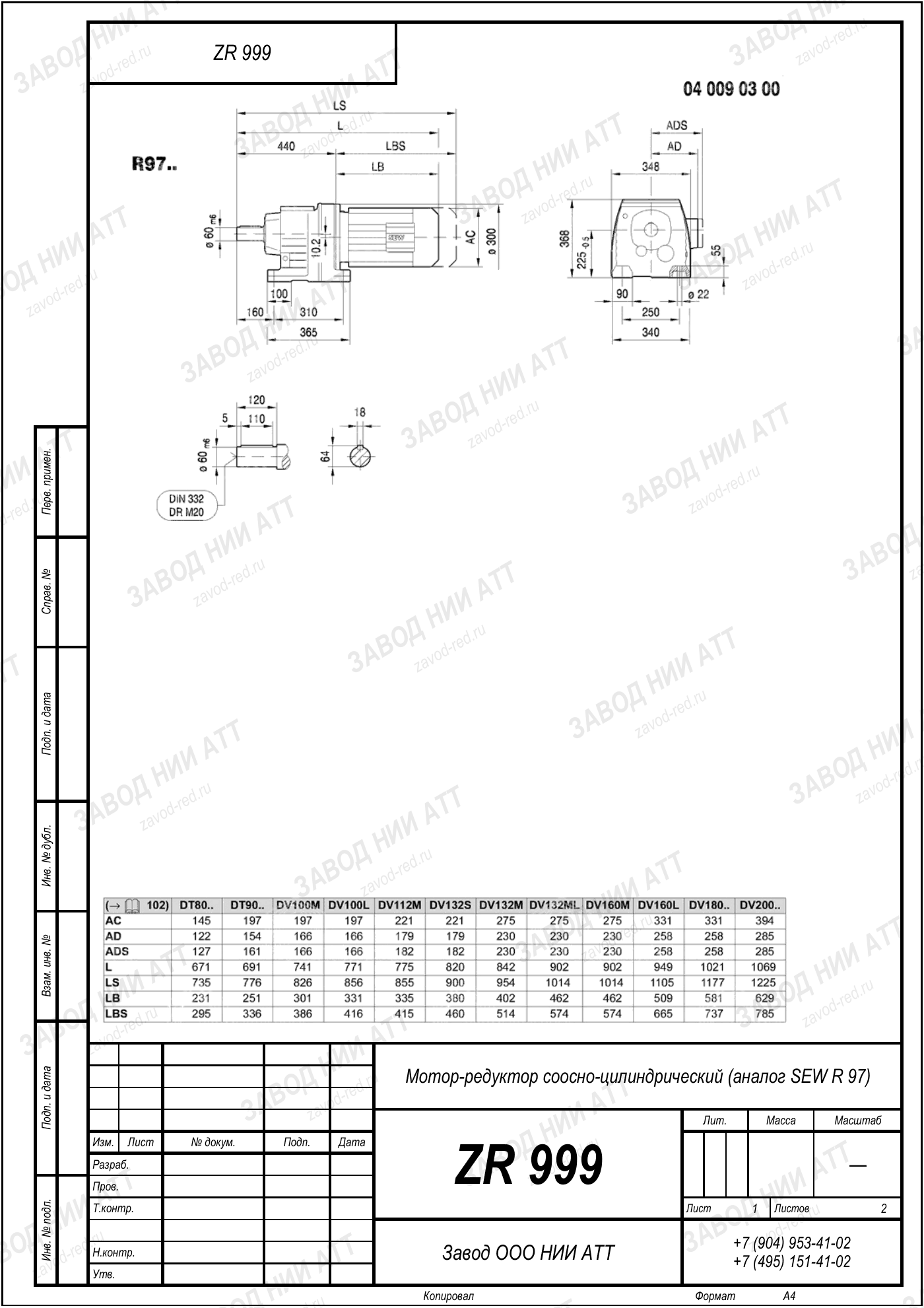

Габаритный и присоединительный чертёж модели SEW R 97 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение SEW R 97 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | R | индекс серии читается как тип редуктора: соосно-цилиндрический |
|---|---|---|
| Типоразмер | 97 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=216 | подобрано под нужные выходные обороты; в пределах модели доступно 4–289 |
| Мощность двигателя | 2,2 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,2–30 кВт |
| Исполнения | RF 97, RZ 97, RX 97 | не путать с типоразмером: габарит один, отличие в присоединении |
Позицию внутри ряда задают два числа: передаточное 216 — отсюда 6,5 об/мин на выходе, и мощность двигателя 2,2 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
Наш аналог: ZR 999. Подбор ведём от момента и оборотов вашей машины.
Тот же типоразмер 97 встречается в обозначениях RF 97 — с круглым фланцем; RZ 97 — с фланцем-лапами; RX 97 — одноступенчатый. В запросах и на шильдах пишут и слитно: RF97, RZ97, RX97. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Российский аналог ZR 999 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Название SEW R 97 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
ZR 999 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
Не переносите сюда сроки соседа по ряду — тихоходное исполнение изнашивается иначе. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
Один типоразмер SEW R 97, разные обороты и момент на выходном валу:
На выходном валу 6,5 об/мин при стандартных 1450 об/мин на входе. Передаточное 216 — это отношение входной скорости к выходной.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 2,2 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
Присоединительные размеры ZR 999 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 6,5 об/мин, вторая — какой момент привод удержит без перегрева.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Каталог SEW R 97 — это ряд из десятков позиций с общим корпусом. Эта позиция — тихоходное исполнение: 6,5 об/мин на выходе. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
ZR 999 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
