В этой позиции SEW R 87 стоит ступень i=63 с двигателем 1,5 кВт: рабочая скорость 22 об/мин. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Такие обороты ставят в приводы цепных конвейеров, норий и тарельчатых питателей. Момент под вашу машину считаем по паспорту: пришлите усилие и плечо — подберём исполнение с запасом.
Про серию. Входной и выходной валы расположены на одной оси. Одноступенчатые RX (6 типоразмеров 57–107): момент 69–830 Нм, передаточное число i = 1,30–8,65, мощность 0,12–45 кВт — для высоких выходных скоростей. Дву- и трёхступенчатые R (15 типоразмеров 07–167): момент 50–20 000 Нм, i = 3,21–289,74 (в сдвоенном исполнении до i = 27 001), мощность 0,12–90 кВт — самый широкий и наиболее мелко ступенчатый ряд передаточных чисел в линейке SEW.
Место в ряду. Вилка передаточных у SEW R 87 — от 5 до 246, внутри 34 ступеней. Это исполнение 22-е по счёту: следующая ступень вниз по скорости — i=72 (20 об/мин), вверх — i=60 (24 об/мин). По двигателю ряд идёт от 0,25 до 22 кВт, здесь 1,5 кВт — 6-я мощность из 16. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
SEW R 87 поставляем под заказ; наш аналог — ZR 989, встаёт на штатное место без переделки рамы.

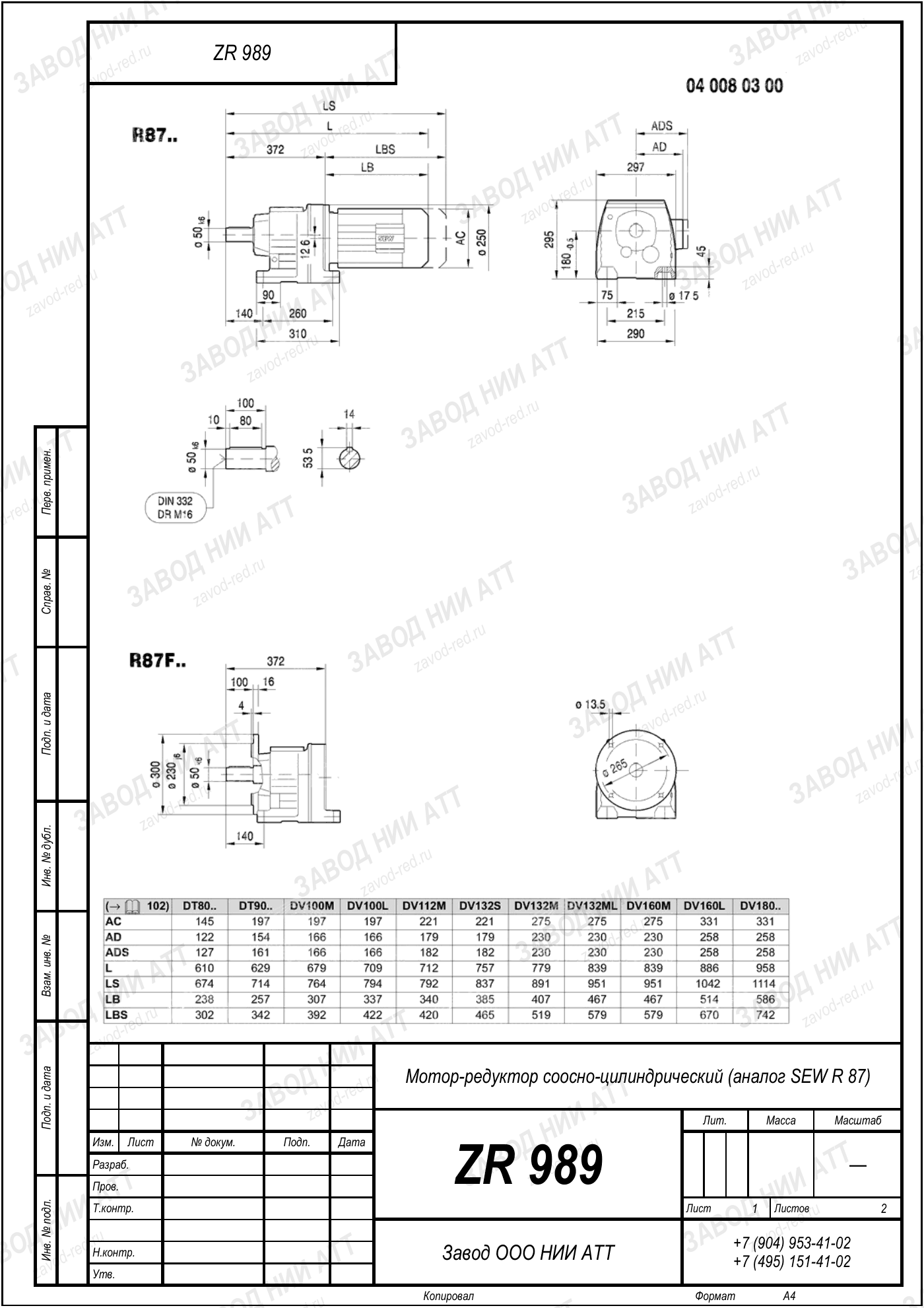

Габаритный и присоединительный чертёж модели SEW R 87 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код SEW R 87 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | R | семейство редукторов с общей кинематикой — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 87 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=63 | отношение входных оборотов к выходным для этой позиции; ряд модели — 5–246 |
| Мощность двигателя | 1,5 кВт | задаёт момент на выходе этой позиции; вилка по модели — 0,2–22 кВт |
| Исполнения | RF 87, RZ 87, RX 87 | различаются только выходным валом и способом крепления: лапы или фланец |
Позицию внутри ряда задают два числа: передаточное 63 — отсюда 22 об/мин на выходе, и мощность двигателя 1,5 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Этой позиции отвечает ZR 989 — соответствие считаем по нагрузке, а не по таблице кодов.
Тот же типоразмер 87 встречается в обозначениях RF 87 — с круглым фланцем; RZ 87 — с фланцем-лапами; RX 87 — одноступенчатый. В запросах и на шильдах пишут и слитно: RF87, RZ87, RX87. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 989 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Заказ по одному названию SEW R 87 обычно и приводит к пересорту. Нужны четыре числа с шильда.
ZR 989 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
среднетихоходное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Соседи SEW R 87 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 22 об/мин при стандартных 1450 об/мин на входе. Передаточное 63 — это отношение входной скорости к выходной.
Формально да, но это уже другой расчёт: под 1,5 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Сверлить и резать под ZR 989 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Смотрите на обороты: эта позиция даёт 22 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
У SEW R 87 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднетихоходное исполнение: 22 об/мин на выходе. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 989.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
