Перед вами среднескоростное исполнение ряда SEW R 77: i=12 с двигателем 3 кВт, выход 114 об/мин. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Такие обороты ставят в приводы центробежных насосов, намоточных устройств и вальцов. Момент в каталоге на эту позицию не заявлен — рассчитаем по вашей машине, нужны усилие и плечо приложения.
Что даёт эта серия. Входной и выходной валы расположены на одной оси. Одноступенчатые RX (6 типоразмеров 57–107): момент 69–830 Нм, передаточное число i = 1,30–8,65, мощность 0,12–45 кВт — для высоких выходных скоростей. Дву- и трёхступенчатые R (15 типоразмеров 07–167): момент 50–20 000 Нм, i = 3,21–289,74 (в сдвоенном исполнении до i = 27 001), мощность 0,12–90 кВт — самый широкий и наиболее мелко ступенчатый ряд передаточных чисел в линейке SEW.
Место в ряду. Выходные обороты задаёт передаточное — у SEW R 77 их 31, от 5 до 195. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=14 (104 об/мин), вверх — i=10 (145 об/мин). По двигателю ряд идёт от 0,12 до 11 кВт, здесь 3 кВт — 10-я мощность из 15. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Оригинал SEW R 77 везём под заказ. Наш ZR 979 повторяет посадочные размеры — основание и обвязка остаются прежними.

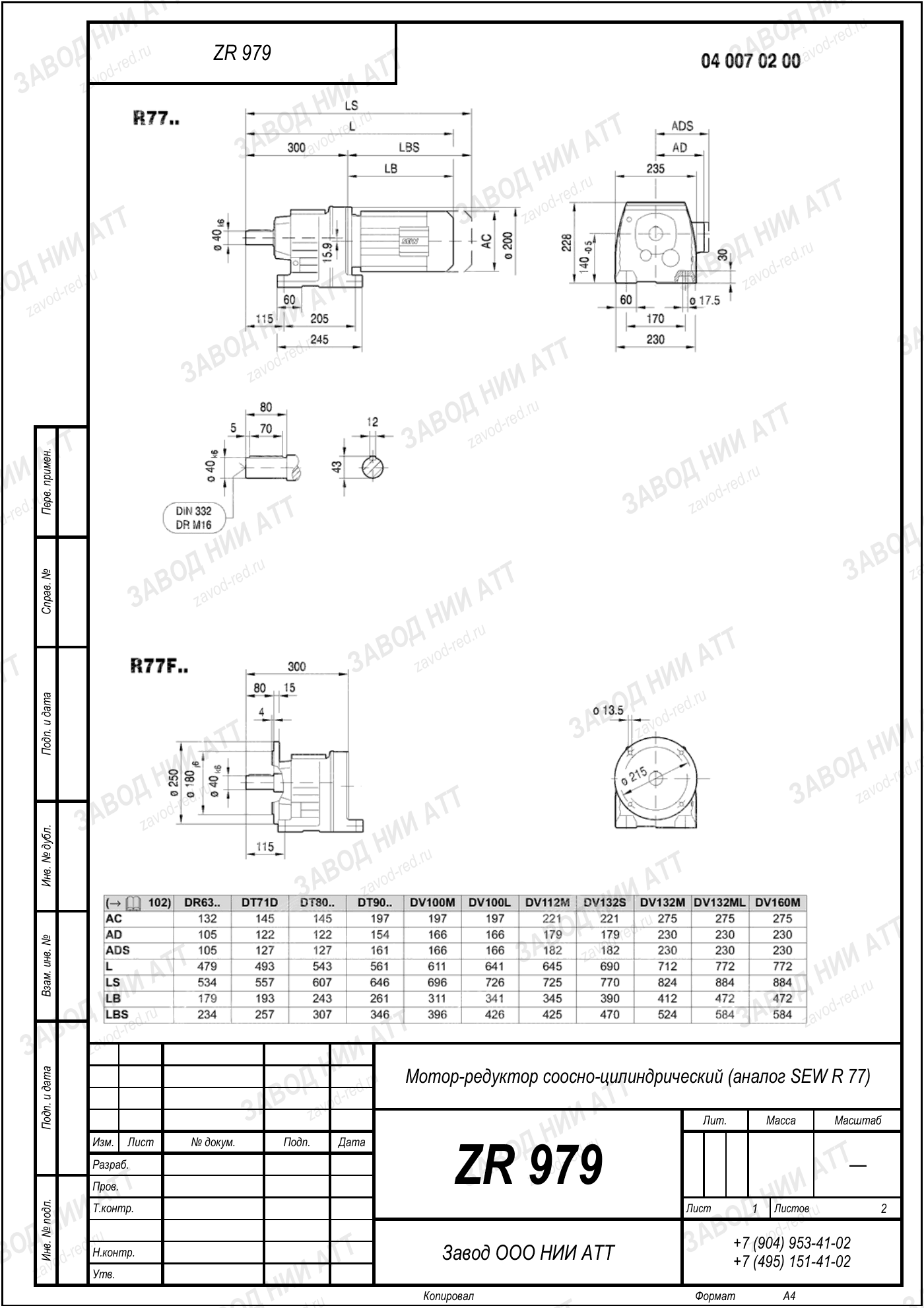

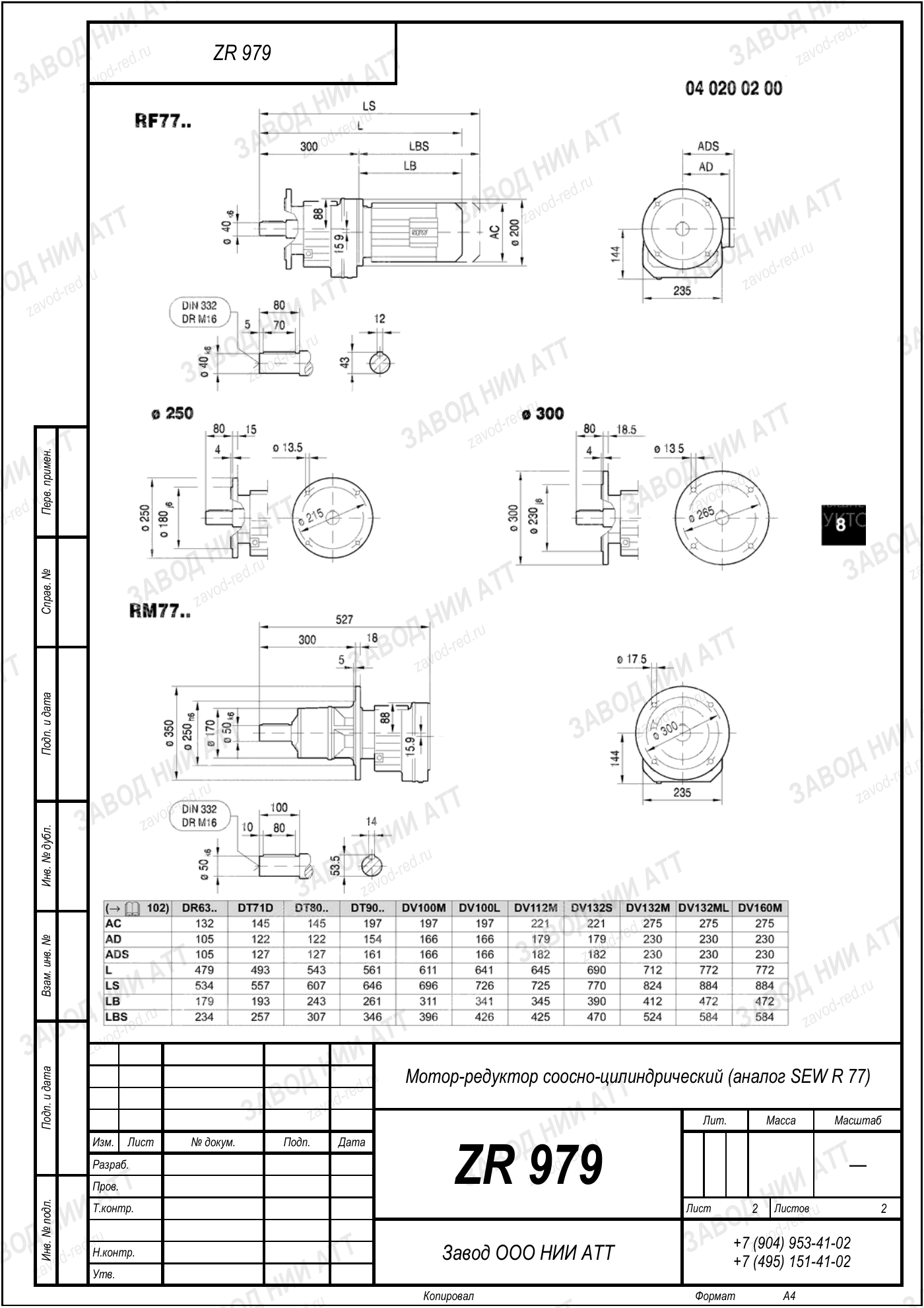

Габаритный и присоединительный чертёж модели SEW R 77 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
SEW R 77 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | R | одна серия — одна схема передачи, здесь соосно-цилиндрический |
|---|---|---|
| Типоразмер | 77 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=12 | задано набором зубчатых колёс этого исполнения; по модели выбирают из 5–195 |
| Мощность двигателя | 3 кВт | фактическая для этой сборки; модель как семейство — 0,1–11 кВт |
| Исполнения | RF 77, RZ 77, RX 77 | одна кинематика, разное присоединение: тип вала и крепление корпуса |
Позицию внутри ряда задают два числа: передаточное 12 — отсюда 114 об/мин на выходе, и мощность двигателя 3 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
В нашей номенклатуре этой позиции соответствует ZR 979: подбираем по моменту и передаточному, а не по названию.
Тот же типоразмер 77 встречается в обозначениях RF 77 — с круглым фланцем; RZ 77 — с фланцем-лапами; RX 77 — одноступенчатый. В запросах и на шильдах пишут и слитно: RF77, RZ77, RX77. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Российский аналог ZR 979 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду SEW R 77. Проверьте их по своей машине.
На замену ставим ZR 979: считаем по моменту и передаточному, а не по каталожному коду.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
Обороты на выходе другие — и обслуживание другое: среднескоростное исполнение по общей таблице ряда не обслуживают. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
Соседние по передаточному исполнения SEW R 77 — установочные размеры те же, выходная скорость другая:
На выходном валу 114 об/мин при стандартных 1450 об/мин на входе. Передаточное 12 — это отношение входной скорости к выходной.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 3 кВт. Дайте параметры мотора, посчитаем.
У нас это ZR 979. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Сравните 114 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду SEW R 77.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Определить нужное исполнение SEW R 77 по виду нельзя — только по числам с шильда. Эта позиция — среднескоростное исполнение: 114 об/мин на выходе. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 979.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
