Позиция SEW R 37 i=11 с двигателем 1,1 кВт относится к среднескоростное исполнениям ряда: 118 об/мин. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Такие обороты ставят в приводы центробежных насосов, намоточных устройств и вальцов. По моменту работаем от задачи: опишите, что приводите, и мы подберём позицию с запасом.
Чем отличается серия. Входной и выходной валы расположены на одной оси. Одноступенчатые RX (6 типоразмеров 57–107): момент 69–830 Нм, передаточное число i = 1,30–8,65, мощность 0,12–45 кВт — для высоких выходных скоростей. Дву- и трёхступенчатые R (15 типоразмеров 07–167): момент 50–20 000 Нм, i = 3,21–289,74 (в сдвоенном исполнении до i = 27 001), мощность 0,12–90 кВт — самый широкий и наиболее мелко ступенчатый ряд передаточных чисел в линейке SEW.
Место в ряду. Вилка передаточных у SEW R 37 — от 3 до 572, внутри 46 ступеней. Это исполнение 8-е по счёту: следующая ступень вниз по скорости — i=13 (112 об/мин), вверх — i=10 (145 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 1,1 кВт — 7-я мощность из 10. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Кроме оригинала SEW R 37 предлагаем ZR 939 — тот же габарит и крепление, срок поставки короче.

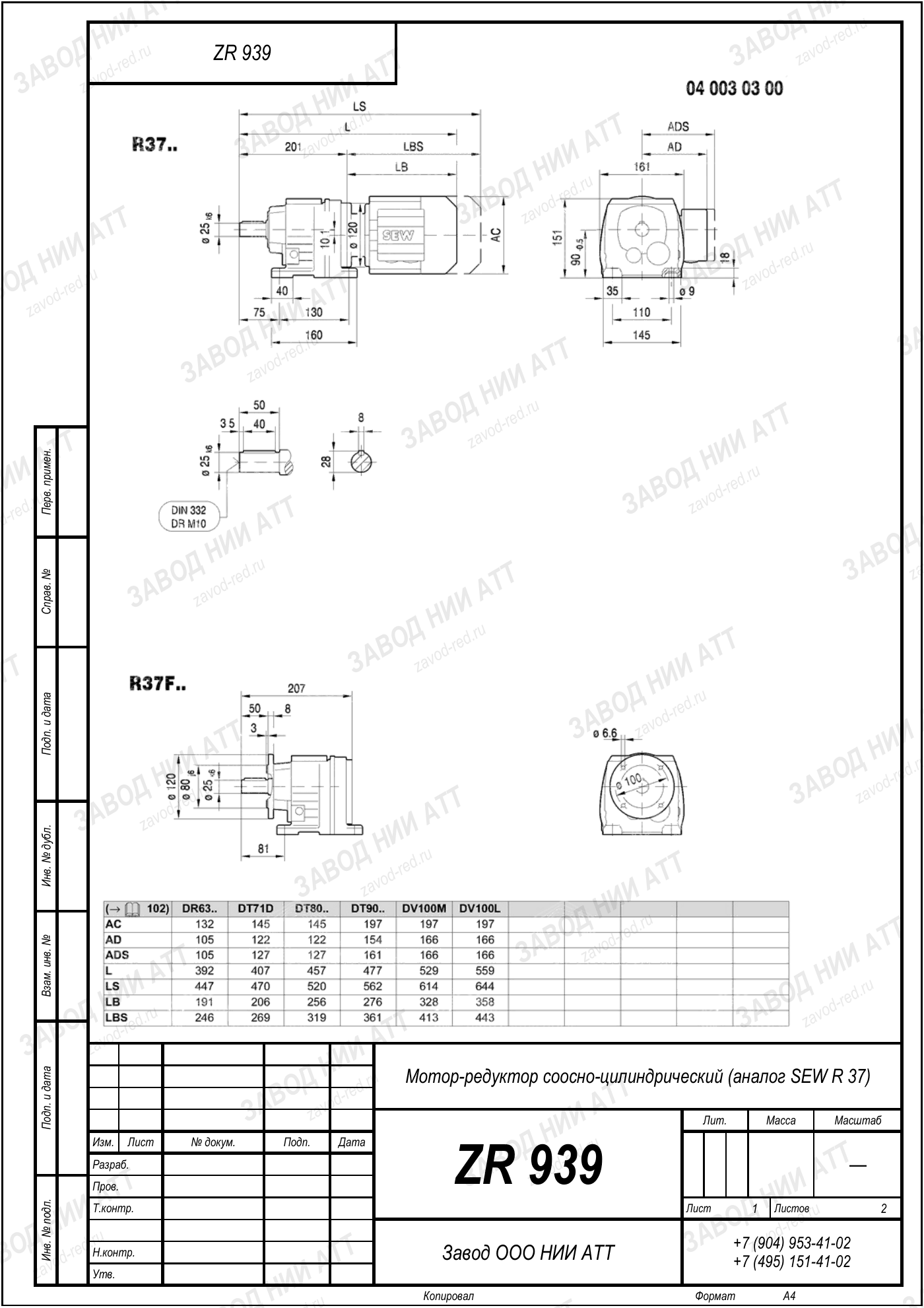

Габаритный и присоединительный чертёж модели SEW R 37 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
SEW R 37 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | R | кинематическая схема редуктора — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 37 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=11 | отношение входных оборотов к выходным для этой позиции; ряд модели — 3–134 |
| Мощность двигателя | 1,1 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 0,1–3 кВт |
| Исполнения | RF 37, RZ 37, RX 37 | подбирается по узлу машины: куда садится вал и на чём стоит редуктор |
Позицию внутри ряда задают два числа: передаточное 11 — отсюда 118 об/мин на выходе, и мощность двигателя 1,1 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Замена по нашему каталогу — ZR 939. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Тот же типоразмер 37 встречается в обозначениях RF 37 — с круглым фланцем; RZ 37 — с фланцем-лапами; RX 37 — одноступенчатый. В запросах и на шильдах пишут и слитно: RF37, RZ37, RX37. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 939 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Прежде чем оформлять SEW R 37, сверьте четыре числа: по ним позиция и определяется.
ZR 939 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
После обкатки масло меняют по конкретной позиции: исполнение среднескоростное, и срок замены тут свой. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Не подошли обороты — соседние исполнения SEW R 37 на том же корпусе:
На выходном валу 118 об/мин при стандартных 1450 об/мин на входе. Передаточное 11 — это отношение входной скорости к выходной.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 1,1 кВт. Пришлите данные мотора — посчитаем, что получится.
Присоединительные размеры ZR 939 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 118 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Ряд SEW R 37 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднескоростное исполнение: 118 об/мин на выходе. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 939.
