В этой позиции SEW R 167 стоит ступень i=51 с двигателем 45 кВт: рабочая скорость 28 об/мин. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Такие обороты ставят в приводы ленточных и цепных конвейеров, элеваторов, питателей. Момент под вашу машину считаем по паспорту: пришлите усилие и плечо — подберём исполнение с запасом.
Про серию. Входной и выходной валы расположены на одной оси. Одноступенчатые RX (6 типоразмеров 57–107): момент 69–830 Нм, передаточное число i = 1,30–8,65, мощность 0,12–45 кВт — для высоких выходных скоростей. Дву- и трёхступенчатые R (15 типоразмеров 07–167): момент 50–20 000 Нм, i = 3,21–289,74 (в сдвоенном исполнении до i = 27 001), мощность 0,12–90 кВт — самый широкий и наиболее мелко ступенчатый ряд передаточных чисел в линейке SEW.
Место в ряду. Ряд по SEW R 167 перекрывает 10…229 — это 25 ступеней. Это исполнение 14-е по счёту: следующая ступень вниз по скорости — i=58 (25 об/мин), вверх — i=44 (33 об/мин). По двигателю ряд идёт от 5,5 до 160 кВт, здесь 45 кВт — 9-я мощность из 15. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
SEW R 167 доступен как импортная поставка; замена из нашей номенклатуры — ZR 9169, посадка один в один.

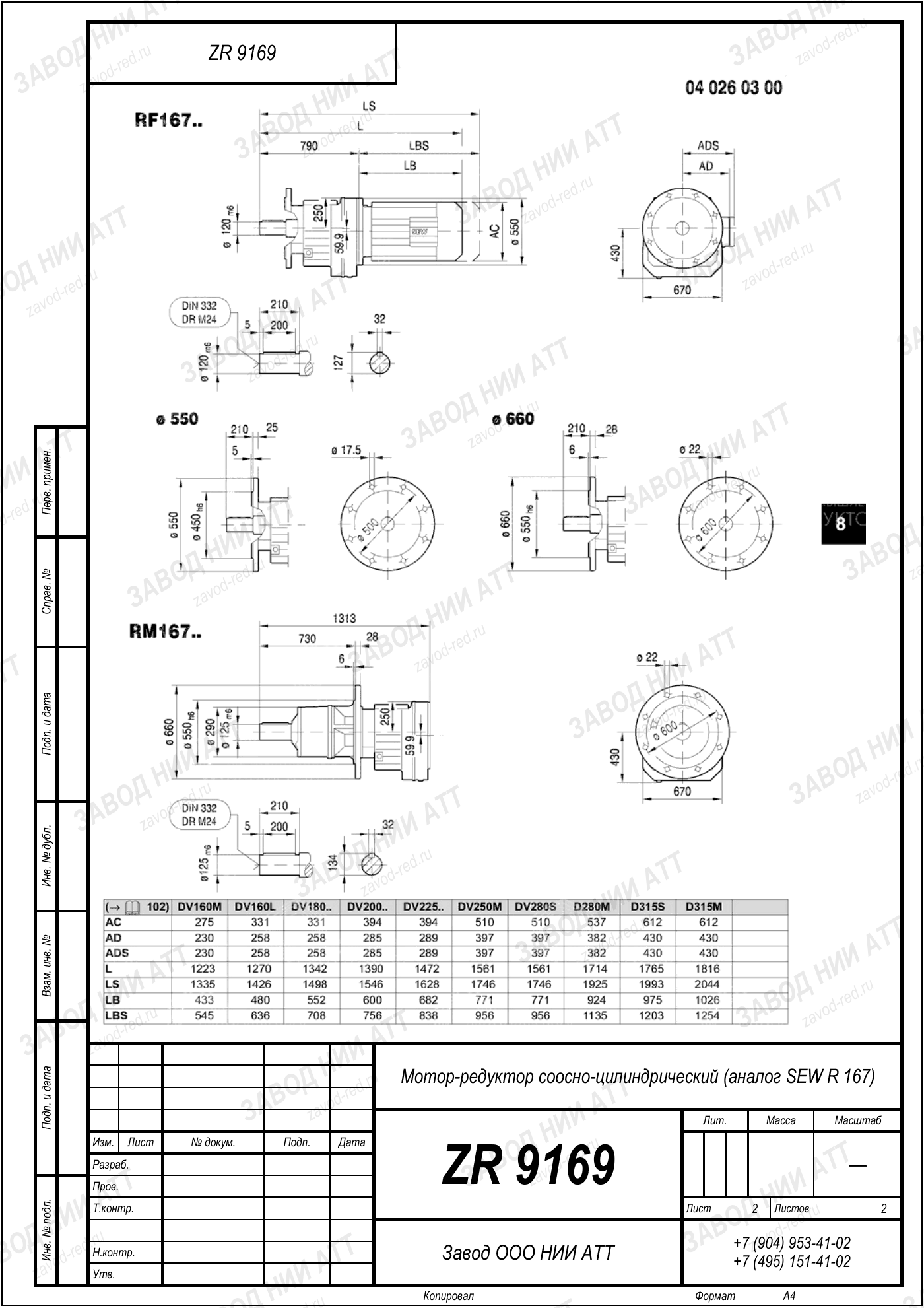

Габаритный и присоединительный чертёж модели SEW R 167 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
SEW R 167 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | R | показывает, какая передача внутри корпуса — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 167 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=51 | подобрано под нужные выходные обороты; в пределах модели доступно 1–229 |
| Мощность двигателя | 45 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 5,5–160 кВт |
| Исполнения | RF 167, RZ 167, RX 167 | одна кинематика, разное присоединение: тип вала и крепление корпуса |
Позицию внутри ряда задают два числа: передаточное 51 — отсюда 28 об/мин на выходе, и мощность двигателя 45 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Замена по нашему каталогу — ZR 9169. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Тот же типоразмер 167 встречается в обозначениях RF 167 — с круглым фланцем; RZ 167 — с фланцем-лапами; RX 167 — одноступенчатый. В запросах и на шильдах пишут и слитно: RF167, RZ167, RX167. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 9169 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду SEW R 167.
ZR 9169 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
В паспорте смотрите строку именно этой позиции: исполнение среднетихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Ближайшие передаточные в ряду SEW R 167 — габарит общий, обороты на выходе другие:
На выходном валу 28 об/мин при стандартных 1450 об/мин на входе. Передаточное 51 — это отношение входной скорости к выходной.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 45 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
ZR 9169 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Позиция определяется парой «передаточное и мощность». У соседних исполнений SEW R 167 обороты другие: выше передаточное — медленнее вал и больше момент.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Каталог SEW R 167 — это ряд из десятков позиций с общим корпусом. Эта позиция — среднетихоходное исполнение: 28 об/мин на выходе. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 9169.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
