Позиция SEW R 147 i=5 с двигателем 75 кВт относится к быстроходное исполнениям ряда: 251 об/мин при моменте 2850 Н·м. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Такие обороты ставят в приводы центрифуг, дымососов и машин с маховиком. Момент очень высокий для этого ряда — его хватает на привод тяжёлого дробильного и смесительного оборудования; нужна жёсткая рама: на таком моменте корпус пытается провернуться.
Место серии в линейке. Входной и выходной валы расположены на одной оси. Одноступенчатые RX (6 типоразмеров 57–107): момент 69–830 Нм, передаточное число i = 1,30–8,65, мощность 0,12–45 кВт — для высоких выходных скоростей. Дву- и трёхступенчатые R (15 типоразмеров 07–167): момент 50–20 000 Нм, i = 3,21–289,74 (в сдвоенном исполнении до i = 27 001), мощность 0,12–90 кВт — самый широкий и наиболее мелко ступенчатый ряд передаточных чисел в линейке SEW.
Что даёт эта позиция на машине. При 251 об/мин и моменте 2850 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 2,63 м/с при тяговом усилии 28500 Н; через шкив ⌀160 мм на выходной вал придёт около 35625 Н радиальной нагрузки. На монтаж уходят три цифры: 75 кВт, фланец IEC 280 и 138 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Полный оборот выходного вала — 0,2 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Ряд по SEW R 147 перекрывает 5…163 — это 24 ступеней. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=7 (207 об/мин). По двигателю ряд идёт от 4 до 90 кВт, здесь 75 кВт — 13-я мощность из 14. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
SEW R 147 поставляем под заказ; наш аналог — ZR 9149, встаёт на штатное место без переделки рамы.

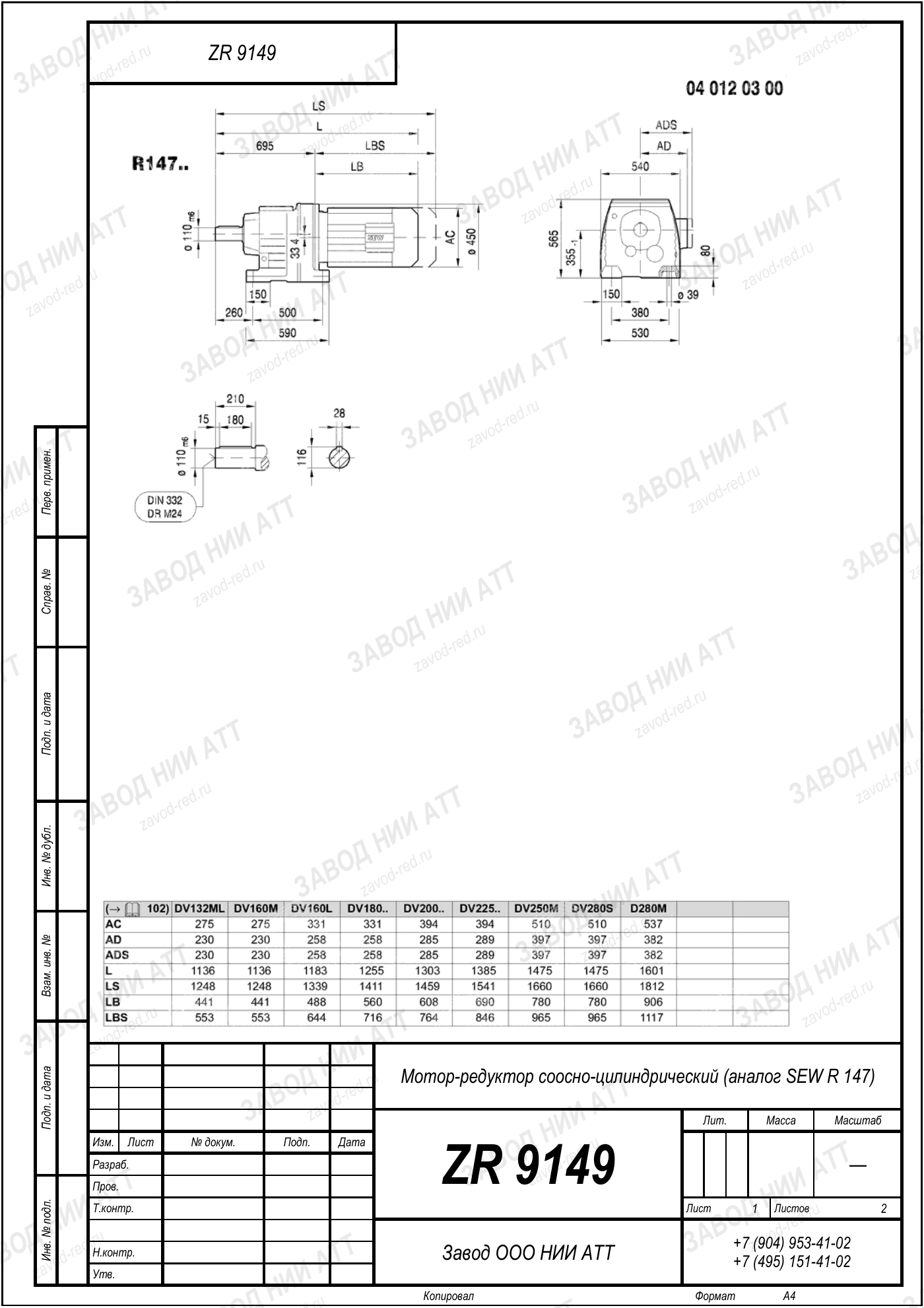

Габаритный и присоединительный чертёж модели SEW R 147 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия SEW R 147 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | R | говорит о типе передачи, а не о размере — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 147 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=5 | здесь число одно; нужно другое — в модели есть весь ряд 5–163 |
| Мощность двигателя | 75 кВт | задаёт момент на выходе этой позиции; вилка по модели — 4–90 кВт |
| Момент на выходе | 2850 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | RF 147, RZ 147, RX 147 | полый вал надевается на вал машины, фланец заменяет лапы; передача одна |
Позицию внутри ряда задают два числа: передаточное 5 — отсюда 251 об/мин на выходе, и мощность двигателя 75 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Этой позиции отвечает ZR 9149 — соответствие считаем по нагрузке, а не по таблице кодов.
Тот же типоразмер 147 встречается в обозначениях RF 147 — с круглым фланцем; RZ 147 — с фланцем-лапами; RX 147 — одноступенчатый. В запросах и на шильдах пишут и слитно: RF147, RZ147, RX147. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 9149 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
В ряду SEW R 147 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Наш ZR 9149 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
После обкатки масло меняют по конкретной позиции: исполнение быстроходное, и срок замены тут свой. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Один типоразмер SEW R 147, разные обороты и момент на выходном валу:
На выходном валу 251 об/мин при стандартных 1450 об/мин на входе. Передаточное 5 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2850 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 75 кВт — пришлите данные, посчитаем.
Переходная плита не понадобится: ZR 9149 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Сравните 251 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду SEW R 147.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Марка SEW R 147 говорит о габарите, а не о скорости и моменте. Эта позиция — быстроходное исполнение: 251 об/мин на выходе и момент 2850 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 9149.
