SEW R 107 i=92 с двигателем 4 кВт — среднетихоходное исполнение. Выходной вал вращается со скоростью 15 об/мин. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Такие обороты ставят в приводы ленточных транспортёров, ковшовых элеваторов и питателей. Момент подбираем расчётом — сообщите нагрузку и режим пусков, дадим исполнение с запасом.
Особенность серии. Входной и выходной валы расположены на одной оси. Одноступенчатые RX (6 типоразмеров 57–107): момент 69–830 Нм, передаточное число i = 1,30–8,65, мощность 0,12–45 кВт — для высоких выходных скоростей. Дву- и трёхступенчатые R (15 типоразмеров 07–167): момент 50–20 000 Нм, i = 3,21–289,74 (в сдвоенном исполнении до i = 27 001), мощность 0,12–90 кВт — самый широкий и наиболее мелко ступенчатый ряд передаточных чисел в линейке SEW.
Место в ряду. Корпус один, передаточные разные: у SEW R 107 их 34, от 4 до 251. Это исполнение 25-е по счёту: следующая ступень вниз по скорости — i=102 (14 об/мин), вверх — i=78 (19 об/мин). По двигателю ряд идёт от 0,75 до 45 кВт, здесь 4 кВт — 6-я мощность из 16. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
SEW R 107 поставляем под заказ; наш аналог — ZR 9109, встаёт на штатное место без переделки рамы.

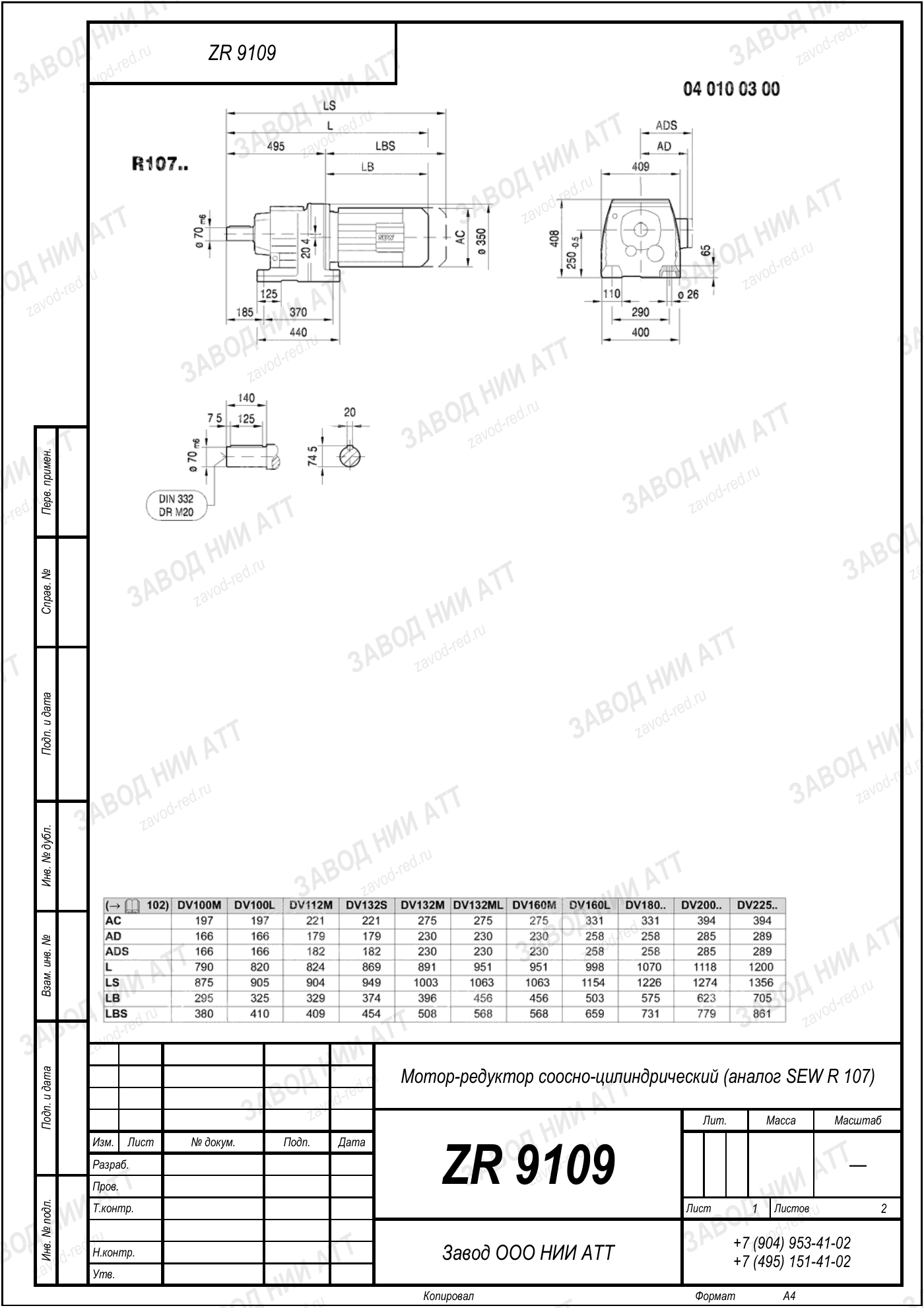

Габаритный и присоединительный чертёж модели SEW R 107 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении SEW R 107 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | R | конструктивный признак всей линейки: редуктор соосно-цилиндрический |
|---|---|---|
| Типоразмер | 107 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=92 | во столько раз обороты на выходе ниже входных; по модели — 4–251 |
| Мощность двигателя | 4 кВт | задаёт момент на выходе этой позиции; вилка по модели — 0,8–45 кВт |
| Исполнения | RF 107, RZ 107, RX 107 | сплошной или полый вал, лапы или фланец при той же передаче |
Позицию внутри ряда задают два числа: передаточное 92 — отсюда 15 об/мин на выходе, и мощность двигателя 4 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Наш аналог: ZR 9109. Подбор ведём от момента и оборотов вашей машины.
Тот же типоразмер 107 встречается в обозначениях RF 107 — с круглым фланцем; RZ 107 — с фланцем-лапами; RX 107 — одноступенчатый. В запросах и на шильдах пишут и слитно: RF107, RZ107, RX107. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 9109 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду SEW R 107.
ZR 9109 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Обороты на выходе другие — и обслуживание другое: среднетихоходное исполнение по общей таблице ряда не обслуживают. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Соседние по передаточному исполнения SEW R 107 — установочные размеры те же, выходная скорость другая:
На выходном валу 15 об/мин при стандартных 1450 об/мин на входе. Передаточное 92 — это отношение входной скорости к выходной.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 4 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Переходная плита не понадобится: ZR 9109 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Смотрите на обороты: эта позиция даёт 15 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Ряд SEW R 107 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднетихоходное исполнение: 15 об/мин на выходе. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 9109.
