SEW KVF 67 i=6,57 с двигателем 0,55 кВт — быстроходное исполнение. Выходной вал вращается со скоростью 221 об/мин при моменте 24 Н·м. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Такая скорость нужна в приводах вентиляторов, сепараторов и приводов с большой инерцией, момент небольшой — это привод небольших питателей, заслонок и лабораторных установок. Учтите: вал тонкий, и перегрузка ударом опаснее статической.
Отличие от соседних серий. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Что даёт эта позиция на машине. При 221 об/мин и моменте 24 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 2,31 м/с при тяговом усилии 240 Н; через шкив ⌀250 мм на выходной вал придёт около 192 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 1,6 А, а не по табличным 0,55 кВт; на посадку это не влияет, фланец остаётся IEC 80. 0,3 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Корпус один, передаточные разные: у SEW KVF 67 их 6, от 6,57 до 145,14. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=12,2 (119 об/мин). По двигателю ряд идёт от 0,1 до 0,75 кВт, здесь 0,55 кВт — 6-я мощность из 7. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Оригинал SEW KVF 67 везём под заказ. Наш ZR 868 · ПР 316 повторяет посадочные размеры — основание и обвязка остаются прежними.
Вместо шпонки — эвольвентные шлицы по DIN 5480: момент передаётся всей боковой поверхностью зубьев. Крепление круглым фланцем B5: редуктор притягивается к плите или корпусу машины по окружности отверстий. Держит ударную и знакопеременную нагрузку там, где шпоночный паз разбивается.
| Обозначение | KVF 67 (пишут также KVF67) |
| Выходной вал | шлицевой полый вал по DIN 5480 |
| Крепление | круглый фланец B5 |
| Тип передачи | коническо-цилиндрический — вход и выход под 90° — привод разворачивает поток мощности на прямой угол |
| Макс. момент на выходе типоразмера | 820 Н·м |
| Макс. радиальная нагрузка на вал | 12 300 Н |
| Обороты на выходе (при 1400 об/мин на входе) | 11–269 об/мин |
| Передаточные числа | 5,2–123,54 |
| Мощность двигателя | 0,1–5,5 кВт |
| Российская замена | ZR 868 · ПР 316 — тот же типоразмер, присоединительные размеры совпадают |
Момент, радиальная нагрузка и обороты приведены по каталогу производителя для типоразмера 67: у исполнений одного типоразмера механика общая, отличается только выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.
Эта позиция в пределах типоразмера. момент этой позиции 24 Н·м — это 3 % от предельных 820 Н·м типоразмера, запас по корпусу большой — типоразмер взят с перекрытием; обороты типоразмера укладываются в 11–269 об/мин, здесь 221 об/мин. Вал и крепление у всех исполнений типоразмера общие — меняется только начинка под передаточное 6,57.

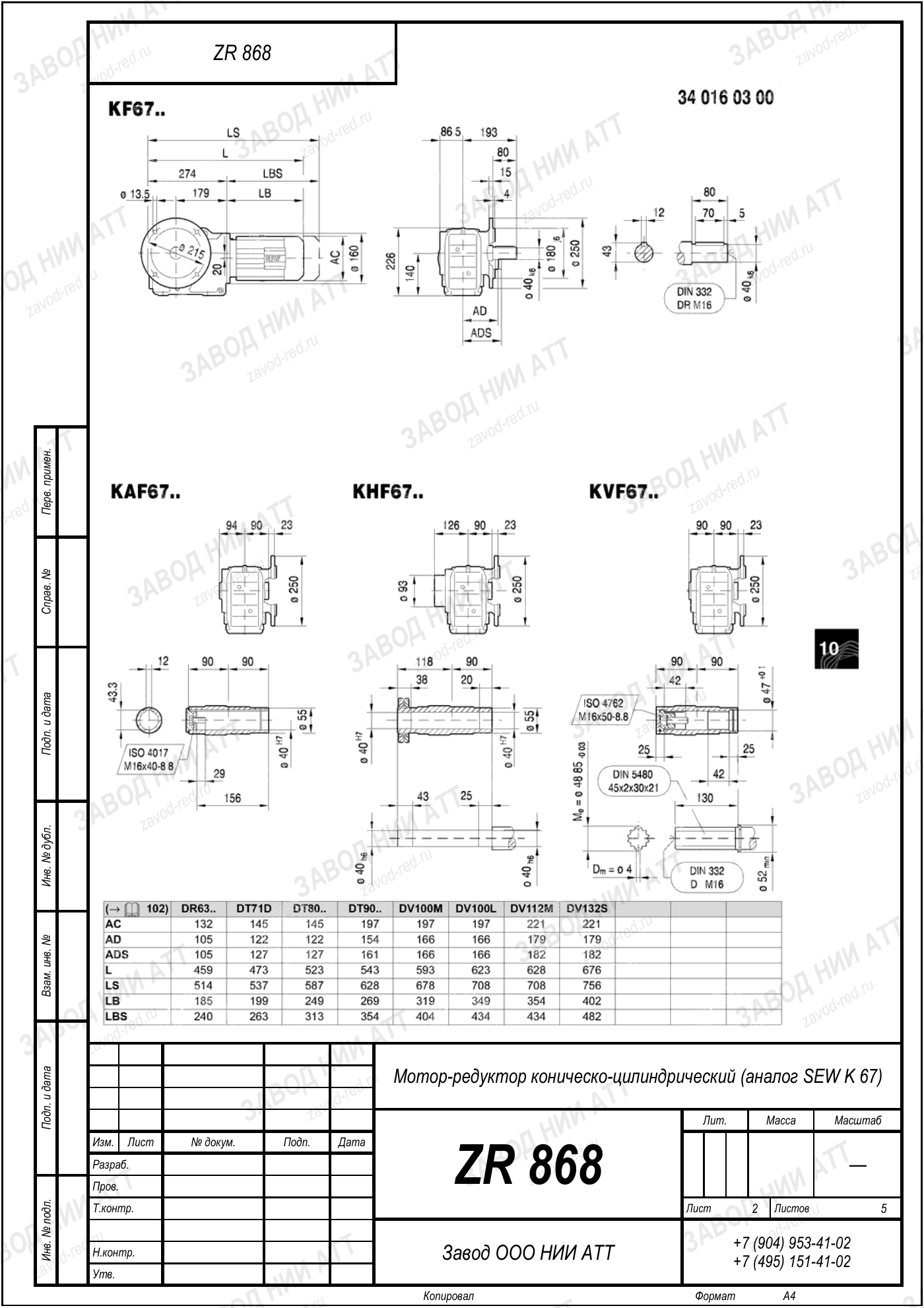

Габаритный и присоединительный чертёж модели SEW KVF 67 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении KVF 67 зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — KVF67, и через пробел — KVF 67, встречается вариант с двигателем (KVF67 DR..). Это одно и то же изделие. Российская замена — ZR 868 · ПР 316: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
В ряду SEW KVF 67 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
ZR 868 · ПР 316 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
быстроходное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Исполнения типоразмера 67 — отличаются выходным валом и креплением, габарит и момент общие:
Где здесь ваша позиция. Вы смотрите SEW KVF 67 i=6,57 — 221 об/мин, 24 Н·м. То же передаточное есть и в остальных 8 исполнениях типоразмера. Ступени у всех перечисленных исполнений одинаковые — выбор идёт по валу и креплению, не по скорости.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера 67 общие, поэтому наш аналог ZR 868 · ПР 316 подбирается к любому из них — уточните вал и фланец при заказе.
| Обозначение | Выход и крепление |
|---|---|
| K 67 | базовое исполнение |
| KA 67 | полый вал со шпоночным пазом, на лапах |
| KAF 67 | полый вал со шпоночным пазом, круглый фланец B5 |
| KF 67 | сплошной цилиндрический вал со шпонкой, круглый фланец B5 |
| KH 67 | полый вал со стяжной (зажимной) шайбой, на лапах |
| KHF 67 | полый вал со стяжной (зажимной) шайбой, круглый фланец B5 |
| KV 67 | шлицевой полый вал по DIN 5480, на лапах |
| KVF 67 — эта страница | шлицевой полый вал по DIN 5480, круглый фланец B5 |
| KAZ 67 | полый вал со шпоночным пазом, фланец B14 |
На выходном валу 221 об/мин при стандартных 1450 об/мин на входе. Передаточное 6,57 — это отношение входной скорости к выходной.
Номинальный момент на выходе 24 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 0,55 кВт. Пришлите параметры, подберём исполнение.
Присоединительные размеры ZR 868 · ПР 316 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 221 об/мин, вторая — какой момент привод удержит без перегрева.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Позиции SEW KVF 67 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — быстроходное исполнение: 221 об/мин на выходе и момент 24 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 868 · ПР 316.
| Импортное исполнение | Замена ZR |
|---|---|
| SEW KVF 67 · прочие исполнения (0,1–5,5 кВт, i=6,57–145,14) | ZR 868 · ПР 316 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
