В этой позиции SEW KHF 97 стоит ступень i=5240 с двигателем 0,25 кВт: рабочая скорость 1 об/мин при моменте 8600 Н·м. Вал делает меньше оборота за десять секунд — движение почти незаметно, тяга предельная.
Такие обороты нужны в приводах поворотных платформ, затворов и шиберов, момент предельный — под задачи прокатных валков и приводов с частыми ударами. Помните: обязательна проверка соосности лазером — перекос убивает подшипники за месяцы.
Отличие от соседних серий. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Что даёт эта позиция на машине. При 1 об/мин и моменте 8600 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,01 м/с при тяговом усилии 68800 Н; через шкив ⌀200 мм на выходной вал придёт около 86000 Н радиальной нагрузки. Фланец под этот двигатель — IEC 71, ток в линии около 0,8 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 0,25 кВт. Тихоходный вал проворачивается за 60 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Вилка передаточных у SEW KHF 97 — от 7,21 до 5240, внутри 6 ступеней. Это исполнение 6-е по счёту: вверх — i=1402,98 (1 об/мин). По двигателю ряд идёт от 0,12 до 0,75 кВт, здесь 0,25 кВт — 3-я мощность из 6. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Кроме оригинала SEW KHF 97 предлагаем ZR 898 · ПР 319 — тот же габарит и крепление, срок поставки короче.
Полый вал зажимается на валу машины стяжной шайбой: соединение работает на трении, шпоночного паза нет. Крепление круглым фланцем B5: редуктор притягивается к плите или корпусу машины по окружности отверстий. Посадка без люфта не разбивается при реверсе, а редуктор снимается с вала без съёмника.
| Обозначение | KHF 97 (пишут также KHF97) |
| Выходной вал | полый вал со стяжной (зажимной) шайбой |
| Крепление | круглый фланец B5 |
| Тип передачи | коническо-цилиндрический — вход и выход под 90° — привод разворачивает поток мощности на прямой угол |
| Макс. момент на выходе типоразмера | 4 300 Н·м |
| Макс. радиальная нагрузка на вал | 40 000 Н |
| Обороты на выходе (при 1400 об/мин на входе) | 10–161 об/мин |
| Передаточные числа | 8,71–140,28 |
| Мощность двигателя | 0,12–45 кВт |
| Российская замена | ZR 898 · ПР 319 — тот же типоразмер, присоединительные размеры совпадают |
Момент, радиальная нагрузка и обороты приведены по каталогу производителя для типоразмера 97: у исполнений одного типоразмера механика общая, отличается только выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.
Эта позиция в пределах типоразмера. момент этой позиции 8600 Н·м — это 200 % от предельных 4 300 Н·м типоразмера, корпус близок к пределу: под ударную нагрузку берите ступень крупнее; обороты типоразмера укладываются в 10–161 об/мин, здесь 1 об/мин. Вал и крепление у всех исполнений типоразмера общие — меняется только начинка под передаточное 5240.

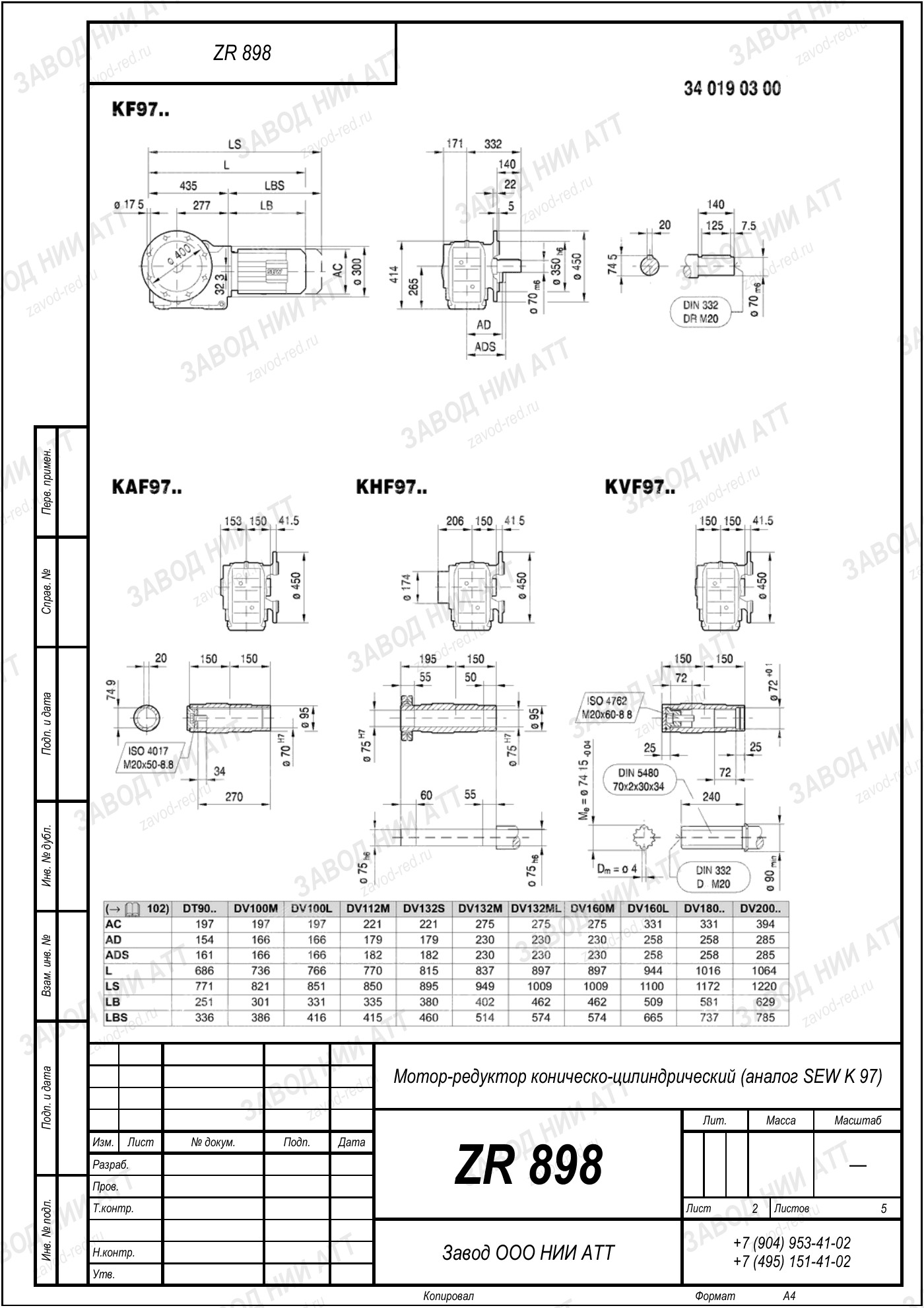

Габаритный и присоединительный чертёж модели SEW KHF 97 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении KHF 97 зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — KHF97, и через пробел — KHF 97, встречается вариант с двигателем (KHF97 DR..). Это одно и то же изделие. Российская замена — ZR 898 · ПР 319: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
Позиции ряда SEW KHF 97 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
ZR 898 · ПР 319 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Смазка при сверхмалой скорости доходит хуже: уровень держите по верхней метке, при постоянной работе нужен маслонасос.
В паспорте смотрите строку именно этой позиции: исполнение сверхтихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Исполнения типоразмера 97 — отличаются выходным валом и креплением, габарит и момент общие:
Где здесь ваша позиция. Вы смотрите SEW KHF 97 i=5240 — 1 об/мин, 8600 Н·м. То же передаточное есть и в остальных 8 исполнениях типоразмера. Скорость от исполнения не зависит: её задаёт передаточное, а оно во всём типоразмере одно.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера 97 общие, поэтому наш аналог ZR 898 · ПР 319 подбирается к любому из них — уточните вал и фланец при заказе.
| Обозначение | Выход и крепление |
|---|---|
| K 97 | базовое исполнение |
| KA 97 | полый вал со шпоночным пазом, на лапах |
| KAF 97 | полый вал со шпоночным пазом, круглый фланец B5 |
| KF 97 | сплошной цилиндрический вал со шпонкой, круглый фланец B5 |
| KH 97 | полый вал со стяжной (зажимной) шайбой, на лапах |
| KHF 97 — эта страница | полый вал со стяжной (зажимной) шайбой, круглый фланец B5 |
| KV 97 | шлицевой полый вал по DIN 5480, на лапах |
| KVF 97 | шлицевой полый вал по DIN 5480, круглый фланец B5 |
| KAZ 97 | полый вал со шпоночным пазом, фланец B14 |
На выходном валу 1 об/мин при стандартных 1450 об/мин на входе. Передаточное 5240 — это отношение входной скорости к выходной.
Номинальный момент на выходе 8600 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 0,25 кВт. Пришлите данные мотора — посчитаем, что получится.
ZR 898 · ПР 319 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 1 об/мин — от них и пляшите при подборе SEW KHF 97.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Определить нужное исполнение SEW KHF 97 по виду нельзя — только по числам с шильда. Эта позиция — сверхтихоходное исполнение: 1 об/мин на выходе и момент 8600 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
ZR 898 · ПР 319 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| SEW KHF 97 · прочие исполнения (0,12–45 кВт, i=7,21–5240) | ZR 898 · ПР 319 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
