Позиция SEW KHF 57 i=6,57 с двигателем 0,37 кВт относится к быстроходное исполнениям ряда: 221 об/мин при моменте 16 Н·м. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Такие обороты нужны в приводах вентиляторов, центрифуг, приводов с маховой массой, момент небольшой — под задачи лёгких заслонок, малых шнеков, дозаторов. Помните: сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Чем отличается серия. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Что даёт эта позиция на машине. При 221 об/мин и моменте 16 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 2,89 м/с при тяговом усилии 128 Н; через шкив ⌀200 мм на выходной вал придёт около 160 Н радиальной нагрузки. Габарит по IEC у двигателя 0,37 кВт — 71, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 1,1 А от сети 380 В. Скорость ленты проще считать от оборота: 0,3 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Не подошло это передаточное — в ряду SEW KHF 57 их 6, от 6,57 до 145,14. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=12,2 (119 об/мин). По двигателю ряд идёт от 0,1 до 0,75 кВт, здесь 0,37 кВт — 5-я мощность из 7. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Кроме оригинала SEW KHF 57 предлагаем ZR 858 · ПР 315 — тот же габарит и крепление, срок поставки короче.
Полый вал зажимается на валу машины стяжной шайбой: соединение работает на трении, шпоночного паза нет. Крепление круглым фланцем B5: редуктор притягивается к плите или корпусу машины по окружности отверстий. Посадка без люфта не разбивается при реверсе, а редуктор снимается с вала без съёмника.
| Обозначение | KHF 57 (пишут также KHF57) |
| Выходной вал | полый вал со стяжной (зажимной) шайбой |
| Крепление | круглый фланец B5 |
| Тип передачи | коническо-цилиндрический — вход и выход под 90° — привод разворачивает поток мощности на прямой угол |
| Макс. момент на выходе типоразмера | 600 Н·м |
| Макс. радиальная нагрузка на вал | 7 630 Н |
| Обороты на выходе (при 1400 об/мин на входе) | 11–299 об/мин |
| Передаточные числа | 4,69–123,85 |
| Мощность двигателя | 0,1–5,5 кВт |
| Российская замена | ZR 858 · ПР 315 — тот же типоразмер, присоединительные размеры совпадают |
Момент, радиальная нагрузка и обороты приведены по каталогу производителя для типоразмера 57: у исполнений одного типоразмера механика общая, отличается только выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.
Эта позиция в пределах типоразмера. момент этой позиции 16 Н·м — это 3 % от предельных 600 Н·м типоразмера, запас по корпусу большой — типоразмер взят с перекрытием; обороты типоразмера укладываются в 11–299 об/мин, здесь 221 об/мин. Вал и крепление у всех исполнений типоразмера общие — меняется только начинка под передаточное 6,57.

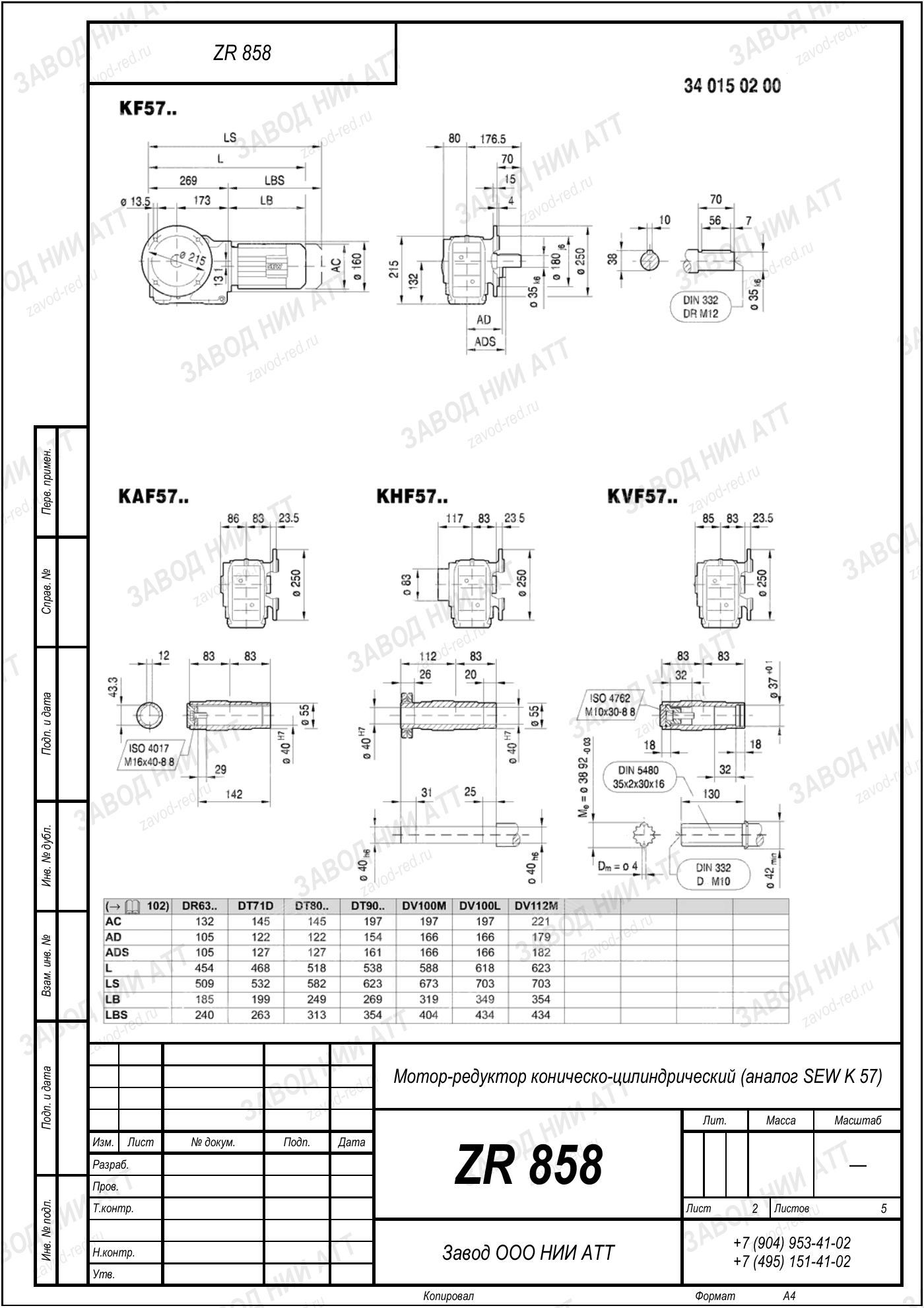

Габаритный и присоединительный чертёж модели SEW KHF 57 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении KHF 57 зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — KHF57, и через пробел — KHF 57, встречается вариант с двигателем (KHF57 DR..). Это одно и то же изделие. Российская замена — ZR 858 · ПР 315: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду SEW KHF 57. Проверьте их по своей машине.
По размерам ZR 858 · ПР 315 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
Обороты на выходе другие — и обслуживание другое: быстроходное исполнение по общей таблице ряда не обслуживают. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Исполнения типоразмера 57 — отличаются выходным валом и креплением, габарит и момент общие:
Где здесь ваша позиция. Вы смотрите SEW KHF 57 i=6,57 — 221 об/мин, 16 Н·м. То же передаточное есть и в остальных 8 исполнениях типоразмера. Обороты останутся теми же — исполнение меняет способ посадки на машину, а не передачу.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера 57 общие, поэтому наш аналог ZR 858 · ПР 315 подбирается к любому из них — уточните вал и фланец при заказе.
| Обозначение | Выход и крепление |
|---|---|
| K 57 | базовое исполнение |
| KA 57 | полый вал со шпоночным пазом, на лапах |
| KAF 57 | полый вал со шпоночным пазом, круглый фланец B5 |
| KF 57 | сплошной цилиндрический вал со шпонкой, круглый фланец B5 |
| KH 57 | полый вал со стяжной (зажимной) шайбой, на лапах |
| KHF 57 — эта страница | полый вал со стяжной (зажимной) шайбой, круглый фланец B5 |
| KV 57 | шлицевой полый вал по DIN 5480, на лапах |
| KVF 57 | шлицевой полый вал по DIN 5480, круглый фланец B5 |
| KAZ 57 | полый вал со шпоночным пазом, фланец B14 |
На выходном валу 221 об/мин при стандартных 1450 об/мин на входе. Передаточное 6,57 — это отношение входной скорости к выходной.
Номинальный момент на выходе 16 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 0,37 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
Присоединительные размеры ZR 858 · ПР 315 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 221 об/мин — от них и пляшите при подборе SEW KHF 57.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
По названию SEW KHF 57 исполнение не определить — нужны числа. Эта позиция — быстроходное исполнение: 221 об/мин на выходе и момент 16 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 858 · ПР 315.
| Импортное исполнение | Замена ZR |
|---|---|
| SEW KHF 57 · прочие исполнения (0,1–5,5 кВт, i=6,57–145,14) | ZR 858 · ПР 315 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
