Перед вами среднетихоходное исполнение ряда SEW K 47, S 57: i=46,03 с двигателем 0,75 кВт, выход 30 об/мин. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Такие обороты ставят в приводы ленточных транспортёров, ковшовых элеваторов и питателей. Точное значение момента зависит от исполнения: пришлите данные машины, посчитаем с нужным запасом.
Особенность серии. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Место в ряду. Не подошло это передаточное — в ряду SEW K 47, S 57 их 29, от 5,81 до 131,87. Это исполнение 19-е по счёту: следующая ступень вниз по скорости — i=48,95 (30 об/мин), вверх — i=39,61 (37 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,75 кВт — 6-я мощность из 10. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
SEW K 47, S 57 доступен как импортная поставка; замена из нашей номенклатуры — ZR 848, посадка один в один.

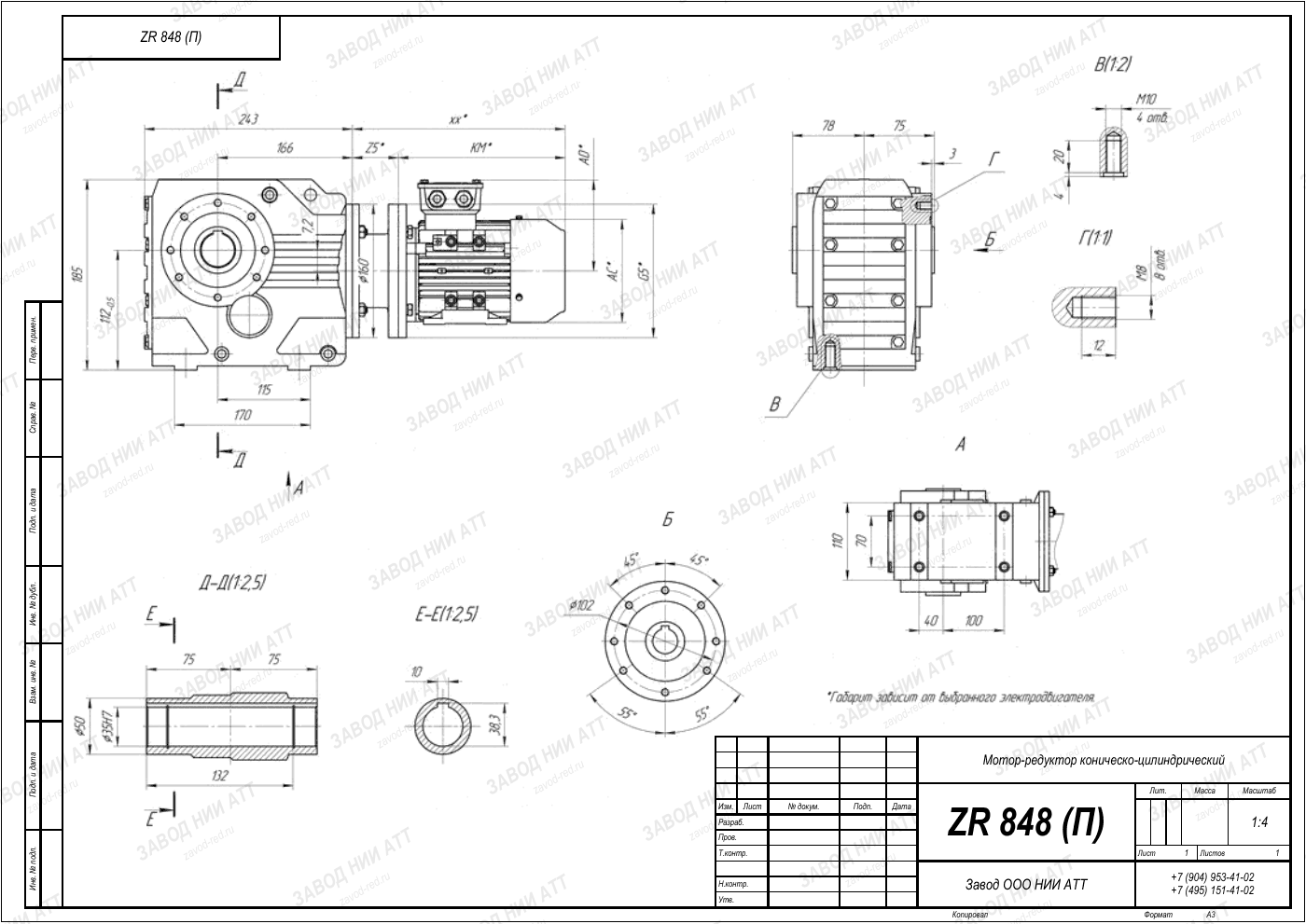

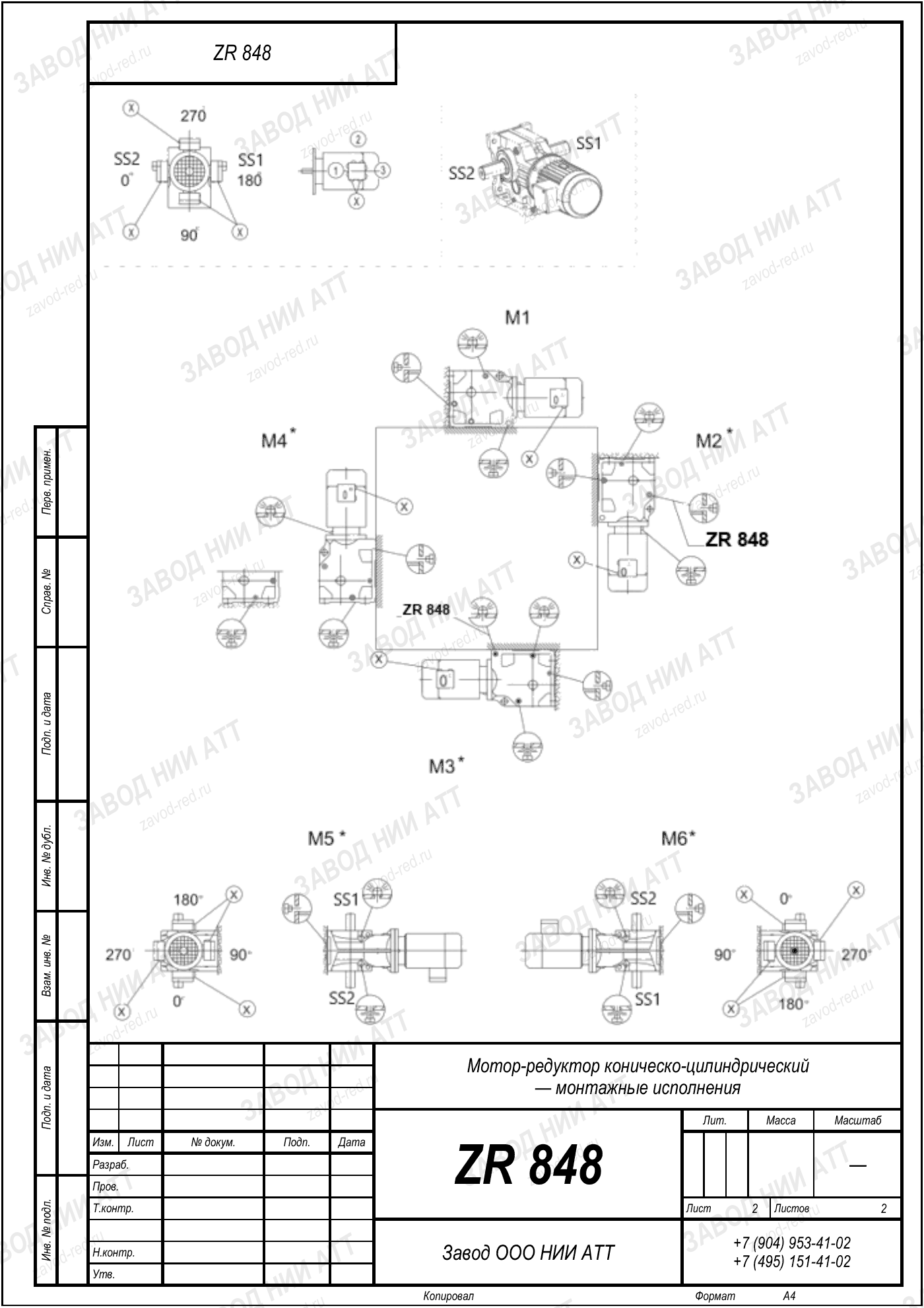

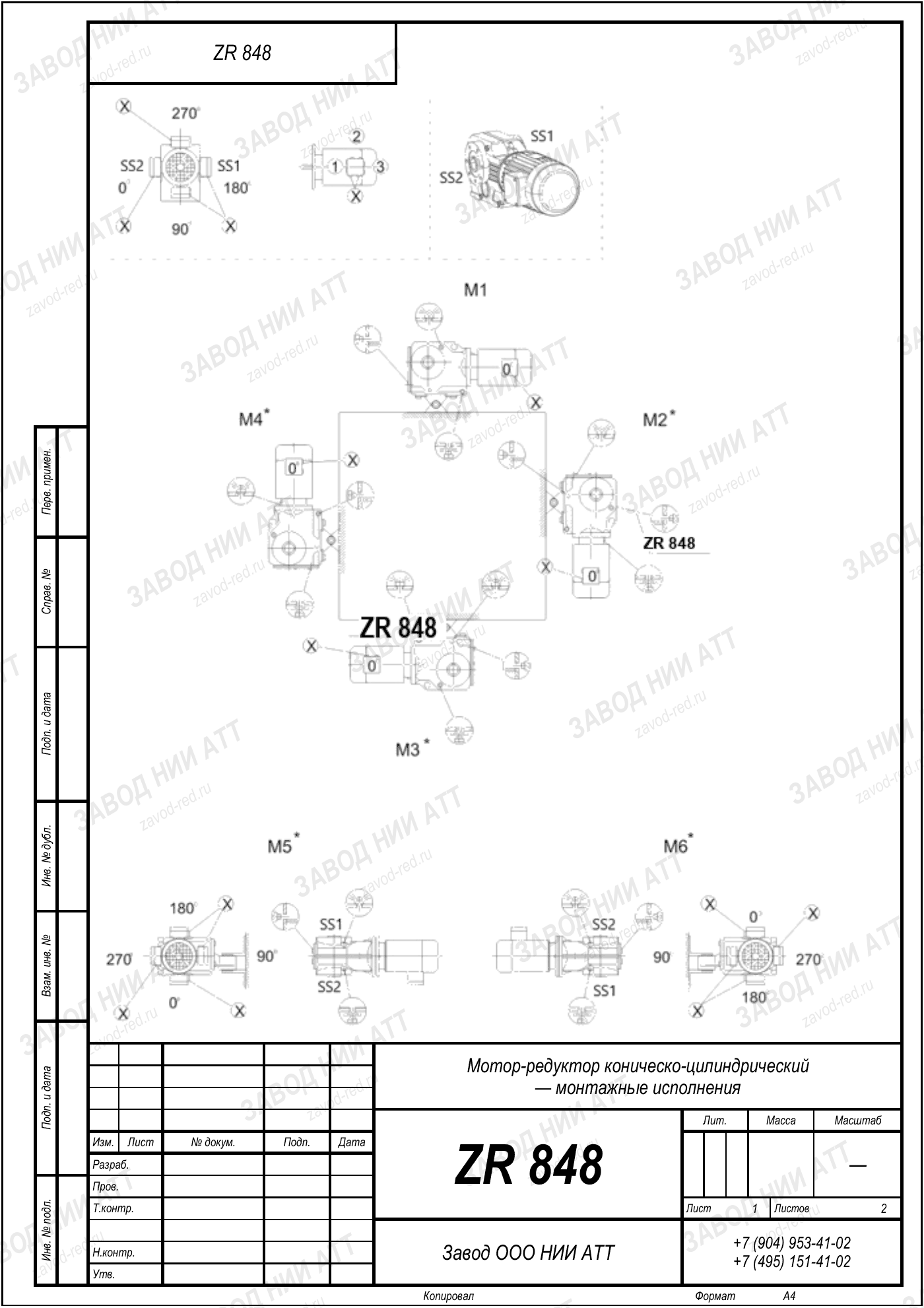

Чертёж оригинала SEW K 47, S 57 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 848: присоединительные размеры те же, замена без переделки узла. Листов: 5, нажмите на лист, чтобы увеличить.
SEW K 47, S 57 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | K | говорит о типе передачи, а не о размере — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 47 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=46,03 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 0,75 кВт | в этой комплектации; все позиции модели вместе закрывают см. модель |
| Исполнения | KA 47, KAF 47, KH 47, KF 47 | полый вал надевается на вал машины, фланец заменяет лапы; передача одна |
| Обозначения модели | K 47, S 57 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 46,03 — отсюда 30 об/мин на выходе, и мощность двигателя 0,75 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Соответствие в нашей номенклатуре — ZR 848, подтверждаем расчётом под вашу нагрузку.
Производитель обозначает эту машину как K 47, S 57 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K47, S57. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Тот же типоразмер 47 встречается в обозначениях KA 47 — с полым валом; KAF 47 — полый вал и круглый фланец; KH 47 — полый вал со стяжным диском; KF 47 — с круглым фланцем. В запросах и на шильдах пишут и слитно: KA47, KAF47, KH47, KF47. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 848 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
У SEW K 47, S 57 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
ZR 848 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Не переносите сюда сроки соседа по ряду — среднетихоходное исполнение изнашивается иначе. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
Быстрее или медленнее на выходе — соседние передаточные SEW K 47, S 57, корпус не меняется:
На выходном валу 30 об/мин при стандартных 1450 об/мин на входе. Передаточное 46,03 — это отношение входной скорости к выходной.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 0,75 кВт. Дайте мощность и обороты мотора, посчитаем.
Переходная плита не понадобится: ZR 848 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Ключ — передаточное число. Оно фиксирует 30 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
В ряду SEW K 47, S 57 десятки исполнений, и путают их часто. Эта позиция — среднетихоходное исполнение: 30 об/мин на выходе. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 848.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
