В этой позиции SEW K 167 стоит ступень i=51,77 с двигателем 110 кВт: рабочая скорость 29 об/мин. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Такие обороты ставят в приводы цепных конвейеров, норий и тарельчатых питателей. Точное значение момента зависит от исполнения: пришлите данные машины, посчитаем с нужным запасом.
Про серию. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Место в ряду. 16 передаточных на SEW K 167: с 17,34 ряд начинается, на 164,5 заканчивается. Это исполнение 8-е по счёту: следующая ступень вниз по скорости — i=60,74 (24 об/мин), вверх — i=42,89 (34 об/мин). По двигателю ряд идёт от 7,5 до 200 кВт, здесь 110 кВт — 12-я мощность из 15. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
SEW K 167 доступен как импортная поставка; замена из нашей номенклатуры — ZR 8168, посадка один в один.

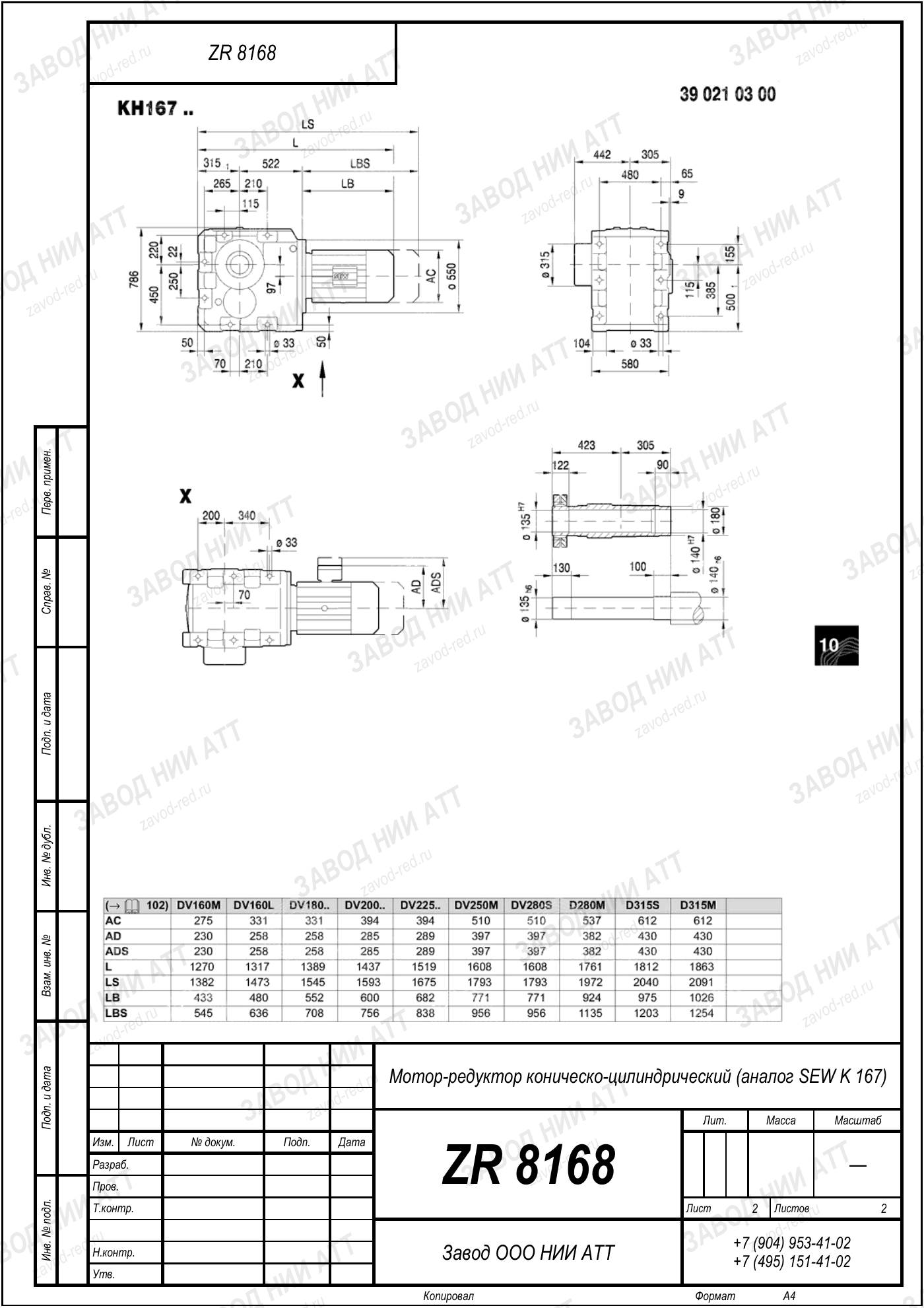

Габаритный и присоединительный чертёж модели SEW K 167 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение SEW K 167 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | K | определяет устройство передачи между входным и выходным валом — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 167 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Передаточное число | i=51,77 | отношение входных оборотов к выходным для этой позиции; ряд модели — 17–164 |
| Мощность двигателя | 110 кВт | задаёт момент на выходе этой позиции; вилка по модели — 7,5–200 кВт |
| Исполнения | KA 167, KAF 167, KH 167, KF 167 | подбирается по узлу машины: куда садится вал и на чём стоит редуктор |
Позицию внутри ряда задают два числа: передаточное 51,77 — отсюда 29 об/мин на выходе, и мощность двигателя 110 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
Замена по нашему каталогу — ZR 8168. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Тот же типоразмер 167 встречается в обозначениях KA 167 — с полым валом; KAF 167 — полый вал и круглый фланец; KH 167 — полый вал со стяжным диском; KF 167 — с круглым фланцем. В запросах и на шильдах пишут и слитно: KA167, KAF167, KH167, KF167. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 8168 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду SEW K 167.
Присоединительные размеры у ZR 8168 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднетихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Один типоразмер SEW K 167, разные обороты и момент на выходном валу:
На выходном валу 29 об/мин при стандартных 1450 об/мин на входе. Передаточное 51,77 — это отношение входной скорости к выходной.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 110 кВт — пришлите данные, посчитаем.
Для монтажа меняется только шильдик: ZR 8168 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 29 об/мин, соседние по ряду — свои значения.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Определить нужное исполнение SEW K 167 по виду нельзя — только по числам с шильда. Эта позиция — среднетихоходное исполнение: 29 об/мин на выходе. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
ZR 8168 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| SEW K 167 · 110 кВт, i=51,77 (эта позиция) | ZR 8168 |
| SEW K 167 · прочие исполнения (7,5–200 кВт, i=17,34–164,5) | ZR 8168 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
