SEW K 157 i=14,92 с двигателем 90 кВт — среднескоростное исполнение. Выходной вал вращается со скоростью 99 об/мин. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Такие обороты ставят в приводы центробежных насосов, намоточных устройств и вальцов. По моменту работаем от задачи: опишите, что приводите, и мы подберём позицию с запасом.
Что даёт эта серия. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Место в ряду. Под нужные обороты у SEW K 157 есть из чего выбрать: 19 передаточных, от 12,65 до 150,41. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=18,37 (79 об/мин), вверх — i=12,65 (115 об/мин). По двигателю ряд идёт от 5,5 до 200 кВт, здесь 90 кВт — 12-я мощность из 16. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Оригинал SEW K 157 везём под заказ. Наш ZR 8158 повторяет посадочные размеры — основание и обвязка остаются прежними.

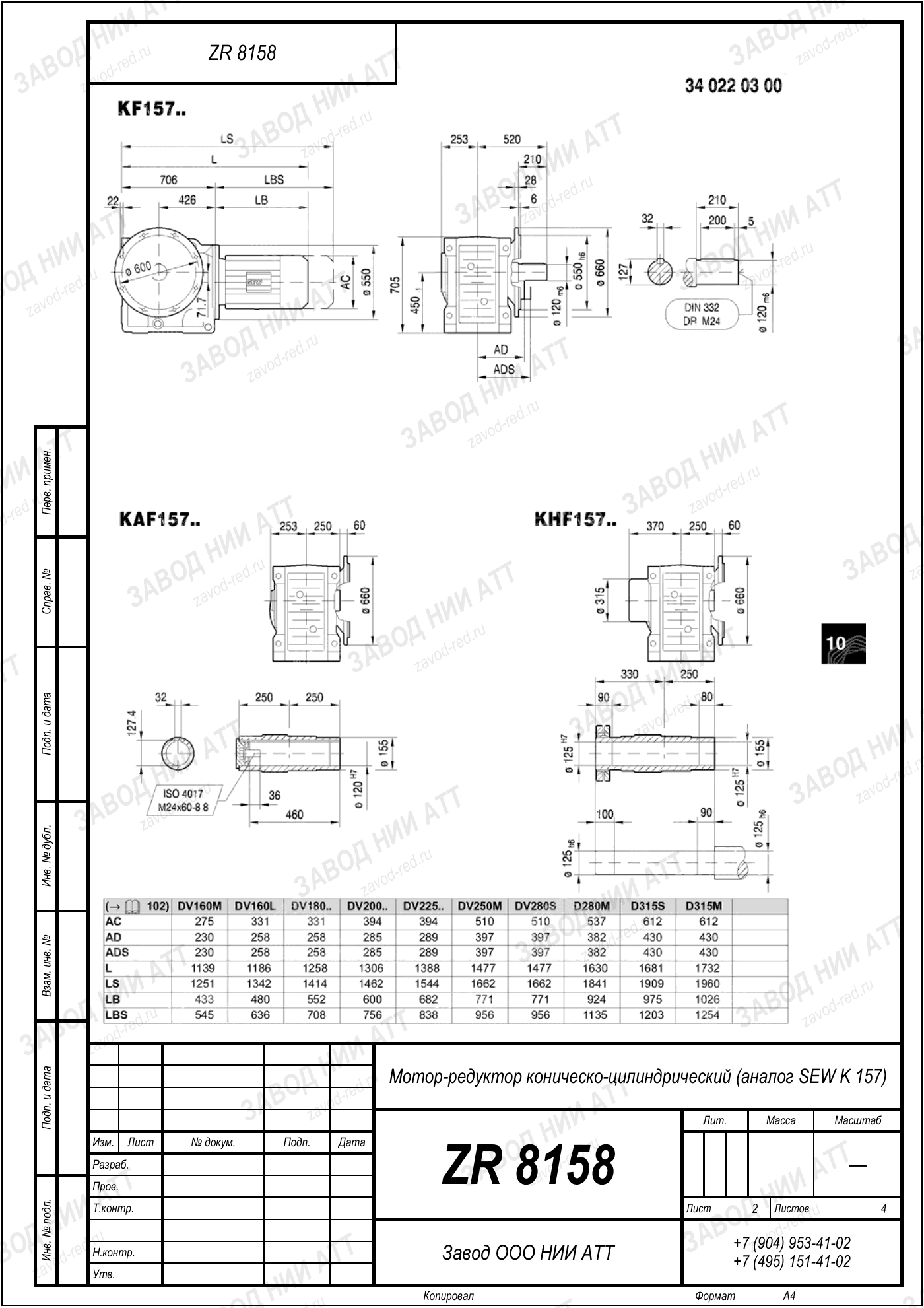

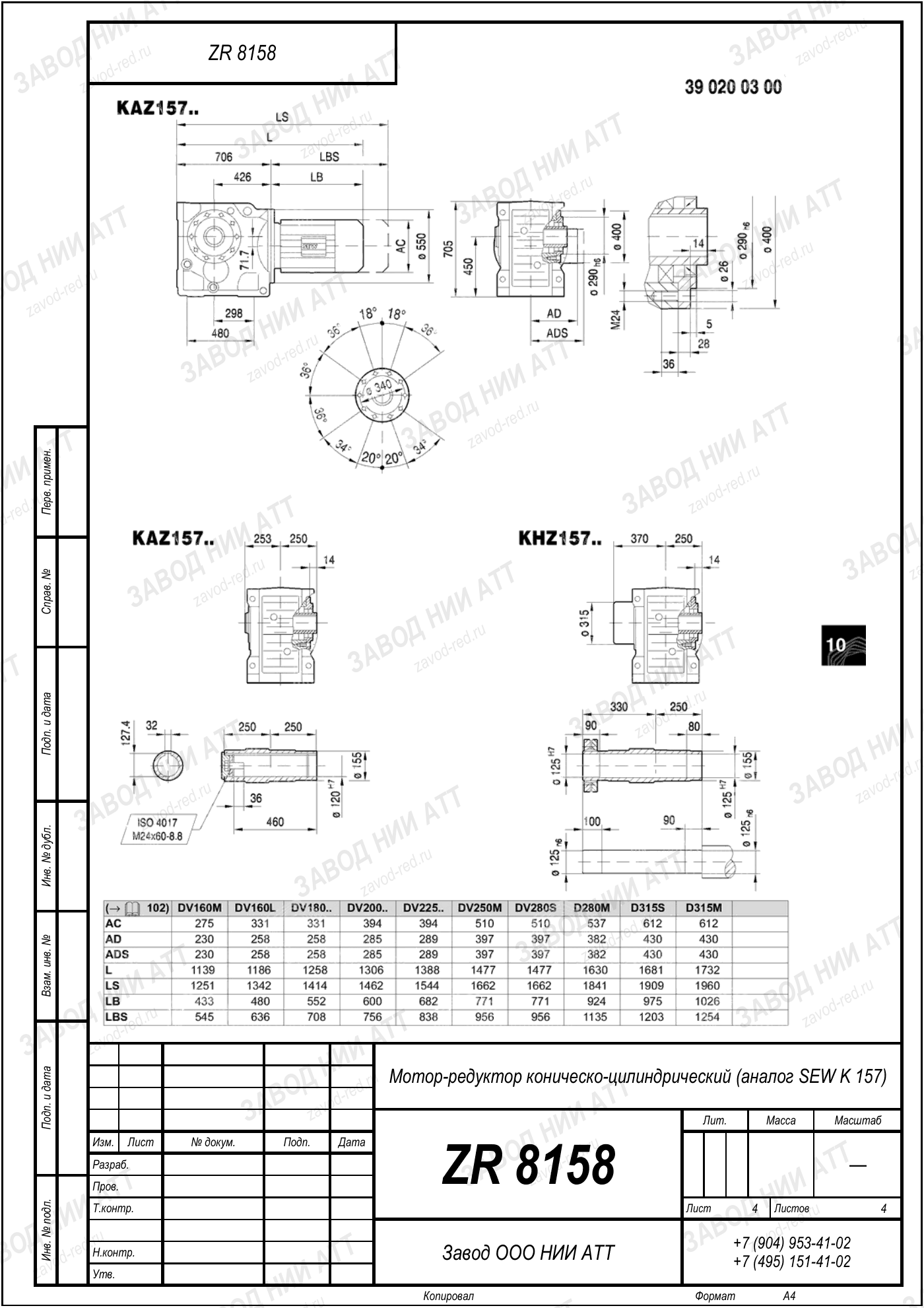

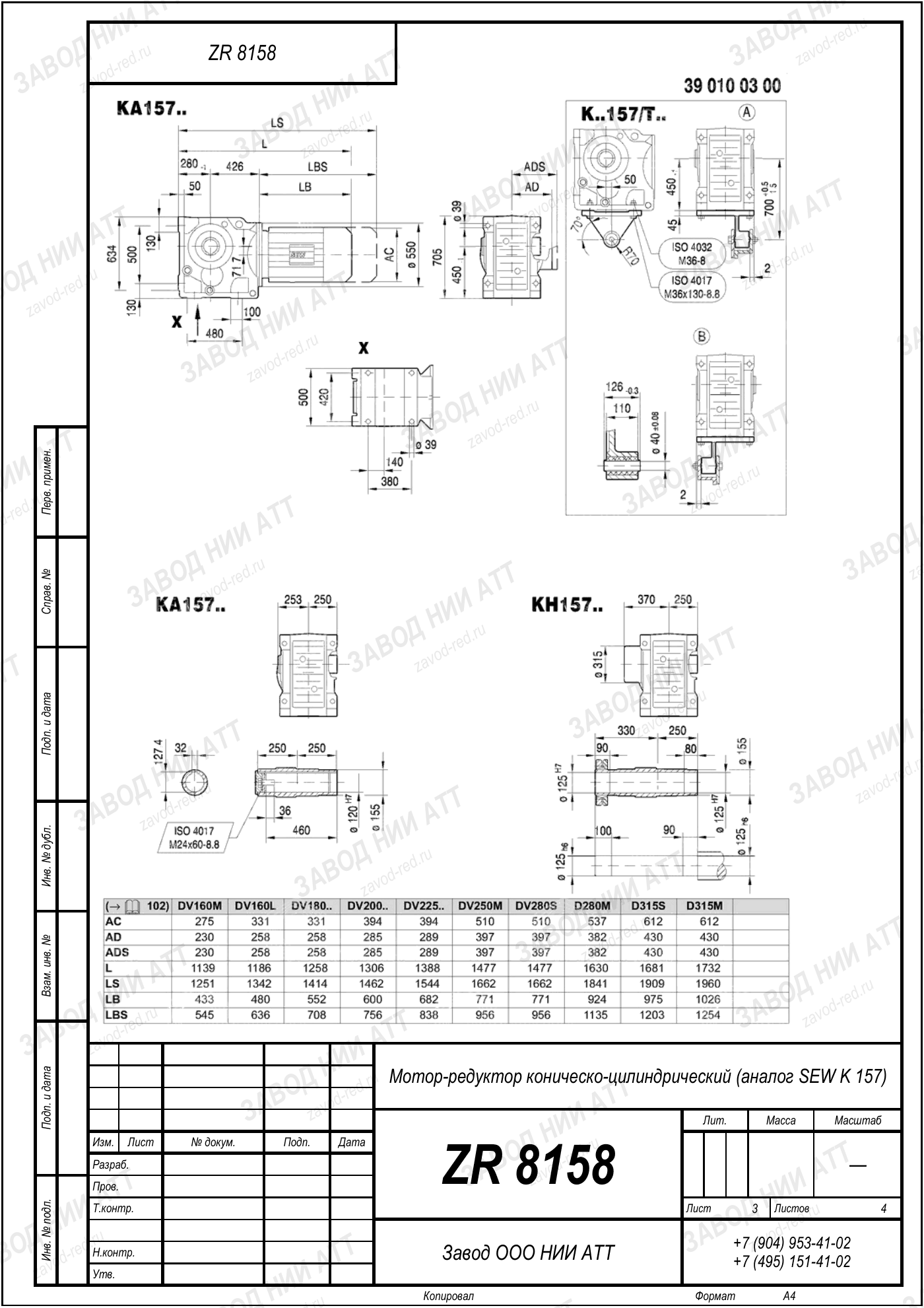

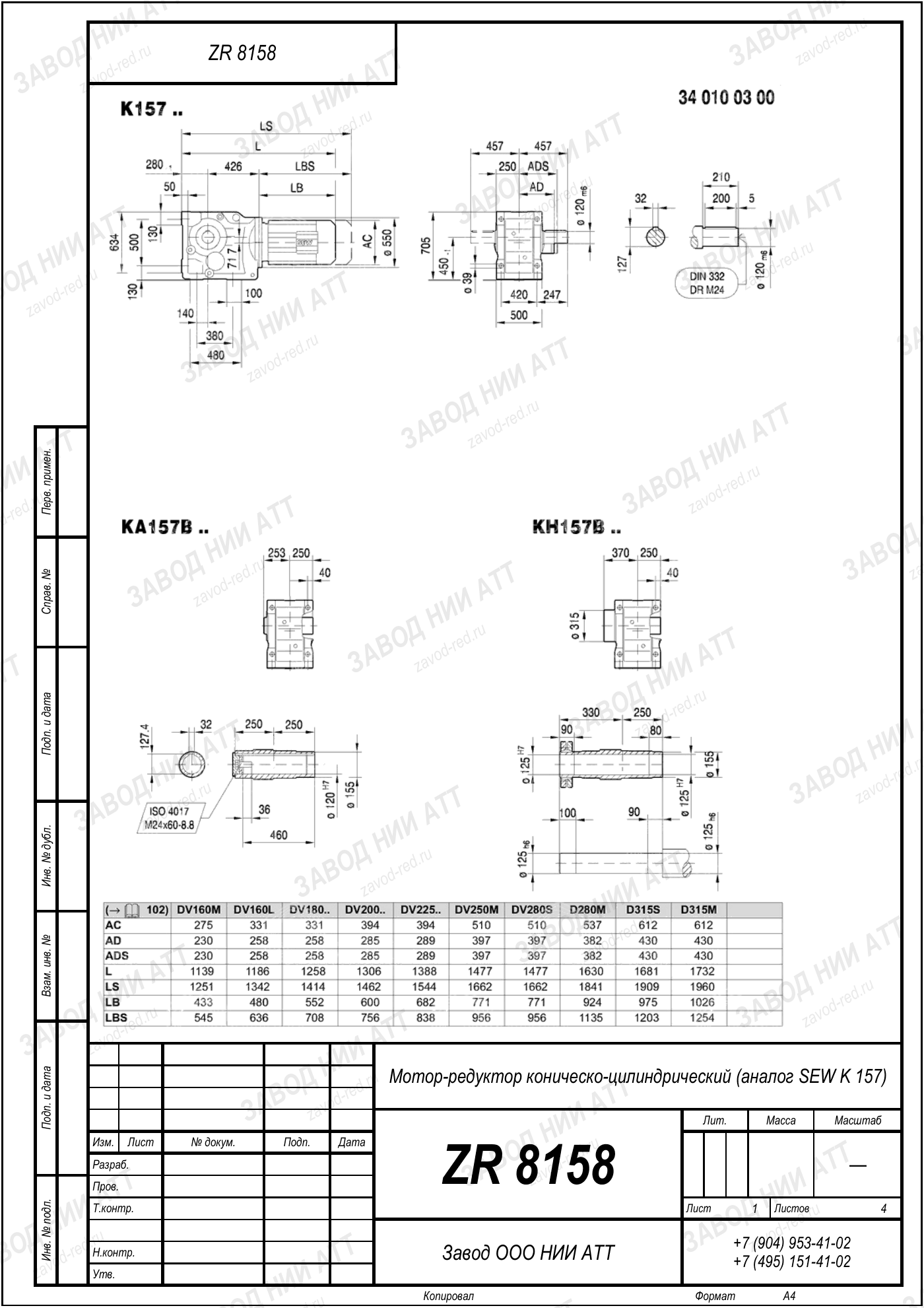

Габаритный и присоединительный чертёж модели SEW K 157 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении SEW K 157 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | K | указывает, какой передачей понижаются обороты — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 157 | размер корпуса, общий для всех передаточных чисел одной модели |
| Передаточное число | i=14,92 | жёстко привязано к этому исполнению; у модели в целом — ряд 13–15 |
| Мощность двигателя | 90 кВт | у этого исполнения; та же модель собирается и под 5,5–200 кВт |
| Исполнения | KA 157, KAF 157, KH 157, KF 157 | буква в обозначении: как выведен вал и чем редуктор крепится |
Позицию внутри ряда задают два числа: передаточное 14,92 — отсюда 99 об/мин на выходе, и мощность двигателя 90 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Соответствие в нашей номенклатуре — ZR 8158, подтверждаем расчётом под вашу нагрузку.
Тот же типоразмер 157 встречается в обозначениях KA 157 — с полым валом; KAF 157 — полый вал и круглый фланец; KH 157 — полый вал со стяжным диском; KF 157 — с круглым фланцем. В запросах и на шильдах пишут и слитно: KA157, KAF157, KH157, KF157. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Российский аналог ZR 8158 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Заказ по одному названию SEW K 157 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Присоединительные размеры у ZR 8158 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
Масло, уплотнения, периодичность осмотра — под среднескоростное исполнение всё это считают отдельно. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Тот же SEW K 157, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 99 об/мин при стандартных 1450 об/мин на входе. Передаточное 14,92 — это отношение входной скорости к выходной.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 90 кВт. Дайте параметры мотора, посчитаем.
Присоединительные размеры ZR 8158 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 99 об/мин, вторая — какой момент привод удержит без перегрева.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
По названию SEW K 157 исполнение не определить — нужны числа. Эта позиция — среднескоростное исполнение: 99 об/мин на выходе. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 8158.
