SEW F 97 в исполнении i=189,92 с двигателем 2,2 кВт — тихоходное исполнение: на выходном валу 7,4 об/мин. До пятнадцати оборотов решает тяга: скорость вторична, нагрузка первична.
Такие обороты ставят в приводы шнеков, мешалок густых сред, скребковых конвейеров. Момент подбираем расчётом — сообщите нагрузку и режим пусков, дадим исполнение с запасом.
Место серии в линейке. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Место в ряду. Корпус один, передаточные разные: у SEW F 97 их 43, от 4,57 до 276,77. Это исполнение 40-е по счёту: следующая ступень вниз по скорости — i=223,88 (6,5 об/мин), вверх — i=189,22 (7,7 об/мин). По двигателю ряд идёт от 0,55 до 30 кВт, здесь 2,2 кВт — 5-я мощность из 15. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
SEW F 97 поставляем под заказ; наш аналог — ZR 696, встаёт на штатное место без переделки рамы.

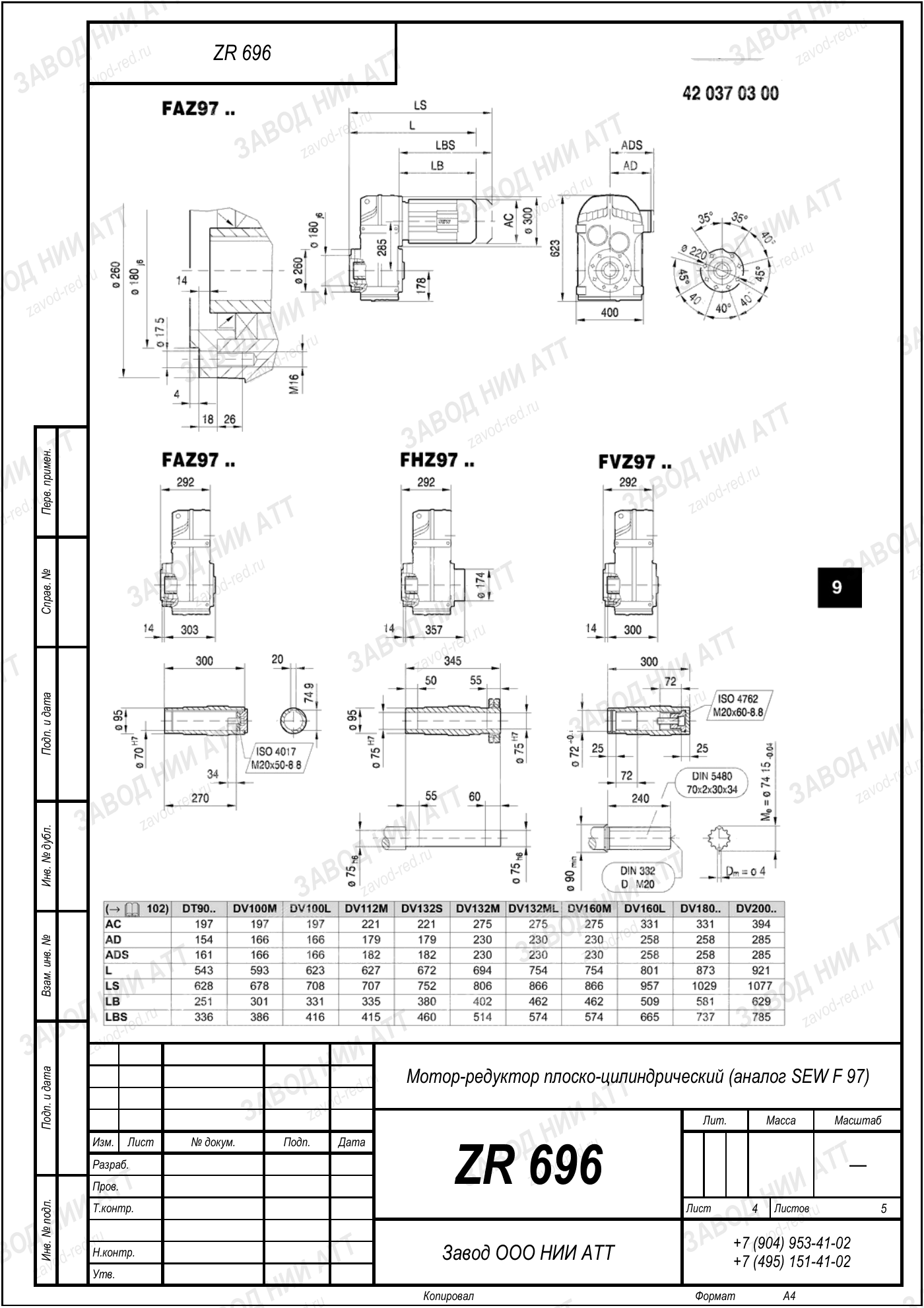

Габаритный и присоединительный чертёж модели SEW F 97 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название SEW F 97 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | F | указывает, какой передачей понижаются обороты — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 97 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=189,92 | подобрано под нужные выходные обороты; в пределах модели доступно 5–277 |
| Мощность двигателя | 2,2 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,6–30 кВт |
| Исполнения | FA 97, FAF 97, FH 97, FF 97 | не путать с типоразмером: габарит один, отличие в присоединении |
Позицию внутри ряда задают два числа: передаточное 189,92 — отсюда 7,4 об/мин на выходе, и мощность двигателя 2,2 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
В нашей номенклатуре этой позиции соответствует ZR 696: подбираем по моменту и передаточному, а не по названию.
Тот же типоразмер 97 встречается в обозначениях FA 97 — с полым валом; FAF 97 — полый вал и круглый фланец; FH 97 — полый вал со стяжным диском; FF 97 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA97, FAF97, FH97, FF97. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Российский аналог ZR 696 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Прежде чем оформлять SEW F 97, сверьте четыре числа: по ним позиция и определяется.
Аналог ZR 696 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
Нормы нагрева и вибрации завязаны на обороты, поэтому тихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
Не подошли обороты — соседние исполнения SEW F 97 на том же корпусе:
На выходном валу 7,4 об/мин при стандартных 1450 об/мин на входе. Передаточное 189,92 — это отношение входной скорости к выходной.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 2,2 кВт — пришлите данные, посчитаем.
Наложите чертёж ZR 696 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Смотрите на обороты: эта позиция даёт 7,4 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Одно название SEW F 97 носят десятки разных приводов. Эта позиция — тихоходное исполнение: 7,4 об/мин на выходе. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 696.
| Импортное исполнение | Замена ZR |
|---|---|
| SEW F 97 · 2,2 кВт, i=189,92 (эта позиция) | ZR 696 |
| SEW F 97 · прочие исполнения (0,55–30 кВт, i=4,57–276,77) | ZR 696 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
