Это среднетихоходное исполнение SEW F 87: передаточное i=76,39 с двигателем 4 кВт даёт 19 об/мин на выходе. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Такие обороты ставят в приводы цепных конвейеров, норий и тарельчатых питателей. Момент в каталоге на эту позицию не заявлен — рассчитаем по вашей машине, нужны усилие и плечо приложения.
Чем отличается серия. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Место в ряду. Не подошло это передаточное — в ряду SEW F 87 их 38, от 4,12 до 270,68. Это исполнение 26-е по счёту: следующая ступень вниз по скорости — i=88,01 (16 об/мин), вверх — i=68,4 (21 об/мин). По двигателю ряд идёт от 0,37 до 22 кВт, здесь 4 кВт — 8-я мощность из 15. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Под заказ идёт оригинальный SEW F 87, со склада — ZR 686: сажается на то же место, раму переделывать не нужно.

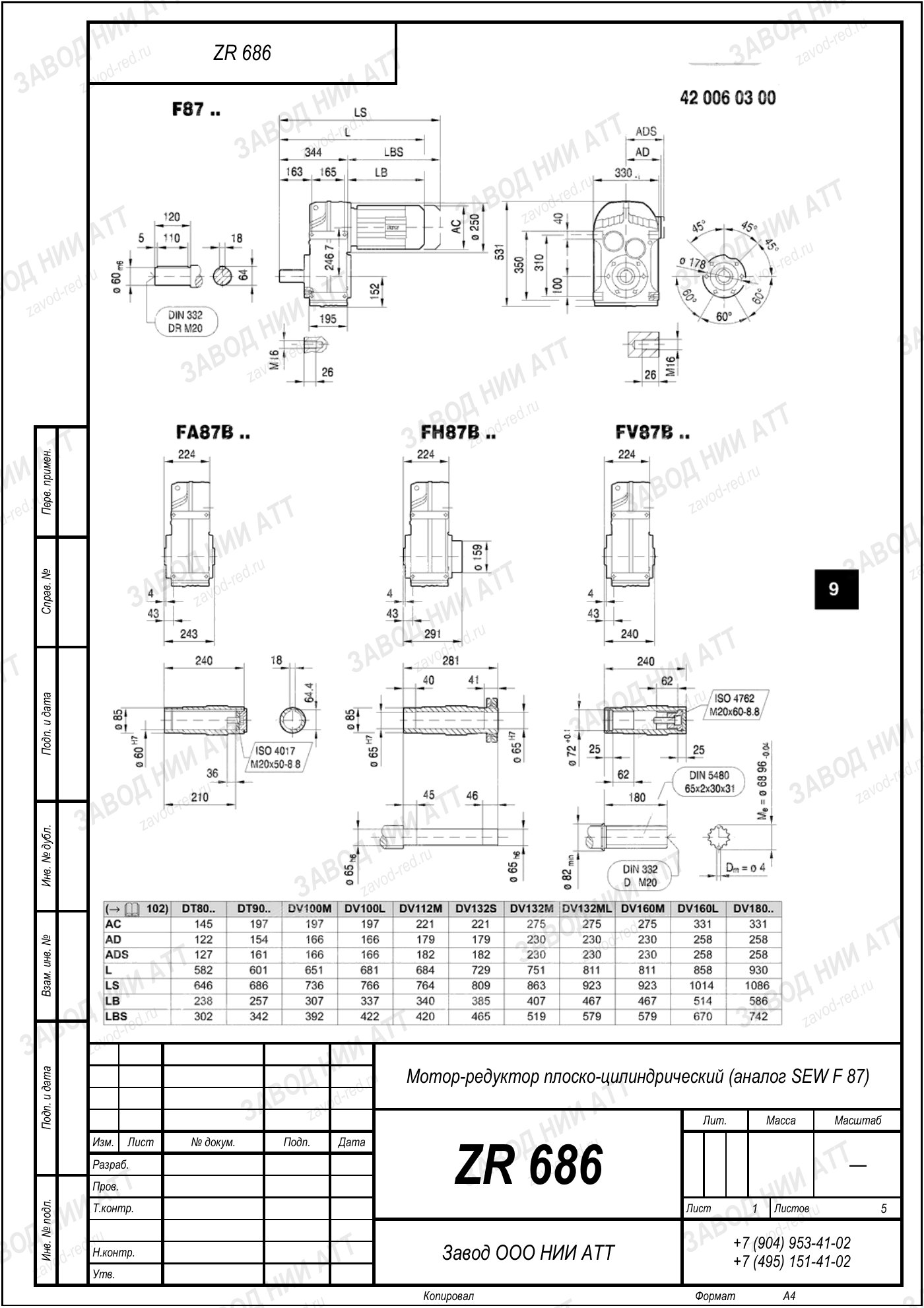

Габаритный и присоединительный чертёж модели SEW F 87 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение SEW F 87 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | F | показывает, какая передача внутри корпуса — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 87 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=76,39 | фиксированное значение из ряда 4–271; сменить его — значит взять другое исполнение |
| Мощность двигателя | 4 кВт | у привода этой сборки; модель в целом комплектуется двигателями 0,4–22 кВт |
| Исполнения | FA 87, FAF 87, FH 87, FF 87 | одна кинематика, разное присоединение: тип вала и крепление корпуса |
Позицию внутри ряда задают два числа: передаточное 76,39 — отсюда 19 об/мин на выходе, и мощность двигателя 4 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Соответствие в нашей номенклатуре — ZR 686, подтверждаем расчётом под вашу нагрузку.
Тот же типоразмер 87 встречается в обозначениях FA 87 — с полым валом; FAF 87 — полый вал и круглый фланец; FH 87 — полый вал со стяжным диском; FF 87 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA87, FAF87, FH87, FF87. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 686 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Подбираем ZR 686 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Одного регламента на всю модель не бывает: среднетихоходное исполнение обслуживают по своему графику. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Те же присоединительные размеры SEW F 87, соседний шаг по передаточному числу:
На выходном валу 19 об/мин при стандартных 1450 об/мин на входе. Передаточное 76,39 — это отношение входной скорости к выходной.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 4 кВт. Пришлите данные мотора — посчитаем, что получится.
ZR 686 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Ключ — передаточное число. Оно фиксирует 19 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
Определить нужное исполнение SEW F 87 по виду нельзя — только по числам с шильда. Эта позиция — среднетихоходное исполнение: 19 об/мин на выходе. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
ZR 686 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
