Это среднетихоходное исполнение SEW F 77: передаточное i=38,23 с двигателем 4 кВт даёт 37 об/мин на выходе. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Такие обороты ставят в приводы ленточных транспортёров, ковшовых элеваторов и питателей. Момент подбираем расчётом — сообщите нагрузку и режим пусков, дадим исполнение с запасом.
Про серию. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Место в ряду. Выходные обороты задаёт передаточное — у SEW F 77 их 42, от 4,28 до 281,71. Это исполнение 22-е по счёту: следующая ступень вниз по скорости — i=43,58 (33 об/мин), вверх — i=36,58 (40 об/мин). По двигателю ряд идёт от 0,18 до 11 кВт, здесь 4 кВт — 10-я мощность из 14. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
SEW F 77 доступен как импортная поставка; замена из нашей номенклатуры — ZR 676, посадка один в один.

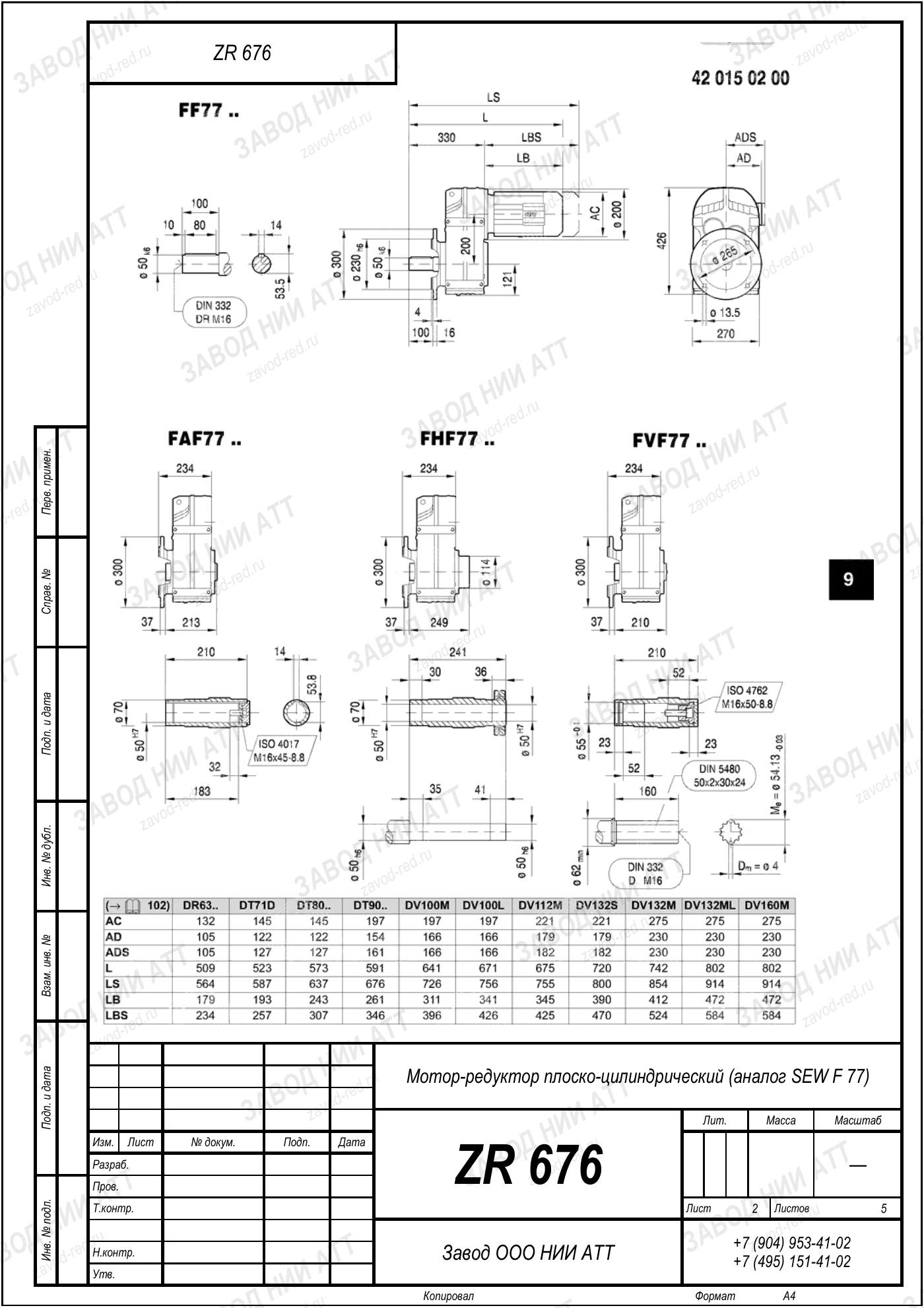

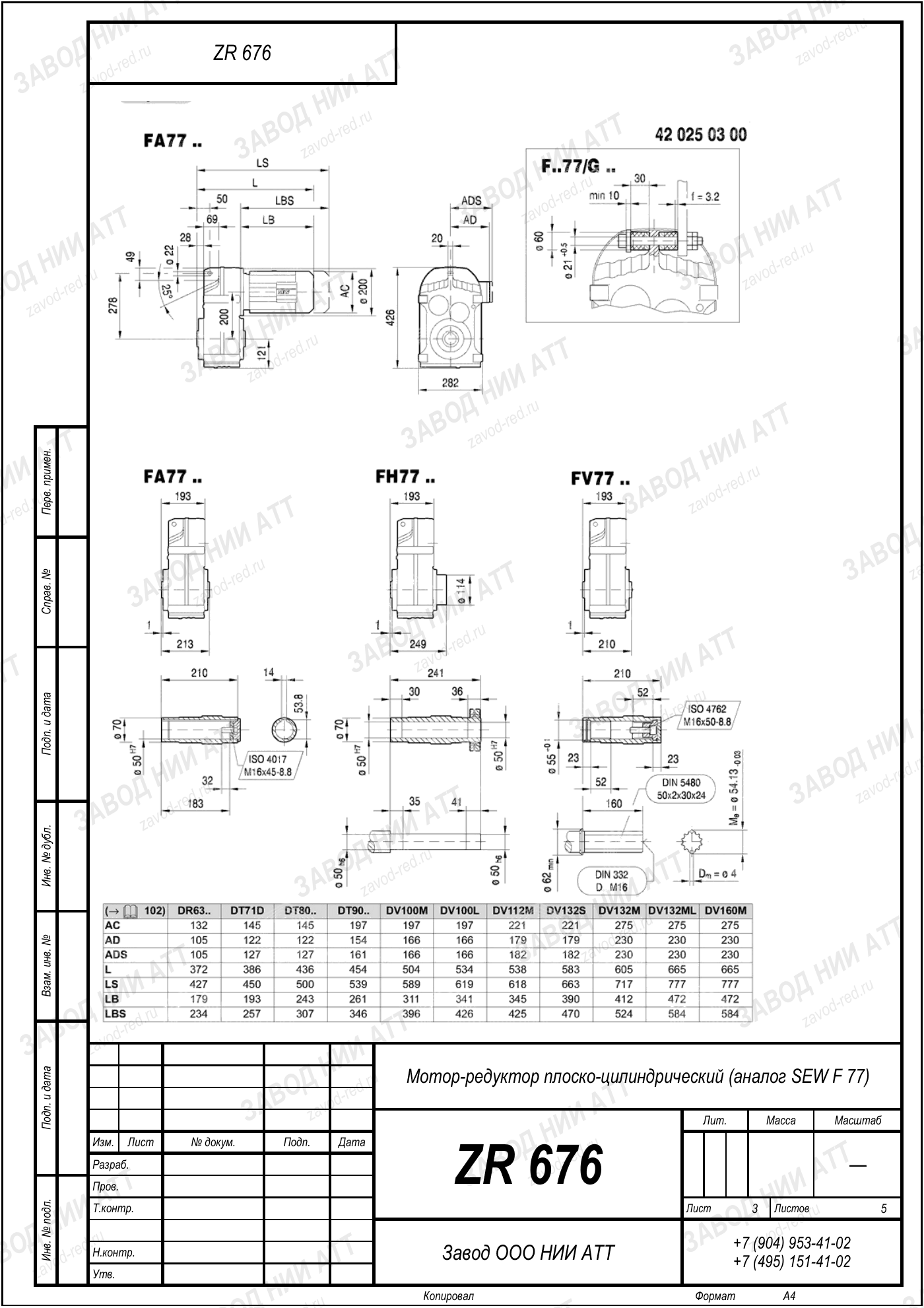

Габаритный и присоединительный чертёж модели SEW F 77 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия SEW F 77 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | F | определяет устройство передачи между входным и выходным валом — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 77 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=38,23 | во столько раз обороты на выходе ниже входных; по модели — 4–282 |
| Мощность двигателя | 4 кВт | в этой комплектации; все позиции модели вместе закрывают 0,2–11 кВт |
| Исполнения | FA 77, FAF 77, FH 77, FF 77 | сплошной или полый вал, лапы или фланец при той же передаче |
Позицию внутри ряда задают два числа: передаточное 38,23 — отсюда 37 об/мин на выходе, и мощность двигателя 4 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
Замена по нашему каталогу — ZR 676. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Тот же типоразмер 77 встречается в обозначениях FA 77 — с полым валом; FAF 77 — полый вал и круглый фланец; FH 77 — полый вал со стяжным диском; FF 77 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA77, FAF77, FH77, FF77. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 676 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
У SEW F 77 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
Присоединительные размеры у ZR 676 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
среднетихоходное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Не подошли обороты — соседние исполнения SEW F 77 на том же корпусе:
На выходном валу 37 об/мин при стандартных 1450 об/мин на входе. Передаточное 38,23 — это отношение входной скорости к выходной.
Формально да, но это уже другой расчёт: под 4 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Наложите чертёж ZR 676 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Отличают позиции передаточное и мощность. Здесь выход 37 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда SEW F 77 — корпус и посадочные останутся теми же.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Позиции SEW F 77 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднетихоходное исполнение: 37 об/мин на выходе. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 676.
