SEW F 67 i=32,08 с двигателем 2,2 кВт — среднетихоходное исполнение, 44 об/мин на выходе. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Такие обороты ставят в приводы цепных конвейеров, норий и тарельчатых питателей. Момент под вашу машину считаем по паспорту: пришлите усилие и плечо — подберём исполнение с запасом.
Особенность серии. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Место в ряду. Ряд SEW F 67 не заканчивается одной позицией: 38 передаточных, от 3,97 до 231. Это исполнение 19-е по счёту: следующая ступень вниз по скорости — i=34,01 (43 об/мин), вверх — i=27,41 (53 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 2,2 кВт — 9-я мощность из 12. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Эту позицию закрываем двумя путями: поставкой оригинала SEW F 67 и нашим ZR 666 с теми же присоединительными размерами.

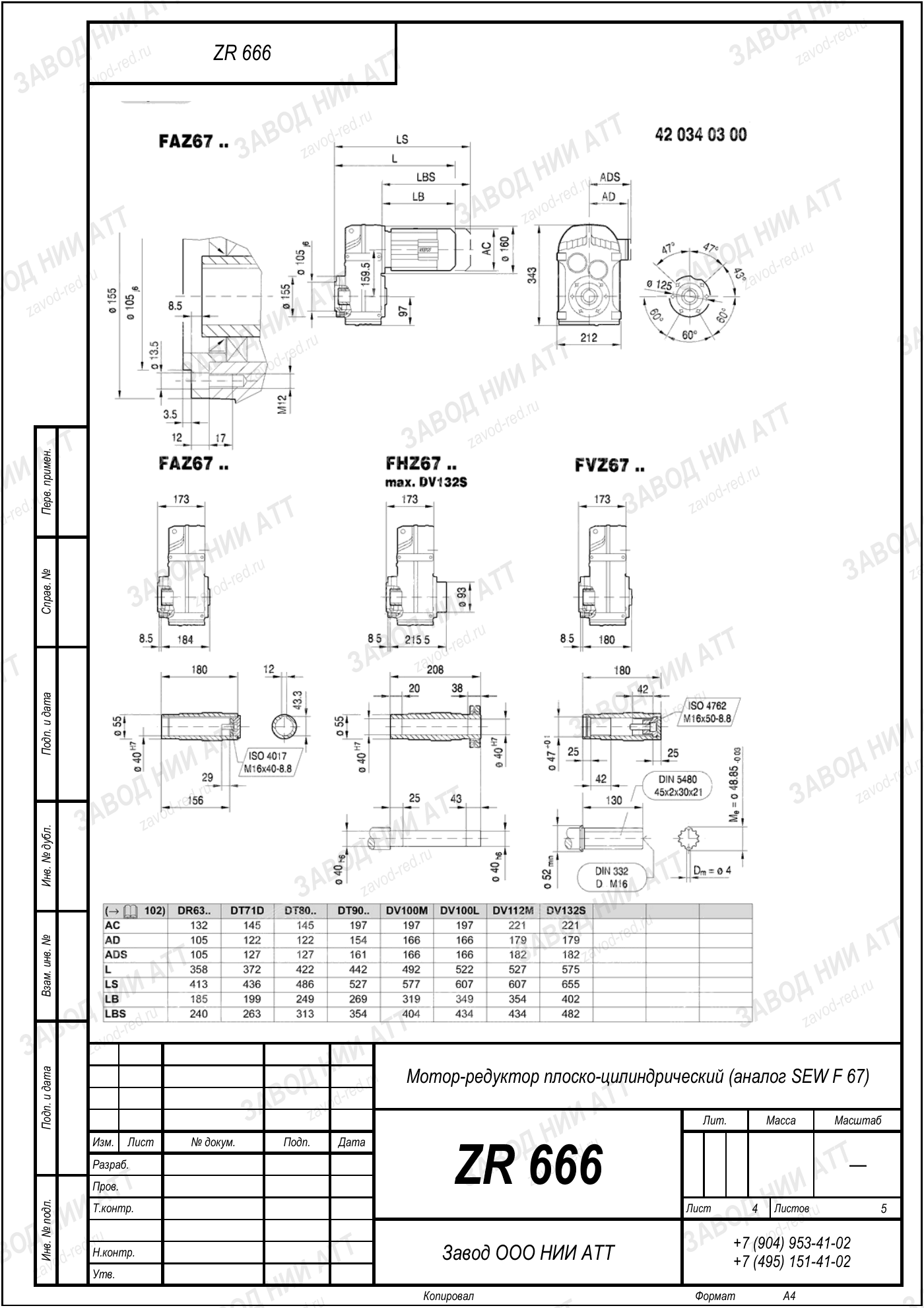

Габаритный и присоединительный чертёж модели SEW F 67 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение SEW F 67 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | F | принцип передачи, по которому построен весь ряд — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 67 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=32,08 | подобрано под нужные выходные обороты; в пределах модели доступно 4–231 |
| Мощность двигателя | 2,2 кВт | у этого исполнения; та же модель собирается и под 0,1–5,5 кВт |
| Исполнения | FA 67, FAF 67, FH 67, FF 67 | не путать с типоразмером: габарит один, отличие в присоединении |
Позицию внутри ряда задают два числа: передаточное 32,08 — отсюда 44 об/мин на выходе, и мощность двигателя 2,2 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Замена по нашему каталогу — ZR 666. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Тот же типоразмер 67 встречается в обозначениях FA 67 — с полым валом; FAF 67 — полый вал и круглый фланец; FH 67 — полый вал со стяжным диском; FF 67 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA67, FAF67, FH67, FF67. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 666 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Заказ по одному названию SEW F 67 обычно и приводит к пересорту. Нужны четыре числа с шильда.
На замену ставим ZR 666: считаем по моменту и передаточному, а не по каталожному коду.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
После обкатки масло меняют по конкретной позиции: исполнение среднетихоходное, и срок замены тут свой. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Не подошли обороты — соседние исполнения SEW F 67 на том же корпусе:
На выходном валу 44 об/мин при стандартных 1450 об/мин на входе. Передаточное 32,08 — это отношение входной скорости к выходной.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 2,2 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Сверлить и резать под ZR 666 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Ключ — передаточное число. Оно фиксирует 44 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
В ряду SEW F 67 десятки исполнений, и путают их часто. Эта позиция — среднетихоходное исполнение: 44 об/мин на выходе. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 666.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
