Перед вами тихоходное исполнение ряда SEW F 57: i=110,01 с двигателем 0,25 кВт, выход 8 об/мин при моменте 300 Н·м. До пятнадцати оборотов решает тяга: скорость вторична, нагрузка первична.
Позиция для густых сред: шнеки, скребковые транспортёры, мешалки. Момент высокий — как раз под задачи нагруженных конвейеров, норий и подъёмников; проверьте прочность ответного вала машины: он часто слабее редукторного.
Место серии в линейке. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Что даёт эта позиция на машине. При 8 об/мин и моменте 300 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,1 м/с при тяговом усилии 2400 Н; через шкив ⌀250 мм на выходной вал придёт около 2400 Н радиальной нагрузки. Двигатель 0,25 кВт с фланцем IEC 71 тянет 0,8 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Скорость ленты проще считать от оборота: 7,5 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Ряд по SEW F 57 перекрывает 5,18…967 — это 54 ступеней. Это исполнение 26-е по счёту: следующая ступень вниз по скорости — i=127,27 (11 об/мин), вверх — i=93,47 (16 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 0,25 кВт — 3-я мощность из 12. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
SEW F 57 доступен как импортная поставка; замена из нашей номенклатуры — ZR 656, посадка один в один.

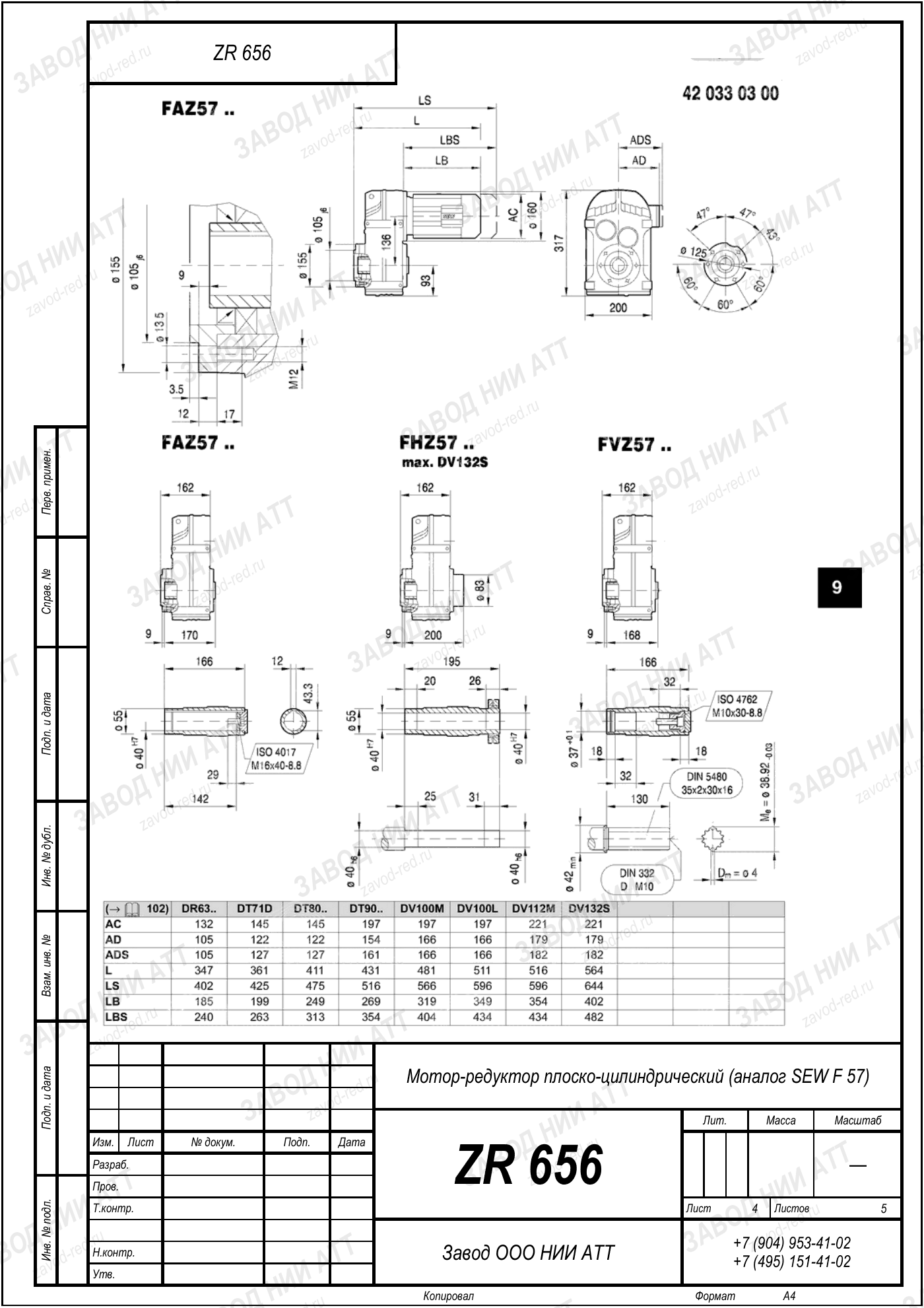

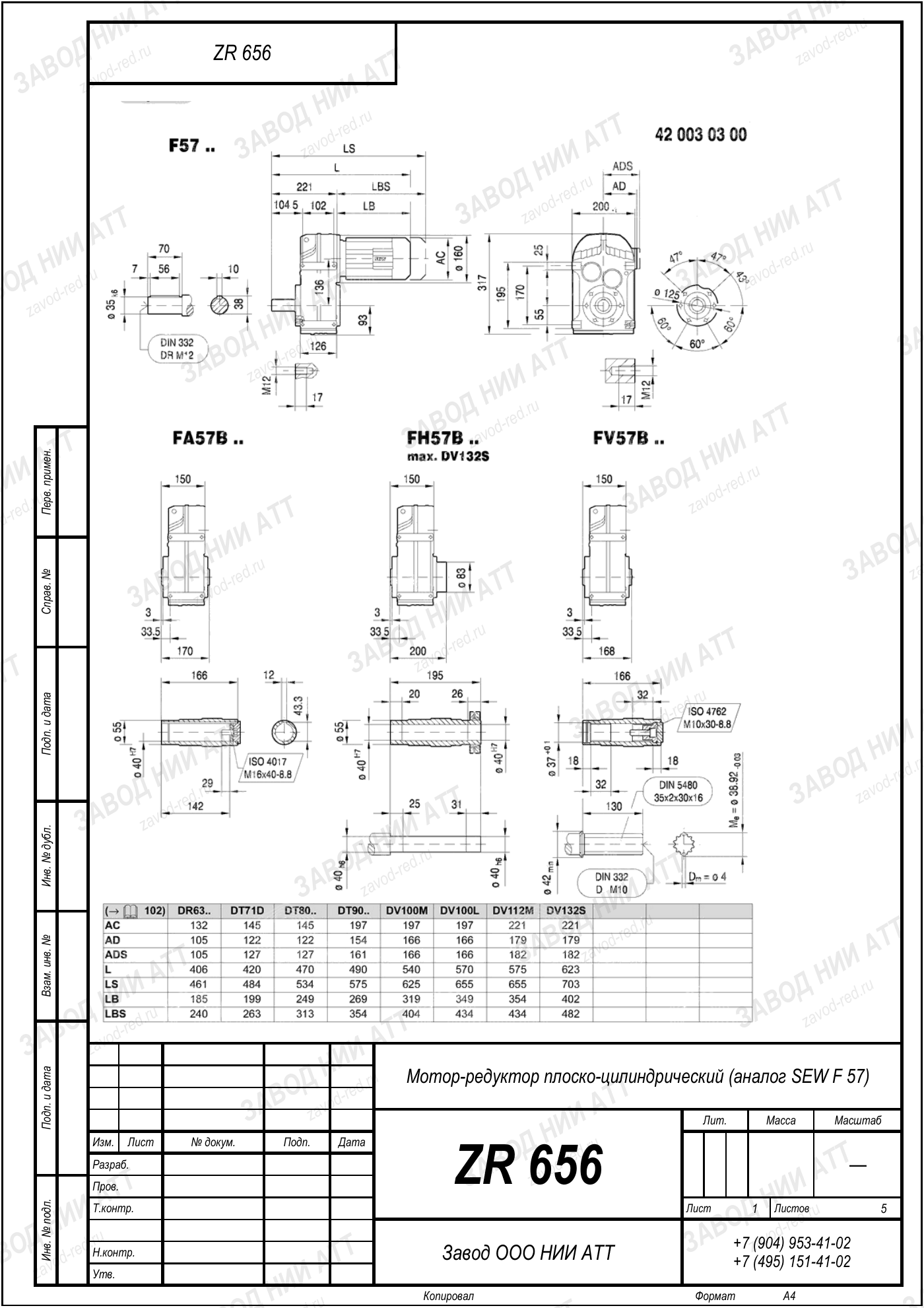

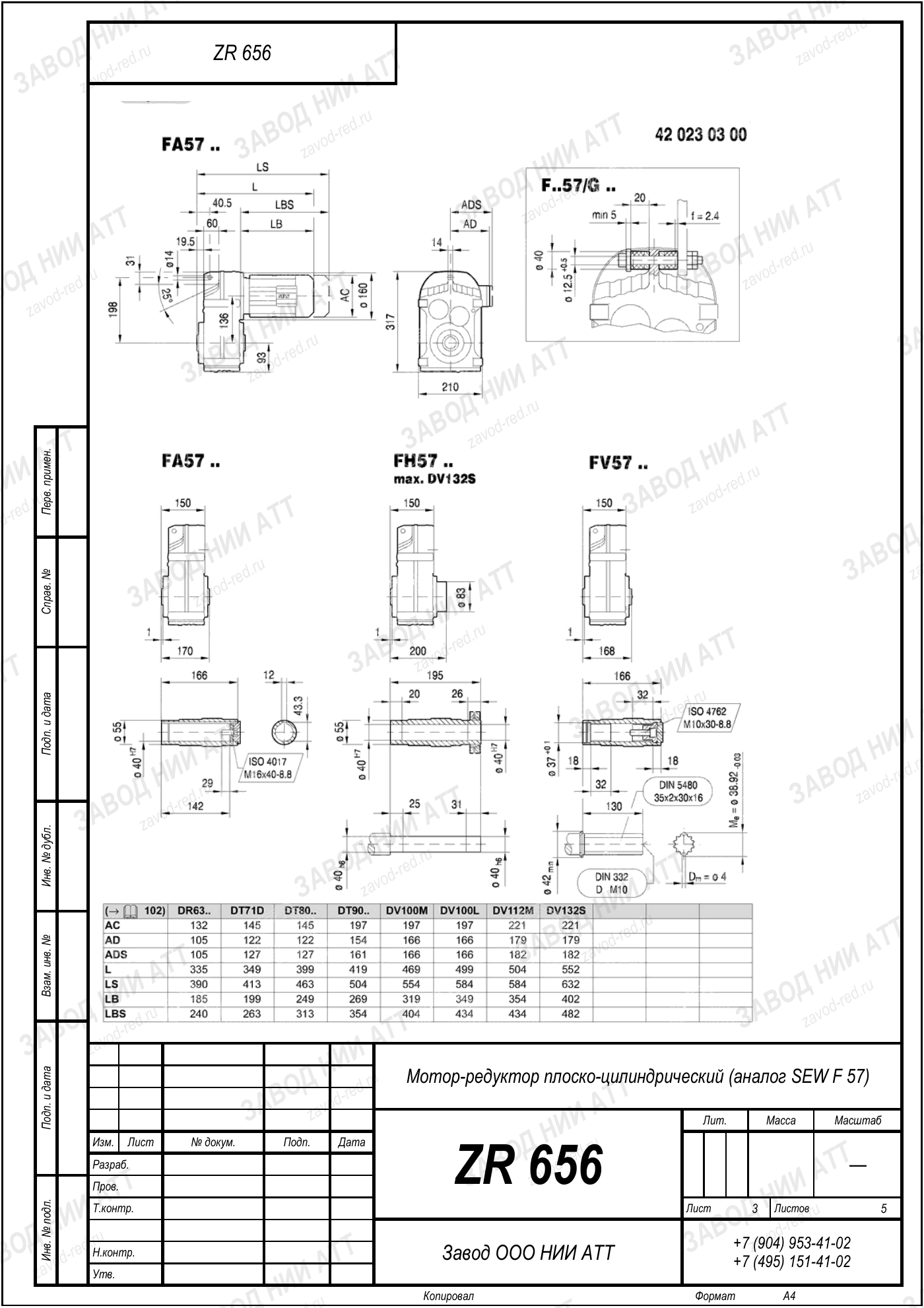

Габаритный и присоединительный чертёж модели SEW F 57 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка SEW F 57 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | F | говорит о типе передачи, а не о размере — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 57 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=110,01 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 0,25 кВт | мотор именно этой позиции; по модели он подбирается в пределах 0,1–0,4 кВт |
| Момент на выходе | 300 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | FA 57, FAF 57, FH 57, FF 57 | подбирается по узлу машины: куда садится вал и на чём стоит редуктор |
Позицию внутри ряда задают два числа: передаточное 110,01 — отсюда 8 об/мин на выходе, и мощность двигателя 0,25 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
В нашей номенклатуре этой позиции соответствует ZR 656: подбираем по моменту и передаточному, а не по названию.
Тот же типоразмер 57 встречается в обозначениях FA 57 — с полым валом; FAF 57 — полый вал и круглый фланец; FH 57 — полый вал со стяжным диском; FF 57 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA57, FAF57, FH57, FF57. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 656 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду SEW F 57.
ZR 656 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
Нормы нагрева и вибрации завязаны на обороты, поэтому тихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Один типоразмер SEW F 57, разные обороты и момент на выходном валу:
На выходном валу 8 об/мин при стандартных 1450 об/мин на входе. Передаточное 110,01 — это отношение входной скорости к выходной.
Номинальный момент на выходе 300 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,25 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Сверлить и резать под ZR 656 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 8 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
У SEW F 57 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — тихоходное исполнение: 8 об/мин на выходе и момент 300 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 656.
