Позиция SEW F 157 i=46,48 с двигателем 30 кВт относится к среднетихоходное исполнениям ряда: 32 об/мин. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Такие обороты ставят в приводы цепных конвейеров, норий и тарельчатых питателей. Момент подбираем расчётом — сообщите нагрузку и режим пусков, дадим исполнение с запасом.
Про серию. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Место в ряду. SEW F 157 идёт в 29 передаточных — крайние точки ряда 11,91 и 267,43. Это исполнение 12-е по счёту: следующая ступень вниз по скорости — i=52,24 (28 об/мин), вверх — i=40,06 (36 об/мин). По двигателю ряд идёт от 5,5 до 200 кВт, здесь 30 кВт — 7-я мощность из 16. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Эту позицию закрываем двумя путями: поставкой оригинала SEW F 157 и нашим ZR 6156 с теми же присоединительными размерами.

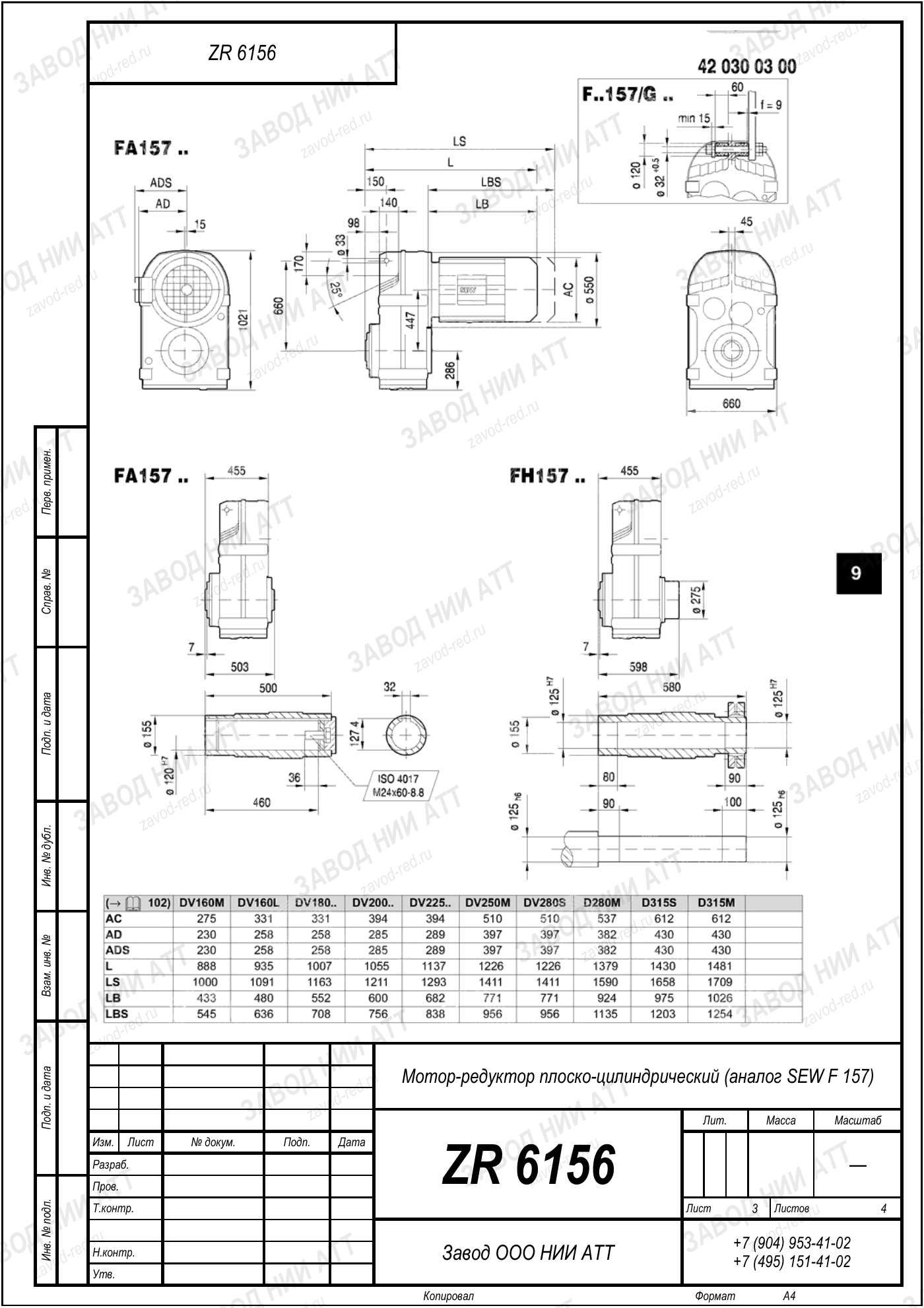

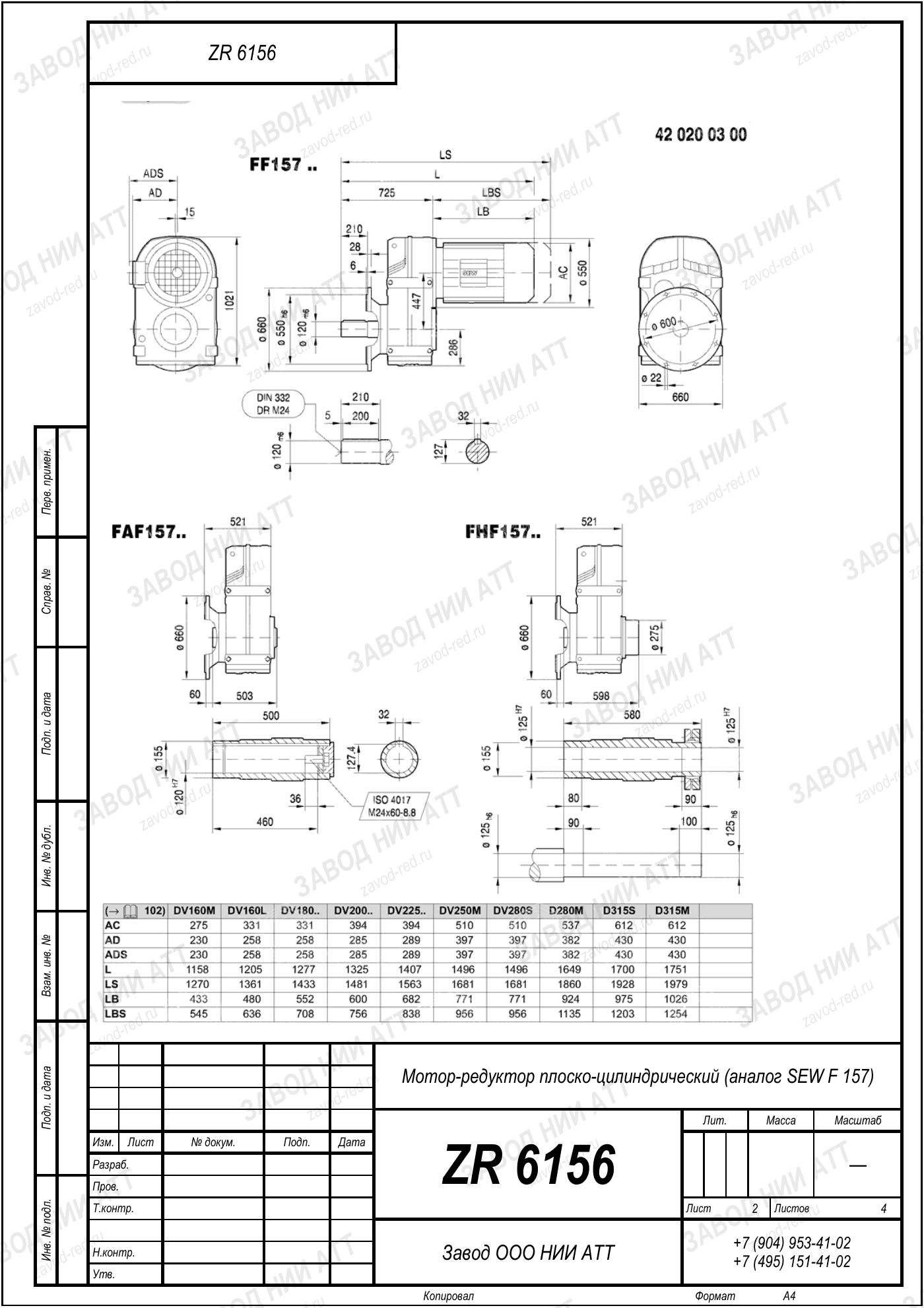

Габаритный и присоединительный чертёж модели SEW F 157 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название SEW F 157 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | F | говорит о типе передачи, а не о размере — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 157 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=46,48 | у этой позиции одно значение; вся модель перекрывает ряд 12–267 |
| Мощность двигателя | 30 кВт | задаёт момент на выходе этой позиции; вилка по модели — 5,5–200 кВт |
| Исполнения | FA 157, FAF 157, FH 157, FF 157 | подбирается по узлу машины: куда садится вал и на чём стоит редуктор |
Позицию внутри ряда задают два числа: передаточное 46,48 — отсюда 32 об/мин на выходе, и мощность двигателя 30 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
В нашей номенклатуре этой позиции соответствует ZR 6156: подбираем по моменту и передаточному, а не по названию.
Тот же типоразмер 157 встречается в обозначениях FA 157 — с полым валом; FAF 157 — полый вал и круглый фланец; FH 157 — полый вал со стяжным диском; FF 157 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA157, FAF157, FH157, FF157. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Российский аналог ZR 6156 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Позиции ряда SEW F 157 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
По размерам ZR 6156 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
После обкатки масло меняют по конкретной позиции: исполнение среднетихоходное, и срок замены тут свой. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Ближайшие передаточные в ряду SEW F 157 — габарит общий, обороты на выходе другие:
На выходном валу 32 об/мин при стандартных 1450 об/мин на входе. Передаточное 46,48 — это отношение входной скорости к выходной.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 30 кВт — пришлите данные, посчитаем.
Для монтажа меняется только шильдик: ZR 6156 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 32 об/мин, вторая — какой момент привод удержит без перегрева.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Внешне позиции SEW F 157 не различить: разница внутри, в передаче. Эта позиция — среднетихоходное исполнение: 32 об/мин на выходе. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 6156.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
