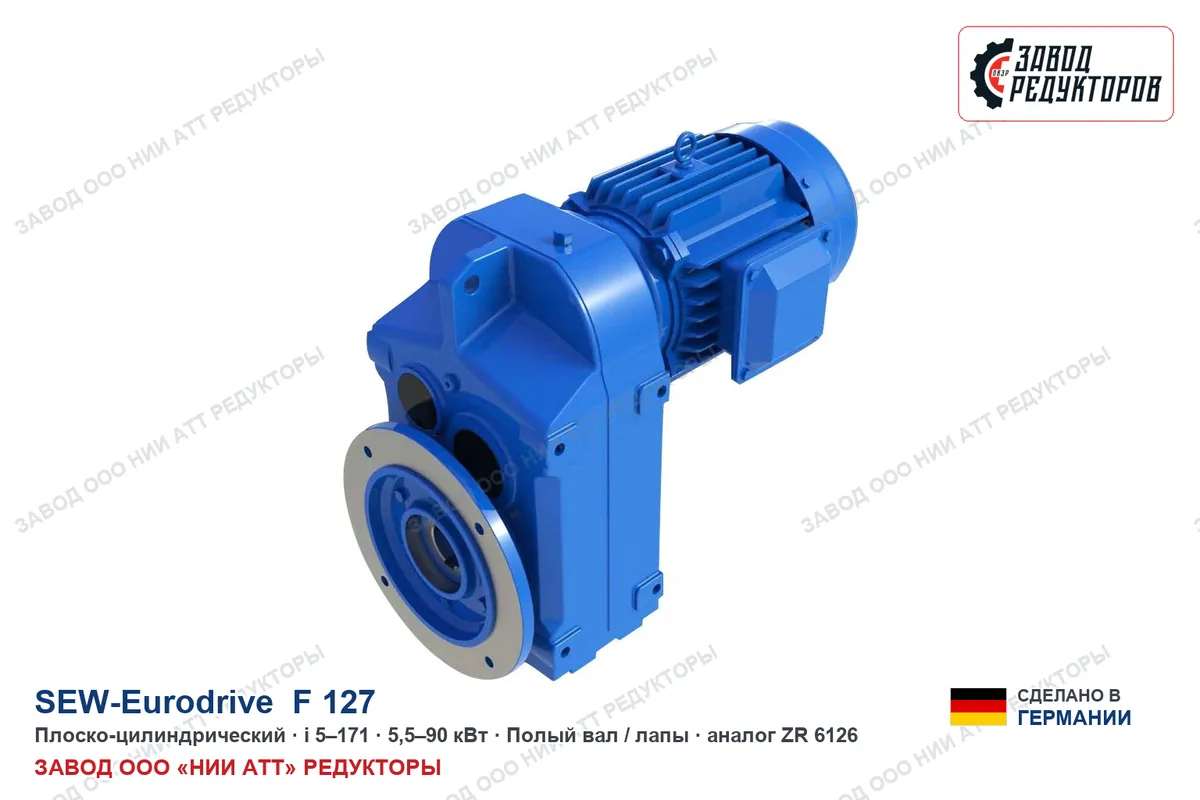

SEW F 127 в исполнении i=75,41 с двигателем 11 кВт — среднетихоходное исполнение: на выходном валу 19 об/мин при моменте 5500 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Скорость этой позиции востребована в приводах цепных конвейеров, норий и тарельчатых питателей. Момент предельный: рабочая зона — привод тяжёлых валков, мельниц и ударно нагруженных машин, но обязательна проверка соосности лазером — перекос убивает подшипники за месяцы.
Чем отличается серия. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Что даёт эта позиция на машине. При 19 об/мин и моменте 5500 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,4 м/с при тяговом усилии 27500 Н; через шкив ⌀160 мм на выходной вал придёт около 68750 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 11 кВт нужен и фланец IEC 160 по посадке, и линия, держащая 22 А при 380 В. Не сойдётся одно из двух — привод не пустят. На один оборот тихоходного вала уходит 3,2 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Ряд SEW F 127 не заканчивается одной позицией: 30 передаточных, от 4,68 до 170,83. Это исполнение 24-е по счёту: следующая ступень вниз по скорости — i=87,31 (17 об/мин), вверх — i=70,07 (21 об/мин). По двигателю ряд идёт от 5,5 до 90 кВт, здесь 11 кВт — 4-я мощность из 13. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Оригинал SEW F 127 везём под заказ. Наш ZR 6126 повторяет посадочные размеры — основание и обвязка остаются прежними.
Габаритный и присоединительный чертёж модели SEW F 127 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
SEW F 127 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | F | принцип передачи, по которому построен весь ряд — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 127 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=75,41 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 11 кВт | фактическая для этой сборки; модель как семейство — 5,5–90 кВт |
| Момент на выходе | 5500 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | FA 127, FAF 127, FH 127, FF 127 | исполнение меняет выход и крепление, передаточное число не трогает |
Позицию внутри ряда задают два числа: передаточное 75,41 — отсюда 19 об/мин на выходе, и мощность двигателя 11 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Этой позиции отвечает ZR 6126 — соответствие считаем по нагрузке, а не по таблице кодов.
Тот же типоразмер 127 встречается в обозначениях FA 127 — с полым валом; FAF 127 — полый вал и круглый фланец; FH 127 — полый вал со стяжным диском; FF 127 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA127, FAF127, FH127, FF127. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 6126 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
В ряду SEW F 127 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Наш ZR 6126 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Масло, уплотнения, периодичность осмотра — под среднетихоходное исполнение всё это считают отдельно. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Не подошли обороты — соседние исполнения SEW F 127 на том же корпусе:
На выходном валу 19 об/мин при стандартных 1450 об/мин на входе. Передаточное 75,41 — это отношение входной скорости к выходной.
Номинальный момент на выходе 5500 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 11 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
У нас это ZR 6126. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Ключ — передаточное число. Оно фиксирует 19 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Марка SEW F 127 говорит о габарите, а не о скорости и моменте. Эта позиция — среднетихоходное исполнение: 19 об/мин на выходе и момент 5500 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
ZR 6126 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| SEW F 127 · 11 кВт, i=75,41 (эта позиция) | ZR 6126 |
| SEW F 127 · прочие исполнения (5,5–90 кВт, i=4,68–170,83) | ZR 6126 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
