Это среднескоростное исполнение Rossi RV 200: передаточное i=25,14 с двигателем 37 кВт даёт 58 об/мин на выходе при моменте 6040 Н·м. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Такая скорость нужна в приводах барабанных машин, насосов и наматывателей, момент предельный — это привод крупных валков и приводов с ударной нагрузкой. Учтите: без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Отличие от соседних серий. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 58 об/мин и моменте 6040 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,96 м/с при тяговом усилии 38349 Н; через шкив ⌀160 мм на выходной вал придёт около 75500 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 70 А, а не по табличным 37 кВт; на посадку это не влияет, фланец остаётся IEC 225. Тихоходный вал проворачивается за 1 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Корпус один, передаточные разные: у Rossi RV 200 их 64, от 6,22 до 14767. Это исполнение 11-е по счёту: следующая ступень вниз по скорости — i=27,57 (53 об/мин), вверх — i=21,76 (67 об/мин). По двигателю ряд идёт от 0,12 до 45 кВт, здесь 37 кВт — 19-я мощность из 20. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Оригинал Rossi RV 200 везём под заказ. Наш ZR 6106 повторяет посадочные размеры — основание и обвязка остаются прежними.

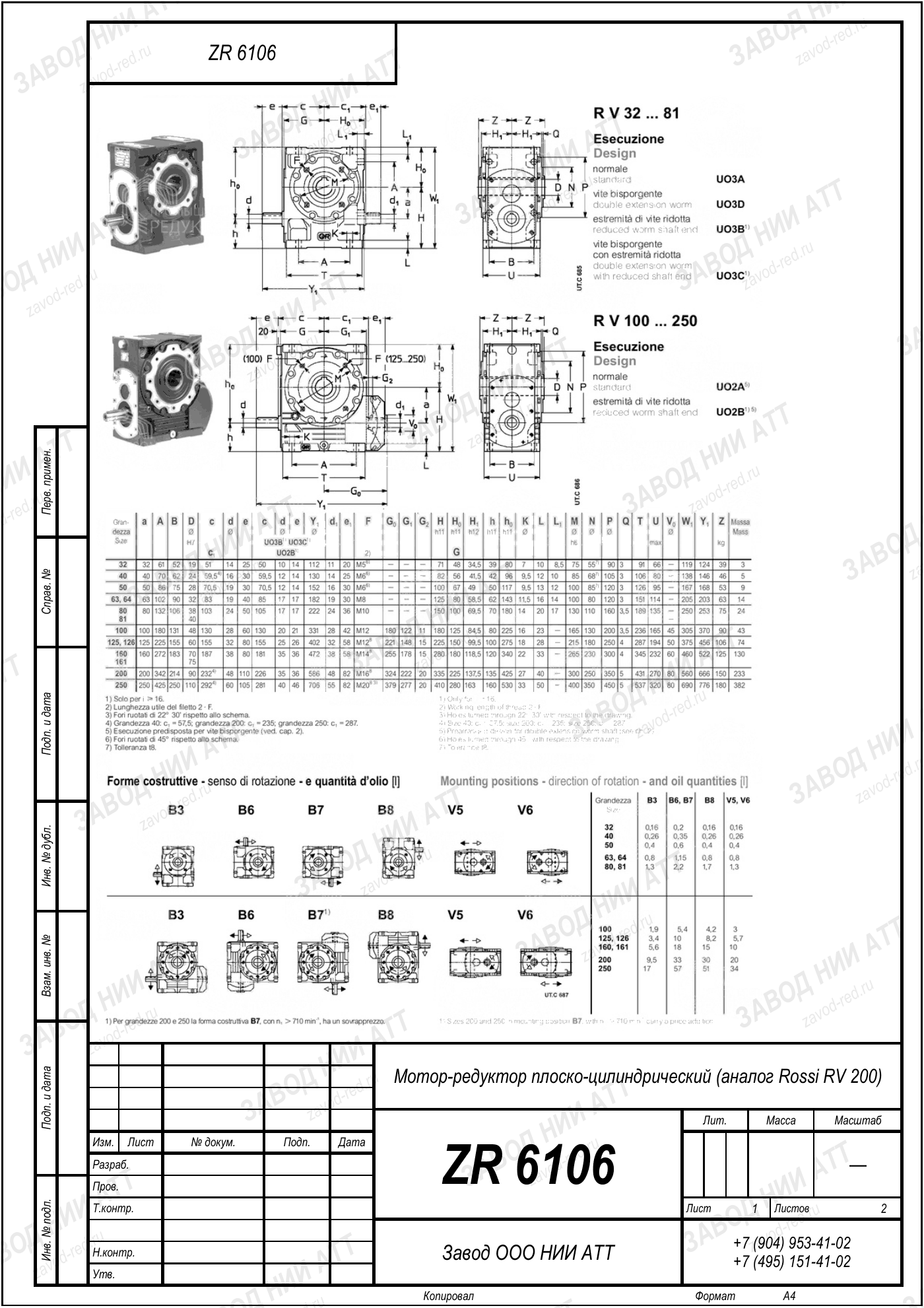

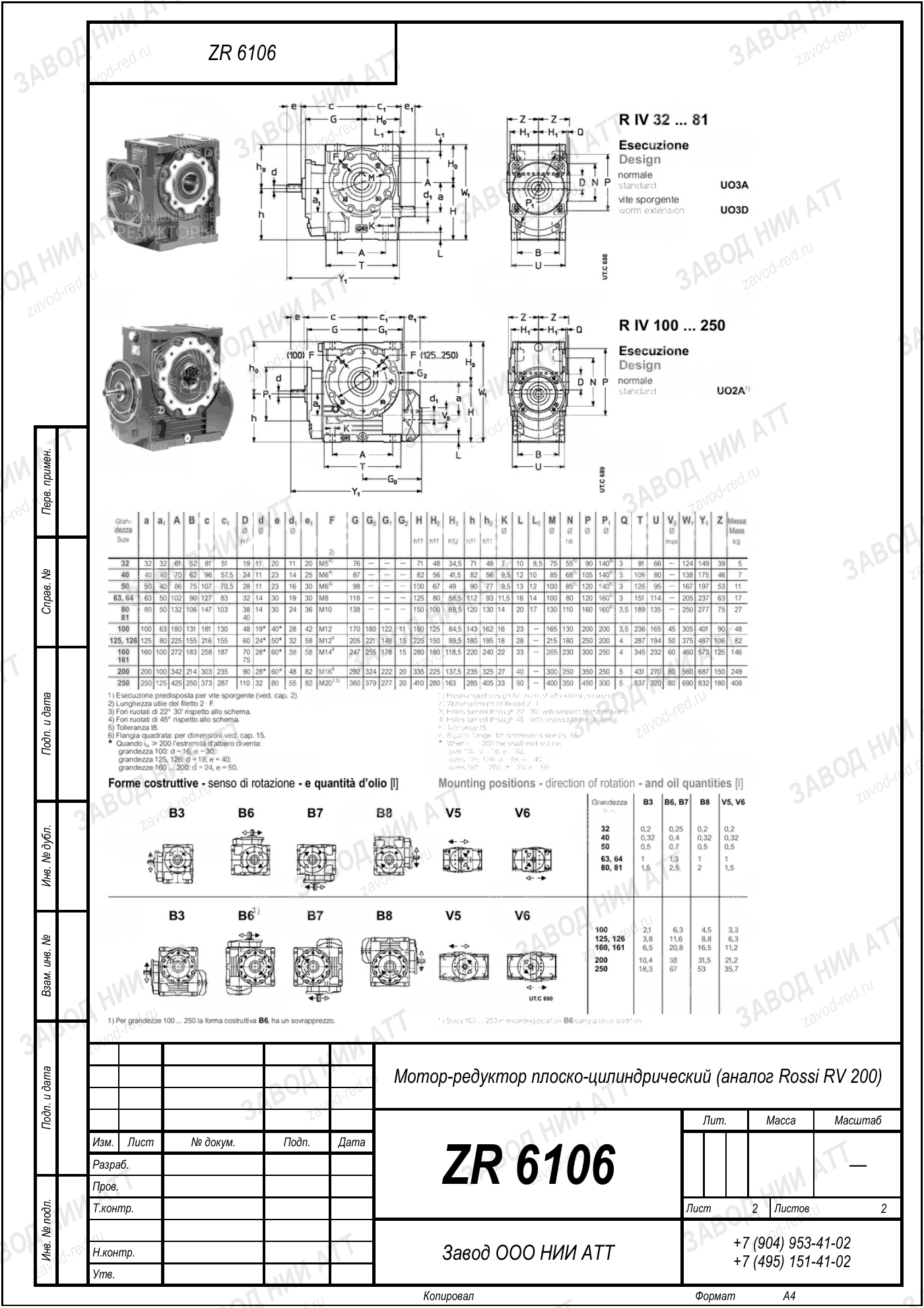

Габаритный и присоединительный чертёж модели Rossi RV 200 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка Rossi RV 200 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | RV | определяет устройство передачи между входным и выходным валом — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 200 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=25,14 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 37 кВт | для этой позиции; вся линейка модели укладывается в см. модель |
| Момент на выходе | 6040 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MR 200 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 25,14 — отсюда 58 об/мин на выходе, и мощность двигателя 37 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
Соответствие в нашей номенклатуре — ZR 6106, подтверждаем расчётом под вашу нагрузку.
В этом же типоразмере 200 у производителя есть обозначения MR 200 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MR200. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 6106 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Присоединительные размеры у ZR 6106 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
среднескоростное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Быстрее или медленнее на выходе — соседние передаточные Rossi RV 200, корпус не меняется:
На выходном валу 58 об/мин при стандартных 1450 об/мин на входе. Передаточное 25,14 — это отношение входной скорости к выходной.
Номинальный момент на выходе 6040 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 37 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
Присоединительные размеры ZR 6106 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 58 об/мин — от них и пляшите при подборе Rossi RV 200.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Марка Rossi RV 200 говорит о габарите, а не о скорости и моменте. Эта позиция — среднескоростное исполнение: 58 об/мин на выходе и момент 6040 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 6106.
