Ступень i=12,77 в корпусе Rossi RV 160/161 с двигателем 18,5 кВт даёт 115 об/мин при моменте 1540 Н·м; по классу это среднескоростное исполнение. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Обороты подходят для барабанных машин, насосов и наматывателей. Момент здесь очень высокий — рабочий диапазон для дробильного оборудования и больших барабанов; основание должно быть жёстким — реактивный момент разворачивает корпус.
Место серии в линейке. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 115 об/мин и моменте 1540 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 1,2 м/с при тяговом усилии 15400 Н; через шкив ⌀200 мм на выходной вал придёт около 15400 Н радиальной нагрузки. 36 А при 380 В — это рабочий ток двигателя 18,5 кВт; пусковой в разы выше, поэтому автомат берите с характеристикой под пуск, а не впритык по номиналу. Фланец при этом IEC 180. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 0,5 с, быстрее делает только меньшее передаточное число.
Место в ряду. Вилка передаточных у Rossi RV 160/161 — от 4,57 до 276,77, внутри 43 ступеней. Это исполнение 8-е по счёту: следующая ступень вниз по скорости — i=15,06 (96 об/мин), вверх — i=11,16 (130 об/мин). По двигателю ряд идёт от 0,55 до 30 кВт, здесь 18,5 кВт — 13-я мощность из 15. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Rossi RV 160/161 поставляем под заказ; наш аналог — ZR 696, встаёт на штатное место без переделки рамы.

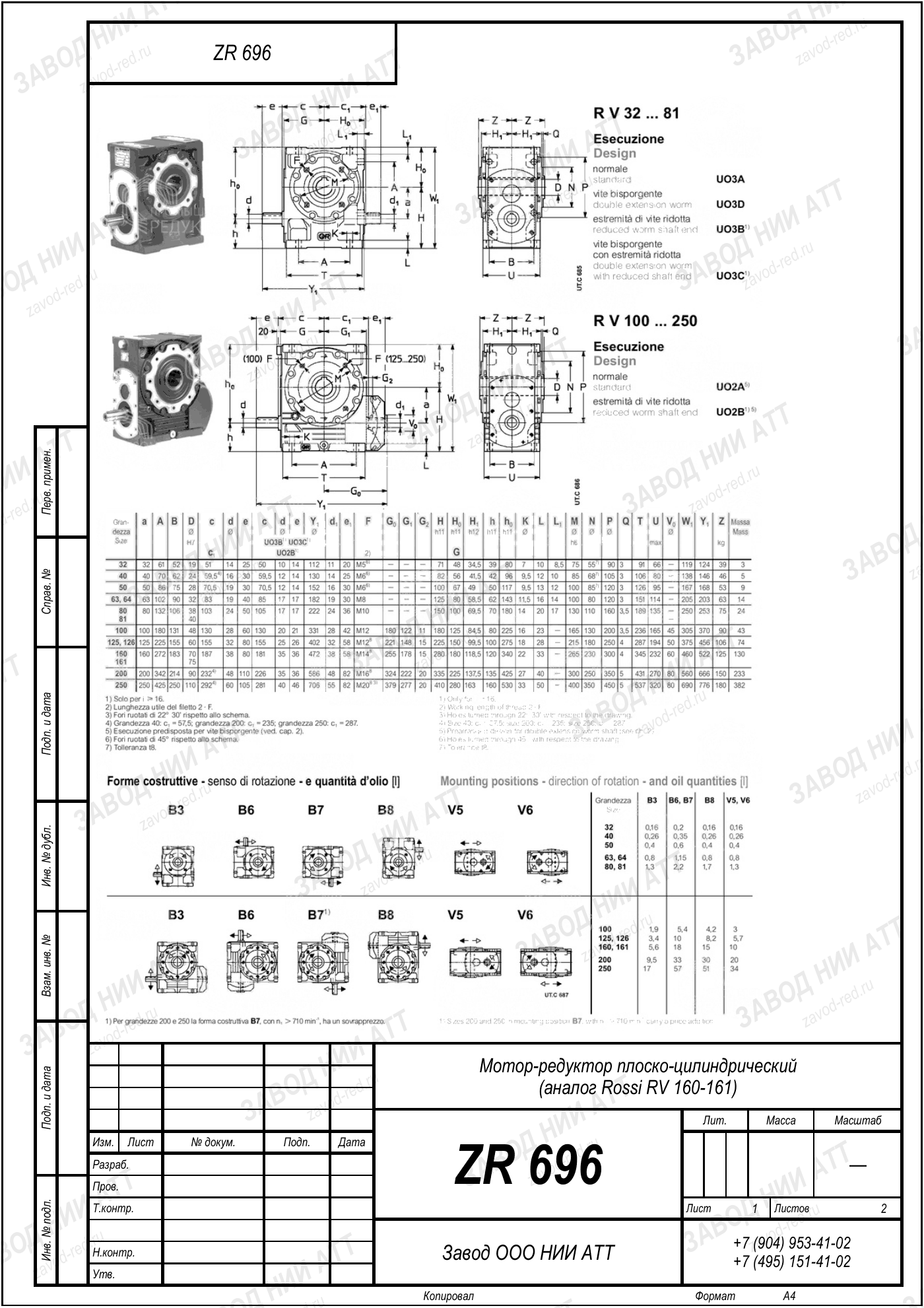

Габаритный и присоединительный чертёж модели Rossi RV 160/161 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия Rossi RV 160/161 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | RV | указывает, какой передачей понижаются обороты — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 160/161 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=12,77 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 18,5 кВт | фактическая для этой сборки; модель как семейство — 0,6–30 кВт |
| Момент на выходе | 1540 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | MR 5, R 2, MRV 225, ECFT 070 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 12,77 — отсюда 115 об/мин на выходе, и мощность двигателя 18,5 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
По нашему ряду это ZR 696; проверяем по четырём числам, а не по созвучию обозначений.
Рядом с этой серией производитель выпускает MR 5, R 2, MRV 225, ECFT 070 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MR5, R2, MRV225, ECFT070. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 696 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Заказ по одному названию Rossi RV 160/161 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Присоединительные размеры у ZR 696 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Обороты на выходе другие — и обслуживание другое: среднескоростное исполнение по общей таблице ряда не обслуживают. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Не подошли обороты — соседние исполнения Rossi RV 160/161 на том же корпусе:
На выходном валу 115 об/мин при стандартных 1450 об/мин на входе. Передаточное 12,77 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1540 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 18,5 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Для монтажа меняется только шильдик: ZR 696 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Сравните 115 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Rossi RV 160/161.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Позиции Rossi RV 160/161 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднескоростное исполнение: 115 об/мин на выходе и момент 1540 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 696.
