Перед вами среднетихоходное исполнение ряда Rossi RV 100: i=40 с двигателем 3 кВт, выход 22 об/мин при моменте 942 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Позиция закрывает приводы ленточных транспортёров, ковшовых элеваторов и питателей; момент очень высокий, рассчитан на привод тяжёлого дробильного и смесительного оборудования. Учтите: раму считайте на реактивный момент, анкеры на срез.
Что даёт эта серия. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 22 об/мин и моменте 942 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,47 м/с при тяговом усилии 4710 Н; через шкив ⌀200 мм на выходной вал придёт около 9420 Н радиальной нагрузки. По мощности 3 кВт сразу считаются две вещи: посадочный фланец IEC 100 и рабочий ток порядка 6,9 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Оборот за 2,7 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Ряд Rossi RV 100 не заканчивается одной позицией: 11 передаточных, от 7,5 до 100. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=50 (29 об/мин), вверх — i=30 (48 об/мин). По двигателю ряд идёт от 0,75 до 7,5 кВт, здесь 3 кВт — 5-я мощность из 8. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Оригинал Rossi RV 100 везём под заказ. Наш ZR 6013 повторяет посадочные размеры — основание и обвязка остаются прежними.

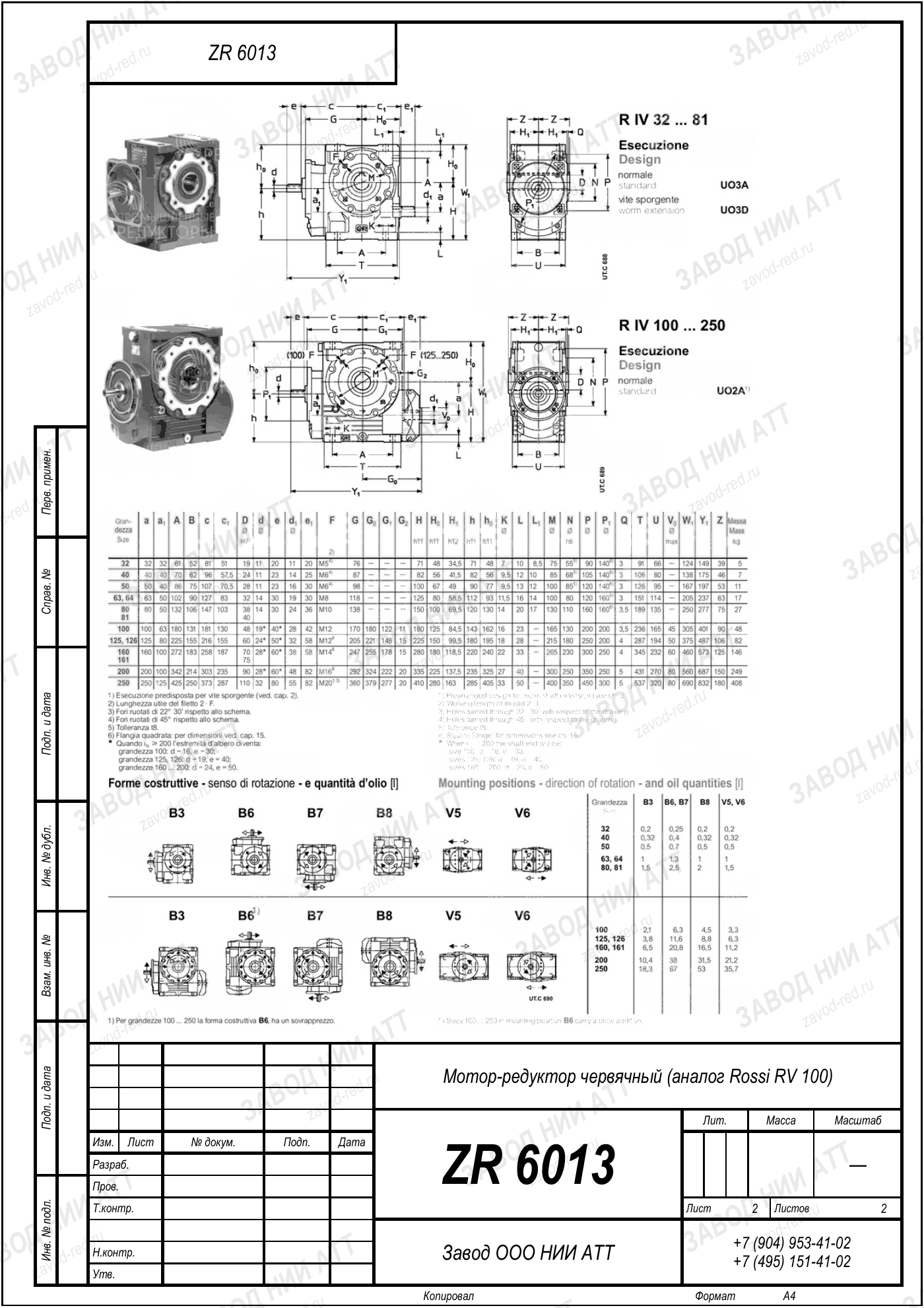

Габаритный и присоединительный чертёж модели Rossi RV 100 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Rossi RV 100 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | RV | одна серия — одна схема передачи, здесь червячный |
|---|---|---|
| Типоразмер | 100 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=40 | подобрано под нужные выходные обороты; в пределах модели доступно см. модель |
| Мощность двигателя | 3 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,8–7,5 кВт |
| Момент на выходе | 942 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MRV 100 | другие обозначения этого производителя |
| Обозначения модели | RV 100, MRV 100 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 40 — отсюда 22 об/мин на выходе, и мощность двигателя 3 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Наш аналог: ZR 6013. Подбор ведём от момента и оборотов вашей машины.
Производитель обозначает эту машину как RV 100, MRV 100 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: RV100, MRV100. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 100 у производителя есть обозначения MRV 100 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRV100. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 6013 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Название Rossi RV 100 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
Наш ZR 6013 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Один типоразмер Rossi RV 100, разные обороты и момент на выходном валу:
На выходном валу 22 об/мин при стандартных 1450 об/мин на входе. Передаточное 40 — это отношение входной скорости к выходной.
Номинальный момент на выходе 942 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 3 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
ZR 6013 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Сравните 22 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Rossi RV 100.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
Марка Rossi RV 100 говорит о габарите, а не о скорости и моменте. Эта позиция — среднетихоходное исполнение: 22 об/мин на выходе и момент 942 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 6013.
| Импортное исполнение | Замена ZR |
|---|---|
| Rossi RV 100 · 3 кВт, i=40 (эта позиция) | ZR 6013 |
| Rossi RV 100 · прочие исполнения (0,75–7,5 кВт, i=7,5–100) | ZR 6013 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
