В этой позиции Rossi R I 63 стоит ступень i=11,08 с двигателем 2,2 кВт: рабочая скорость 127 об/мин при моменте 165 Н·м. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Скорость этой позиции востребована в приводах барабанных машин, насосов и наматывателей. Момент средний: рабочая зона — привод транспортёров средней производительности и мешалок, но консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Чем отличается серия. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 127 об/мин и моменте 165 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 2,09 м/с при тяговом усилии 1048 Н; через шкив ⌀250 мм на выходной вал придёт около 1320 Н радиальной нагрузки. Двигатель 2,2 кВт с фланцем IEC 100 тянет 5,2 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 0,5 с, быстрее делает только меньшее передаточное число.
Место в ряду. 63 передаточных на Rossi R I 63: с 3,77 ряд начинается, на 190,76 заканчивается. Это исполнение 13-е по счёту: следующая ступень вниз по скорости — i=12,66 (115 об/мин), вверх — i=10,97 (132 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 2,2 кВт — 9-я мощность из 10. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Кроме оригинала Rossi R I 63 предлагаем ZR 636 — тот же габарит и крепление, срок поставки короче.

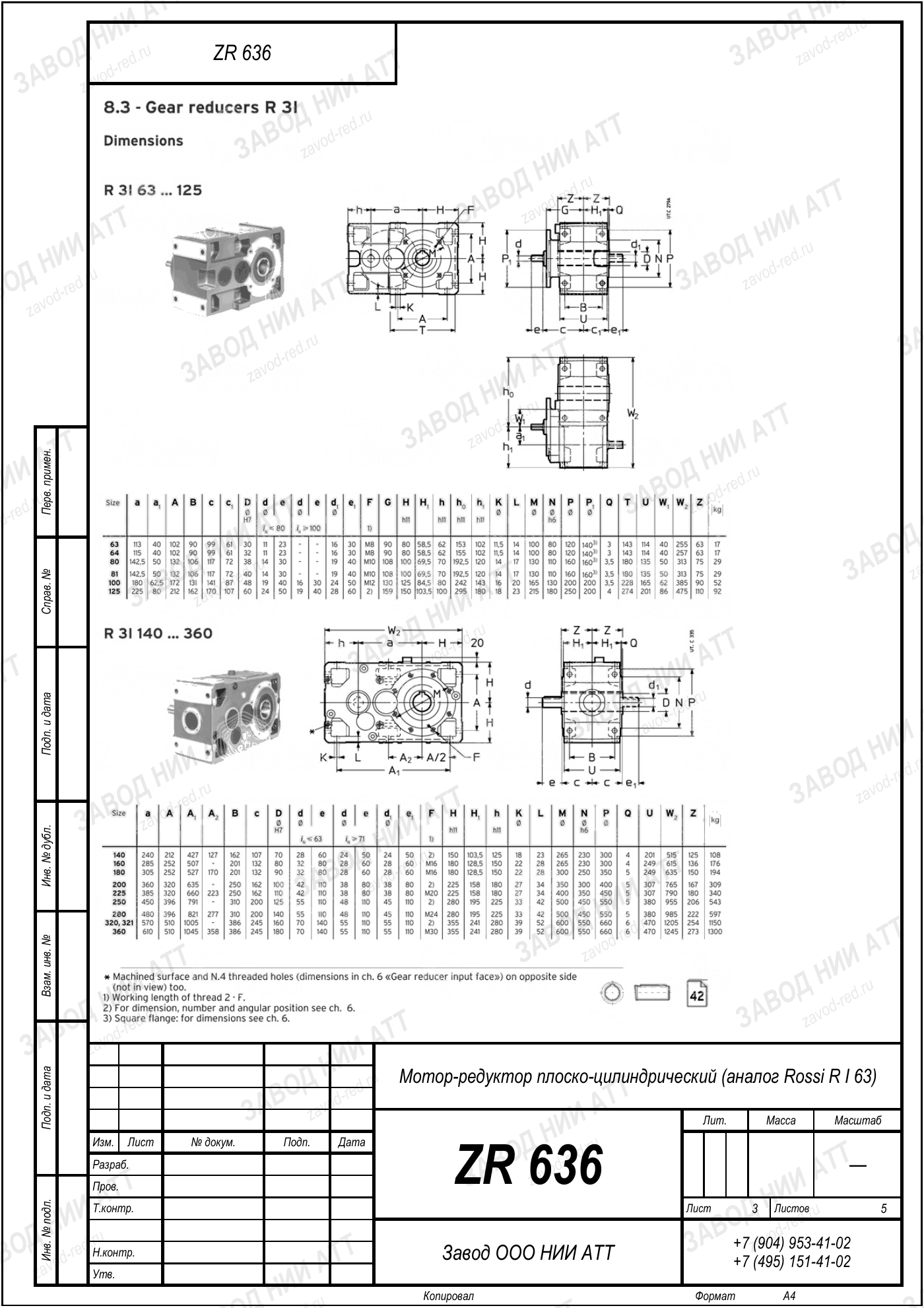

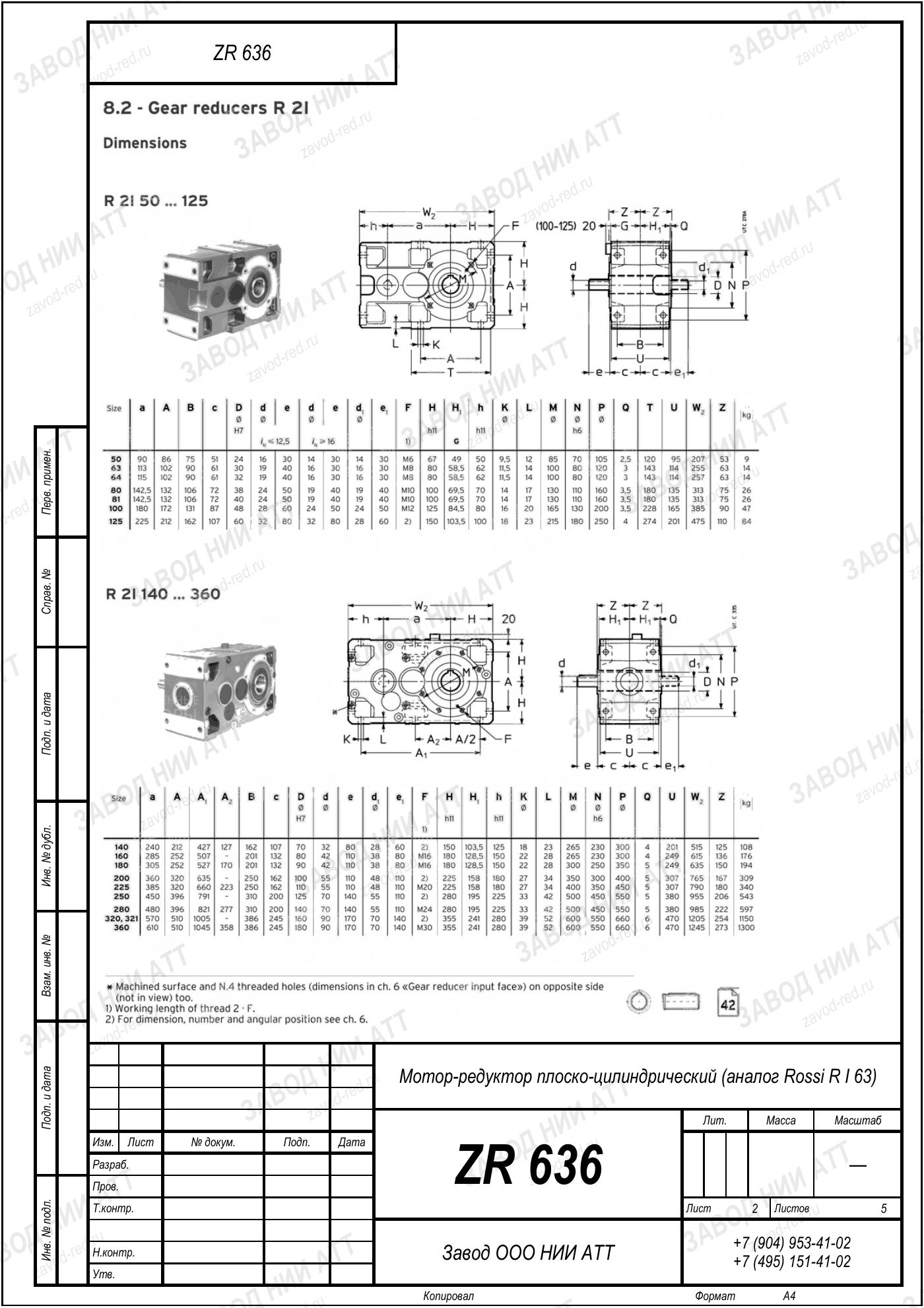

Габаритный и присоединительный чертёж модели Rossi R I 63 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код Rossi R I 63 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | R | указывает, какой передачей понижаются обороты — плоско-цилиндрический |
|---|---|---|
| Передаточное число | i=11,08 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 2,2 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,1–3 кВт |
| Момент на выходе | 165 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 11,08 — отсюда 127 об/мин на выходе, и мощность двигателя 2,2 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Соответствие в нашей номенклатуре — ZR 636, подтверждаем расчётом под вашу нагрузку.
У ZR 636 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Прежде чем оформлять Rossi R I 63, сверьте четыре числа: по ним позиция и определяется.
ZR 636 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
Не переносите сюда сроки соседа по ряду — среднескоростное исполнение изнашивается иначе. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Нужен другой момент на выходе — исполнения Rossi R I 63 с соседним передаточным, корпус общий:
На выходном валу 127 об/мин при стандартных 1450 об/мин на входе. Передаточное 11,08 — это отношение входной скорости к выходной.
Номинальный момент на выходе 165 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 2,2 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
У нас это ZR 636. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Отличают позиции передаточное и мощность. Здесь выход 127 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Rossi R I 63 — корпус и посадочные останутся теми же.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Каталог Rossi R I 63 — это ряд из десятков позиций с общим корпусом. Эта позиция — среднескоростное исполнение: 127 об/мин на выходе и момент 165 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 636 со сверкой присоединительных размеров.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
