Rossi R I 200 i=75,41 с двигателем 22 кВт — среднетихоходное исполнение, 19 об/мин на выходе при моменте 10800 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Такая скорость нужна в приводах цепных конвейеров, норий и тарельчатых питателей, момент предельный — это привод прокатных валков и приводов с частыми ударами. Учтите: без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Чем отличается серия. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 19 об/мин и моменте 10800 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,2 м/с при тяговом усилии 108000 Н; через шкив ⌀160 мм на выходной вал придёт около 135000 Н радиальной нагрузки. Двигатель 22 кВт с фланцем IEC 180 тянет 42 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Полный оборот выходного вала — 3,2 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Вилка передаточных у Rossi R I 200 — от 4,68 до 170,83, внутри 30 ступеней. Это исполнение 24-е по счёту: следующая ступень вниз по скорости — i=87,31 (17 об/мин), вверх — i=70,07 (21 об/мин). По двигателю ряд идёт от 5,5 до 90 кВт, здесь 22 кВт — 7-я мощность из 13. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Кроме оригинала Rossi R I 200 предлагаем ZR 6126 — тот же габарит и крепление, срок поставки короче.

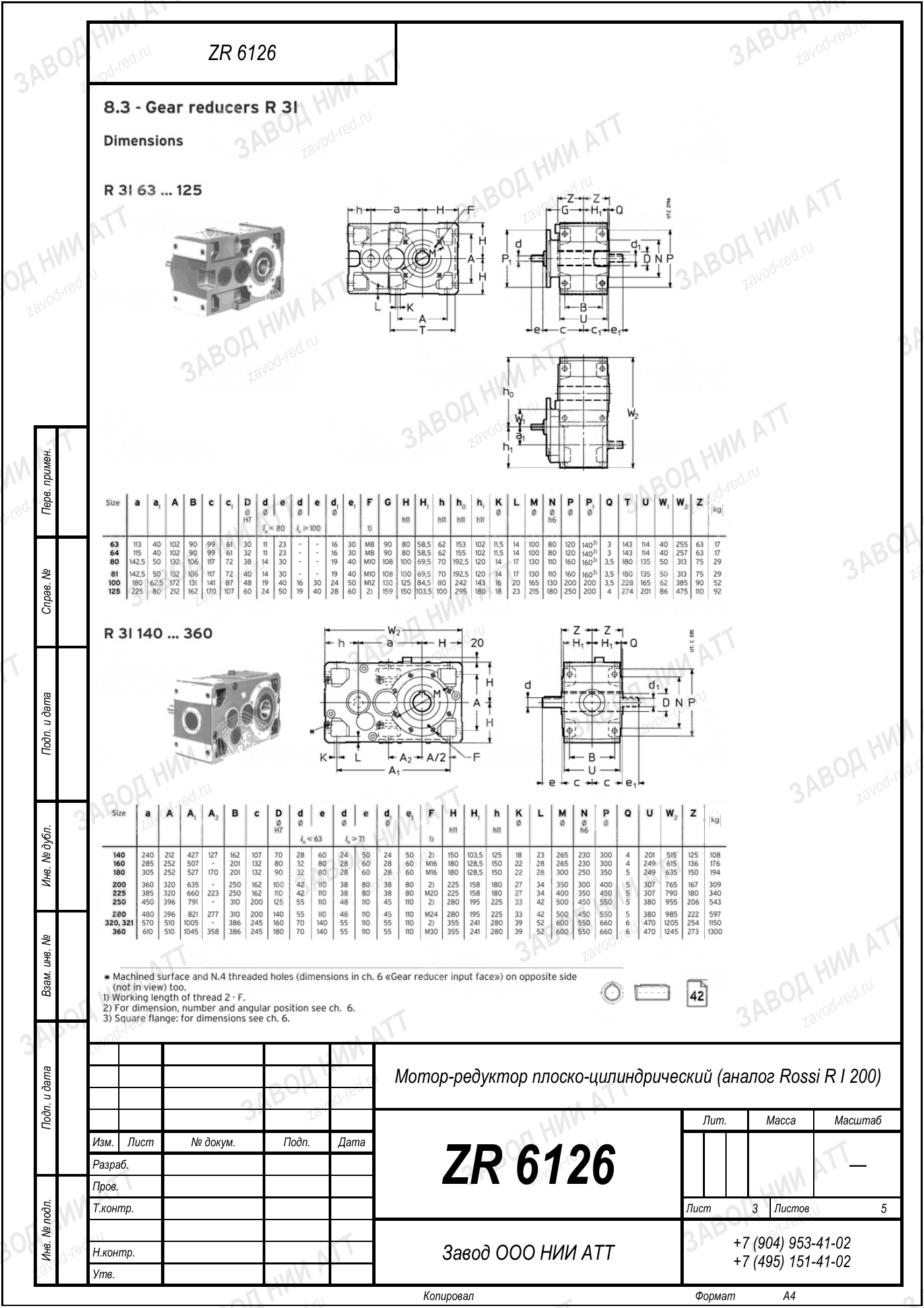

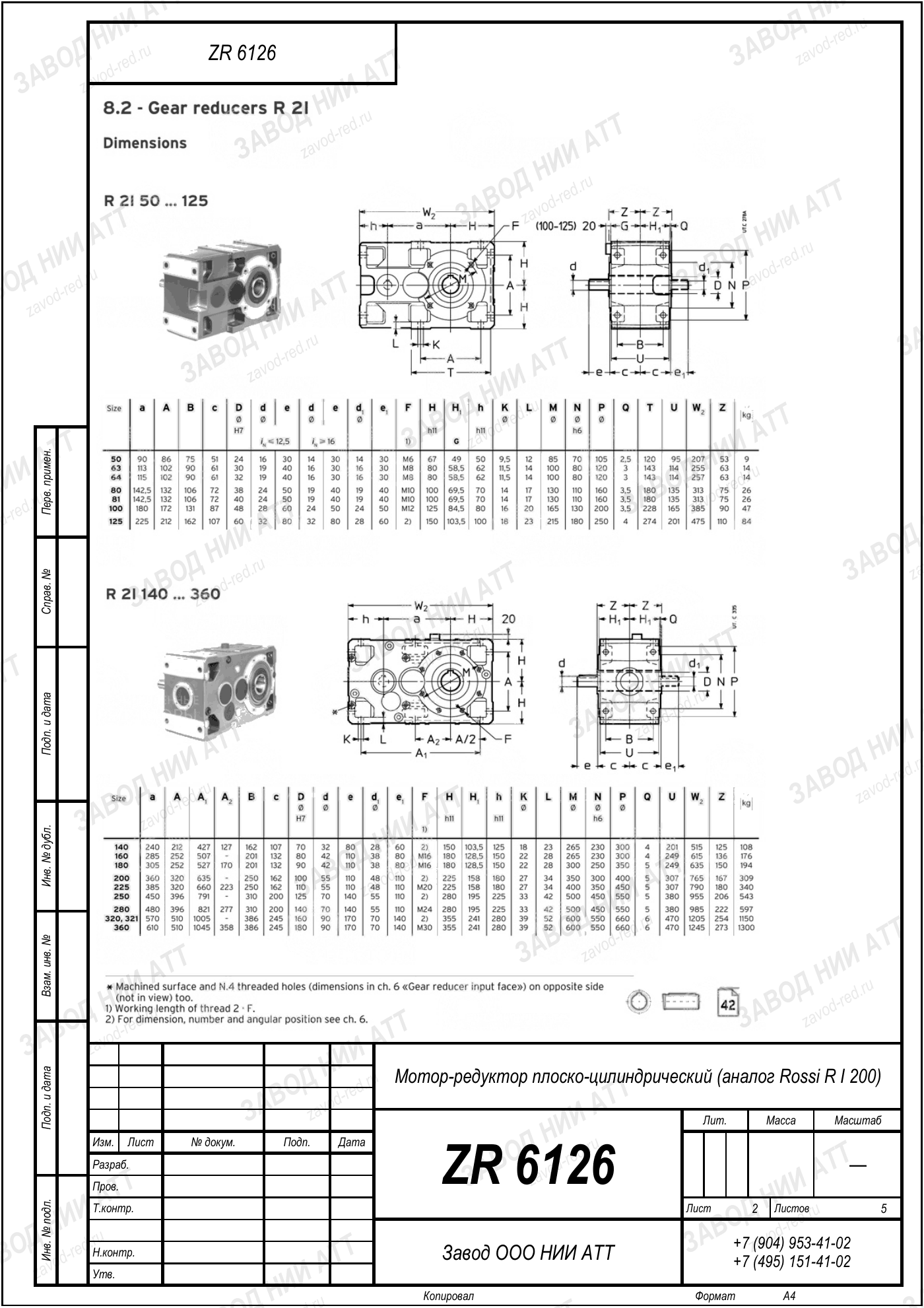

Габаритный и присоединительный чертёж модели Rossi R I 200 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Rossi R I 200 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | R | принцип передачи, по которому построен весь ряд — плоско-цилиндрический |
|---|---|---|
| Передаточное число | i=75,41 | жёстко привязано к этому исполнению; у модели в целом — ряд см. модель |
| Мощность двигателя | 22 кВт | фактическая для этой сборки; модель как семейство — 5,5–90 кВт |
| Момент на выходе | 10800 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 75,41 — отсюда 19 об/мин на выходе, и мощность двигателя 22 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
В нашей номенклатуре этой позиции соответствует ZR 6126: подбираем по моменту и передаточному, а не по названию.
У ZR 6126 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Аналог ZR 6126 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Не переносите сюда сроки соседа по ряду — среднетихоходное исполнение изнашивается иначе. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
Ближайшие передаточные в ряду Rossi R I 200 — габарит общий, обороты на выходе другие:
На выходном валу 19 об/мин при стандартных 1450 об/мин на входе. Передаточное 75,41 — это отношение входной скорости к выходной.
Номинальный момент на выходе 10800 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 22 кВт. Пришлите параметры, подберём исполнение.
Если привод встал, ставьте ZR 6126: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Отличают позиции передаточное и мощность. Здесь выход 19 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Rossi R I 200 — корпус и посадочные останутся теми же.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
У Rossi R I 200 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднетихоходное исполнение: 19 об/мин на выходе и момент 10800 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
ZR 6126 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| Rossi R I 200 · 22 кВт, i=75,41 (эта позиция) | ZR 6126 |
| Rossi R I 200 · прочие исполнения (5,5–90 кВт, i=5–171) | ZR 6126 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
