Ступень i=253,41 в корпусе Rossi R I 140 с двигателем 2,2 кВт даёт 5,6 об/мин при моменте 3760 Н·м; по классу это тихоходное исполнение. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Такие обороты нужны в приводах густых сред: шнеки, скребковые транспортёры, мешалки, момент предельный — под задачи тяжёлых валков, мельниц и ударно нагруженных машин. Помните: без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Чем отличается серия. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 5,6 об/мин и моменте 3760 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,09 м/с при тяговом усилии 23873 Н; через шкив ⌀160 мм на выходной вал придёт около 47000 Н радиальной нагрузки. 2,2 кВт на 380 В — это примерно 5,2 А в рабочем режиме, посадка — фланец IEC 100. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Время 10,7 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Вилка передаточных у Rossi R I 140 — от 4,57 до 276,77, внутри 43 ступеней. Это исполнение 42-е по счёту: следующая ступень вниз по скорости — i=276,77 (5,2 об/мин), вверх — i=223,88 (6,5 об/мин). По двигателю ряд идёт от 0,55 до 30 кВт, здесь 2,2 кВт — 5-я мощность из 15. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Под заказ идёт оригинальный Rossi R I 140, со склада — ZR 696: сажается на то же место, раму переделывать не нужно.

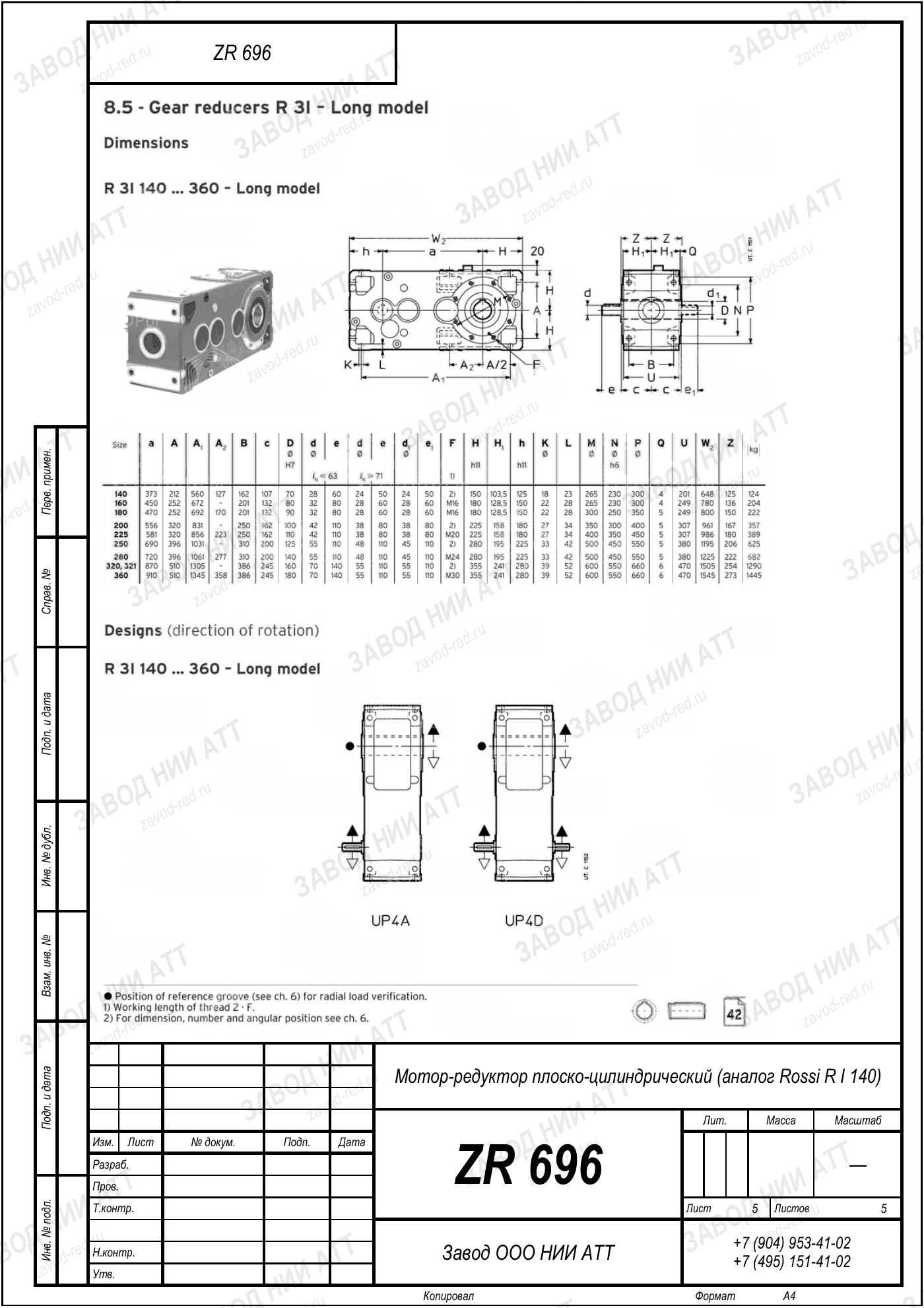

Габаритный и присоединительный чертёж модели Rossi R I 140 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Rossi R I 140 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | R | говорит о типе передачи, а не о размере — плоско-цилиндрический |
|---|---|---|
| Передаточное число | i=253,41 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 2,2 кВт | задаёт момент на выходе этой позиции; вилка по модели — 0,6–30 кВт |
| Момент на выходе | 3760 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 253,41 — отсюда 5,6 об/мин на выходе, и мощность двигателя 2,2 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Наш аналог: ZR 696. Подбор ведём от момента и оборотов вашей машины.
У ZR 696 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
В ряду Rossi R I 140 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Присоединительные размеры у ZR 696 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
Масло, уплотнения, периодичность осмотра — под тихоходное исполнение всё это считают отдельно. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Соседи Rossi R I 140 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 5,6 об/мин при стандартных 1450 об/мин на входе. Передаточное 253,41 — это отношение входной скорости к выходной.
Номинальный момент на выходе 3760 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 2,2 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
ZR 696 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Rossi R I 140 обороты другие: выше передаточное — медленнее вал и больше момент.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Внешне позиции Rossi R I 140 не различить: разница внутри, в передаче. Эта позиция — тихоходное исполнение: 5,6 об/мин на выходе и момент 3760 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 696.
| Импортное исполнение | Замена ZR |
|---|---|
| Rossi R I 140 · 2,2 кВт, i=253,41 (эта позиция) | ZR 696 |
| Rossi R I 140 · прочие исполнения (0,6–30 кВт, i=5–277) | ZR 696 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
