Ступень i=270,68 в корпусе Rossi R I 125 с двигателем 0,55 кВт даёт 2,5 об/мин при моменте 2090 Н·м; по классу это сверхтихоходное исполнение. Оборот занимает больше десяти секунд: скорость здесь не важна, важно усилие.
Позиция для запорной арматуры, поворотных столов и шлюзовых затворов. Момент очень высокий — как раз под задачи дробилок, мельниц и крупных барабанных машин; раму считайте на реактивный момент, анкеры на срез.
Место серии в линейке. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 2,5 об/мин и моменте 2090 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,05 м/с при тяговом усилии 10450 Н; через шкив ⌀250 мм на выходной вал придёт около 16720 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 1,6 А, а не по табличным 0,55 кВт; на посадку это не влияет, фланец остаётся IEC 80. Время 24 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Ряд по Rossi R I 125 перекрывает 4,12…4954 — это 61 ступеней. Это исполнение 39-е по счёту: следующая ступень вниз по скорости — i=300 (4,8 об/мин), вверх — i=255,37 (5,7 об/мин). По двигателю ряд идёт от 0,12 до 22 кВт, здесь 0,55 кВт — 5-я мощность из 18. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Rossi R I 125 доступен как импортная поставка; замена из нашей номенклатуры — ZR 686, посадка один в один.

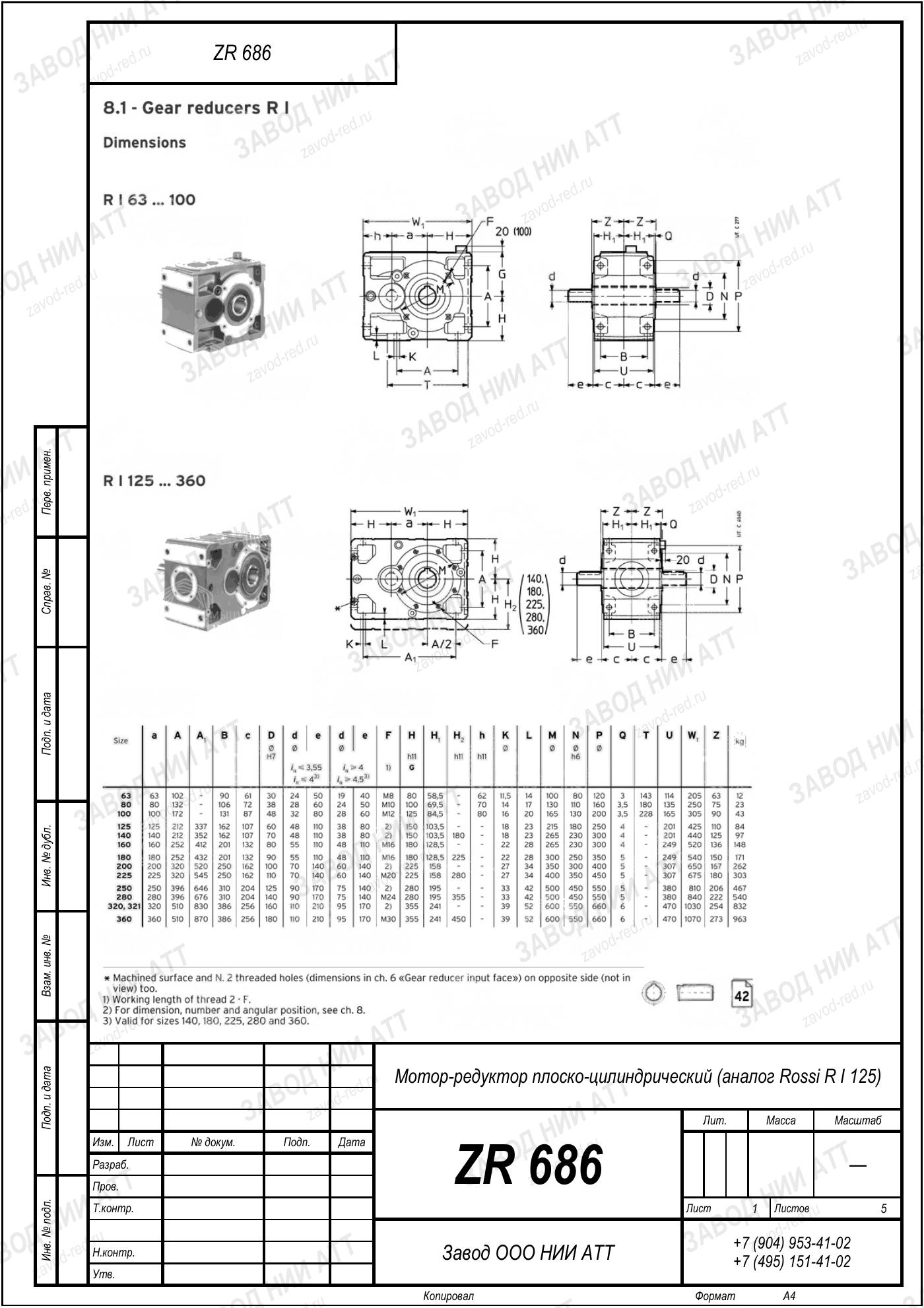

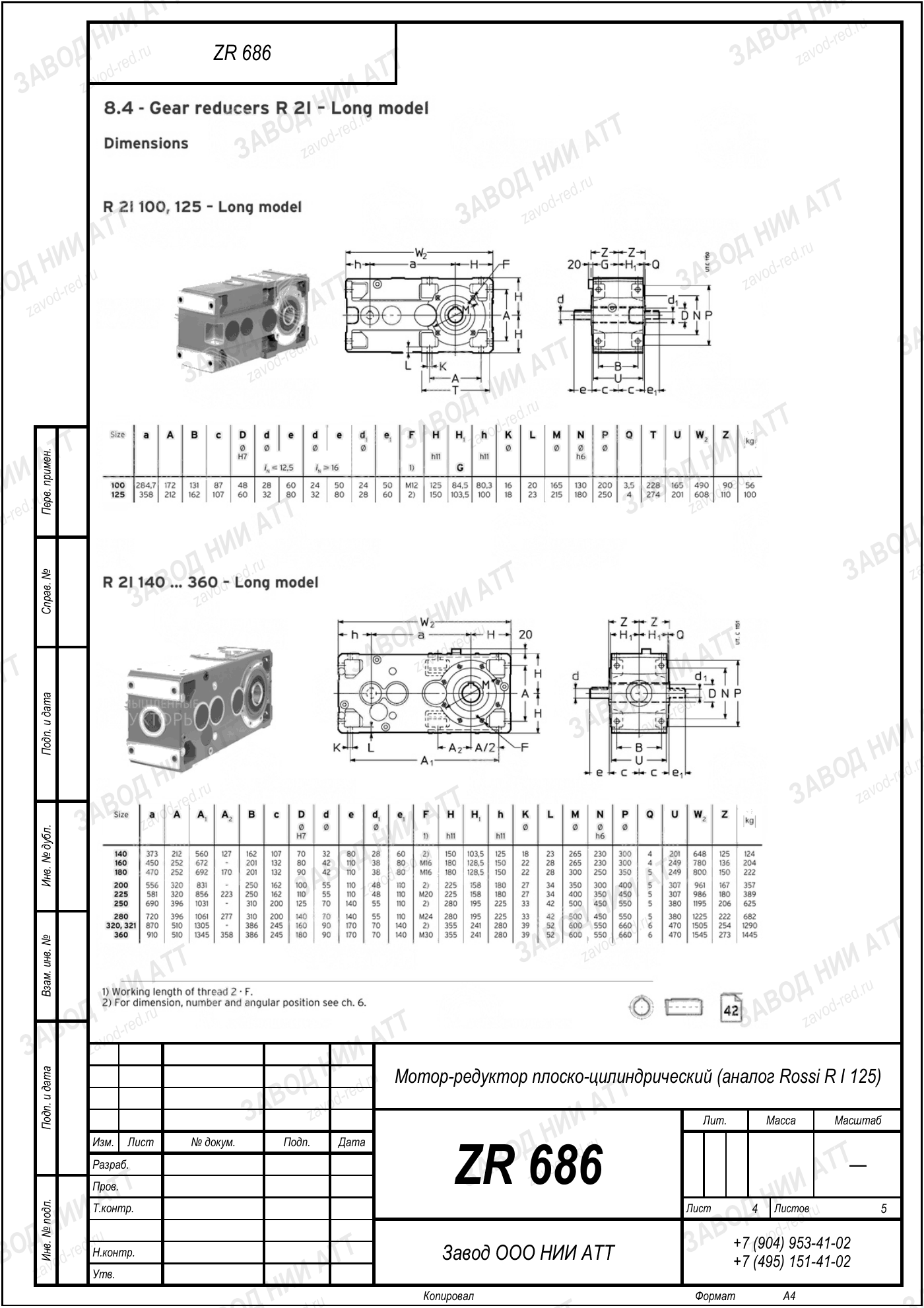

Габаритный и присоединительный чертёж модели Rossi R I 125 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Rossi R I 125 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | R | конструктивный признак всей линейки: редуктор плоско-цилиндрический |
|---|---|---|
| Передаточное число | i=270,68 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 0,55 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 0,1–1,5 кВт |
| Момент на выходе | 2090 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 270,68 — отсюда 2,5 об/мин на выходе, и мощность двигателя 0,55 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Замена по нашему каталогу — ZR 686. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Российский аналог ZR 686 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
У Rossi R I 125 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
ZR 686 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Смазка при сверхмалой скорости доходит хуже: уровень держите по верхней метке, при постоянной работе нужен маслонасос.
Нормы нагрева и вибрации завязаны на обороты, поэтому сверхтихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Быстрее или медленнее на выходе — соседние передаточные Rossi R I 125, корпус не меняется:
На выходном валу 2,5 об/мин при стандартных 1450 об/мин на входе. Передаточное 270,68 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2090 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,55 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Переходная плита не понадобится: ZR 686 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 2,5 об/мин, соседние по ряду — свои значения.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
В ряду Rossi R I 125 десятки исполнений, и путают их часто. Эта позиция — сверхтихоходное исполнение: 2,5 об/мин на выходе и момент 2090 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
ZR 686 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
