В этой позиции Rossi R I 100 стоит ступень i=108,46 с двигателем 0,55 кВт: рабочая скорость 13 об/мин при моменте 420 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Скорость этой позиции востребована в приводах шнеков, мешалок густых сред, скребковых конвейеров. Момент высокий: рабочая зона — привод нагруженных конвейеров, норий и подъёмников, но сверьте сечение ответного вала — на таком моменте ломается именно он.
Чем отличается серия. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 13 об/мин и моменте 420 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,14 м/с при тяговом усилии 4200 Н; через шкив ⌀250 мм на выходной вал придёт около 3360 Н радиальной нагрузки. Фланец под этот двигатель — IEC 80, ток в линии около 1,6 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 0,55 кВт. Скорость ленты проще считать от оборота: 4,6 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. На один типоразмер Rossi R I 100 приходится 42 передаточных: нижняя граница 4,28, верхняя 281,71. Это исполнение 33-е по счёту: следующая ступень вниз по скорости — i=114,45 (13 об/мин), вверх — i=94,93 (15 об/мин). По двигателю ряд идёт от 0,18 до 11 кВт, здесь 0,55 кВт — 4-я мощность из 14. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Под заказ идёт оригинальный Rossi R I 100, со склада — ZR 676: сажается на то же место, раму переделывать не нужно.

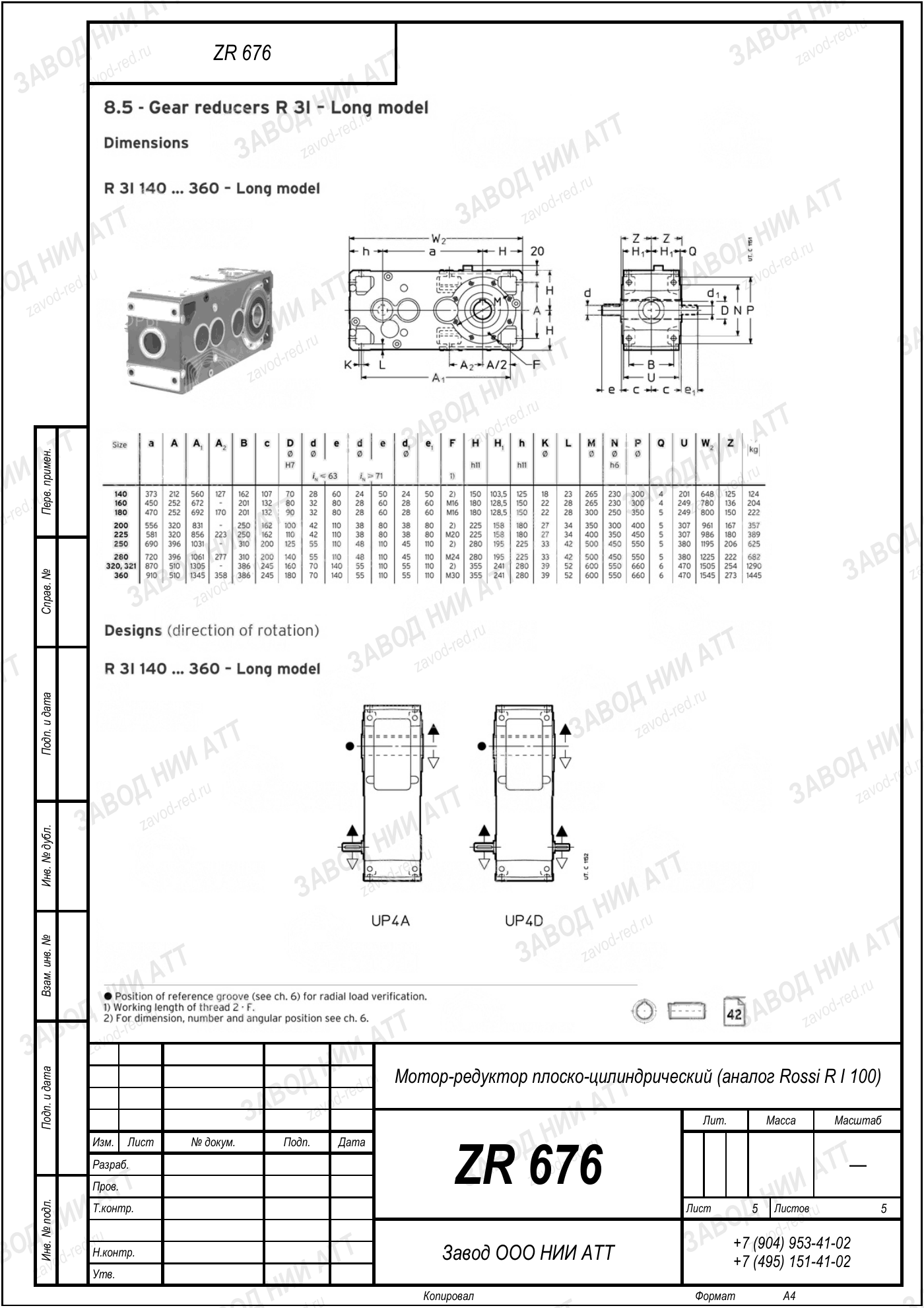

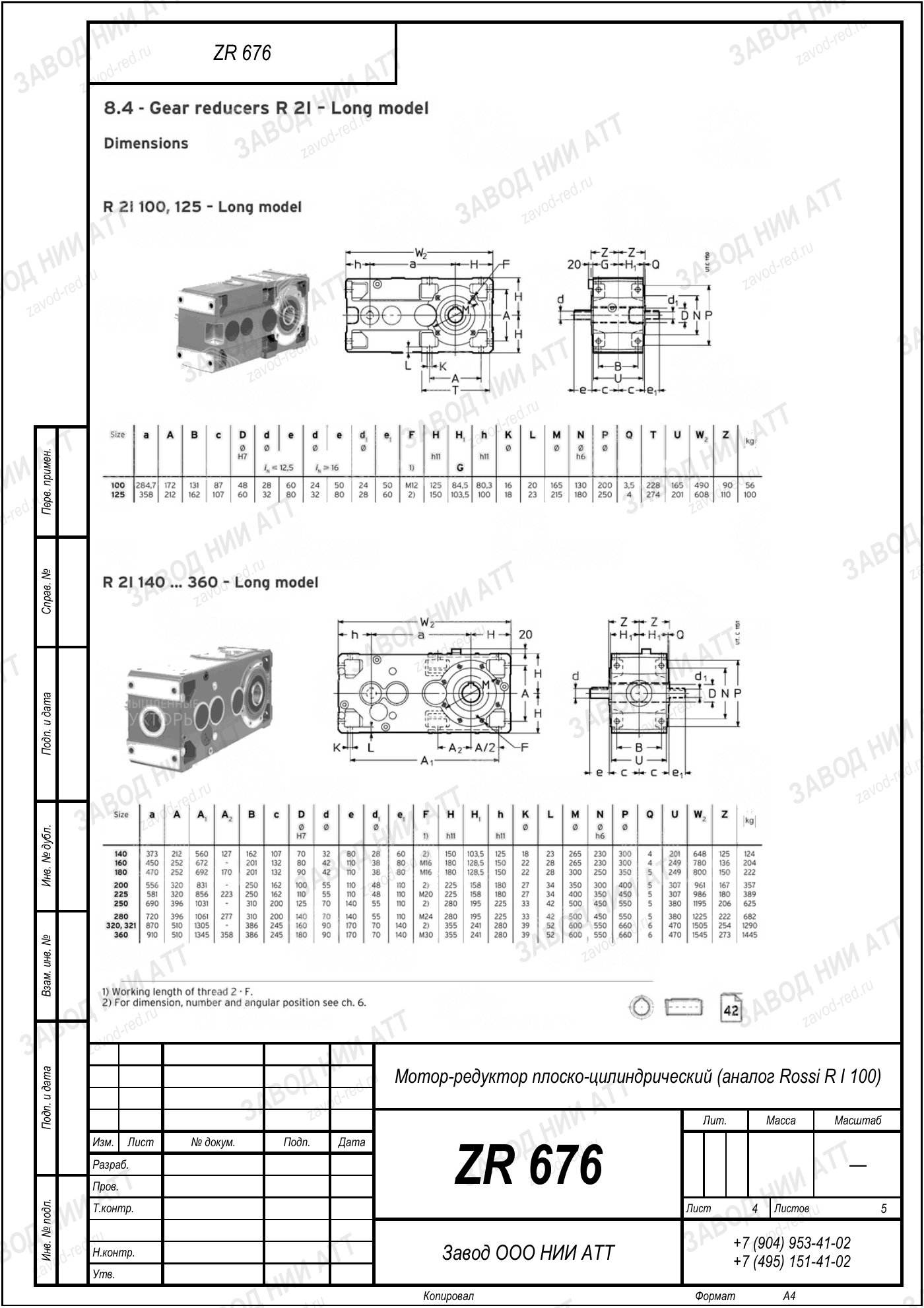

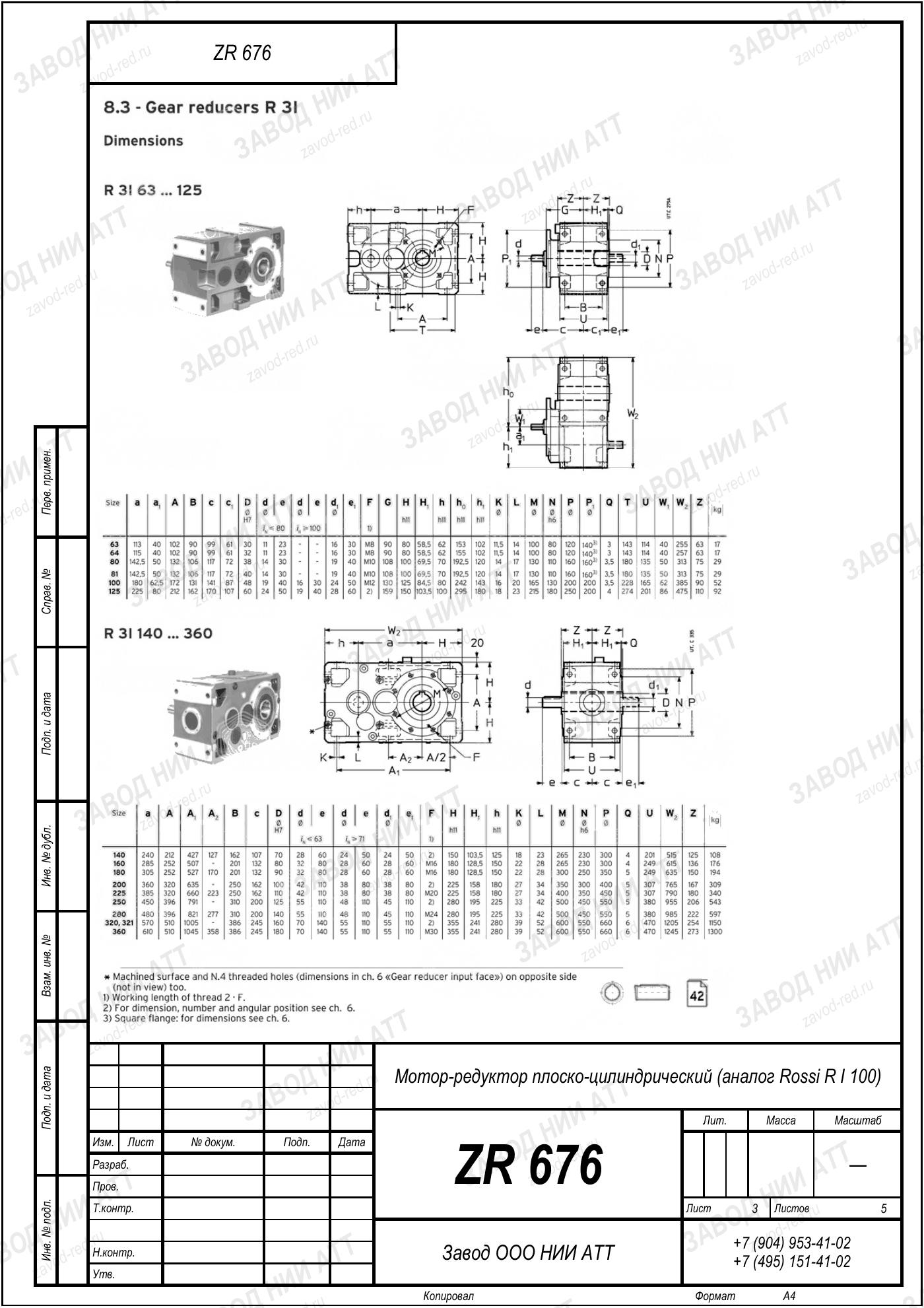

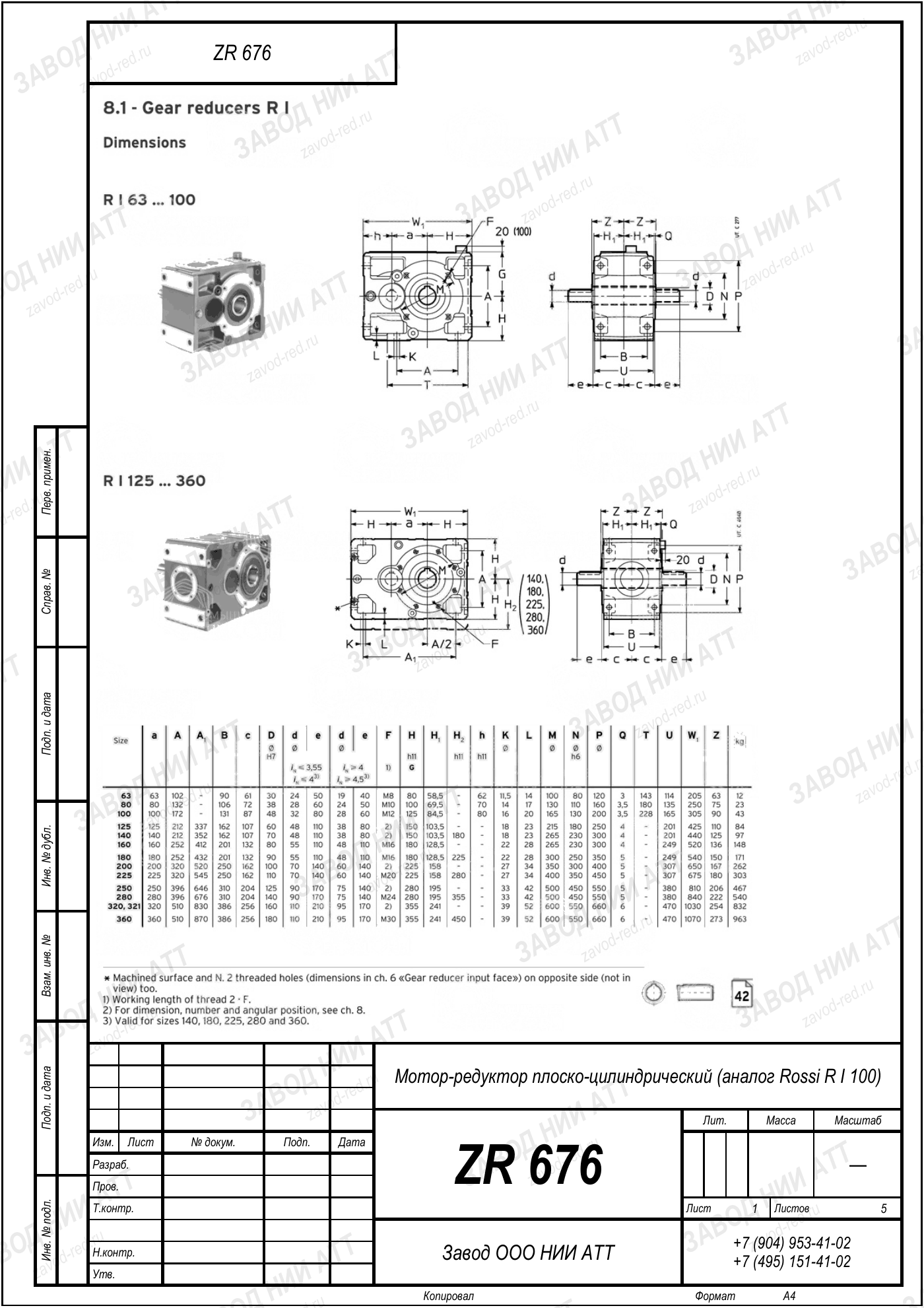

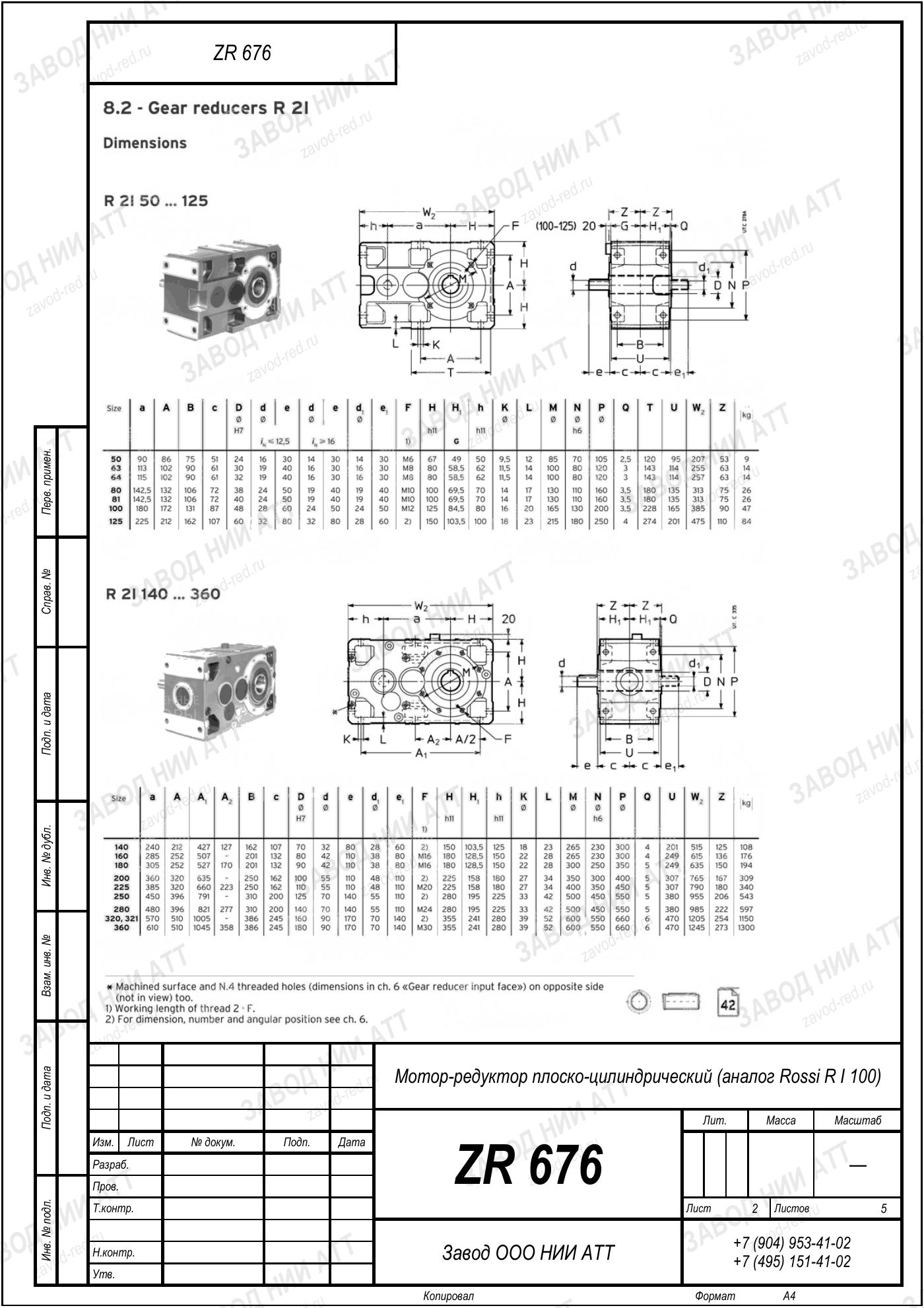

Габаритный и присоединительный чертёж модели Rossi R I 100 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия Rossi R I 100 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | R | принцип передачи, по которому построен весь ряд — плоско-цилиндрический |
|---|---|---|
| Передаточное число | i=108,46 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 0,55 кВт | у этого исполнения; та же модель собирается и под 0,2–11 кВт |
| Момент на выходе | 420 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 108,46 — отсюда 13 об/мин на выходе, и мощность двигателя 0,55 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
Замена по нашему каталогу — ZR 676. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
У ZR 676 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Rossi R I 100.
Геометрия у ZR 676 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
тихоходное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Те же присоединительные размеры Rossi R I 100, соседний шаг по передаточному числу:
На выходном валу 13 об/мин при стандартных 1450 об/мин на входе. Передаточное 108,46 — это отношение входной скорости к выходной.
Номинальный момент на выходе 420 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 0,55 кВт. Пришлите параметры, подберём исполнение.
У нас это ZR 676. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Отличают позиции передаточное и мощность. Здесь выход 13 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Rossi R I 100 — корпус и посадочные останутся теми же.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
Определить нужное исполнение Rossi R I 100 по виду нельзя — только по числам с шильда. Эта позиция — тихоходное исполнение: 13 об/мин на выходе и момент 420 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 676.
