Исполнение Rossi R 2I 50 i=8,01 с двигателем 0,55 кВт: по классу быстроходное, 170 об/мин на выходном валу при моменте 31 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Скорость этой позиции востребована в приводах вентиляторов, сепараторов и приводов с большой инерцией. Момент небольшой: рабочая зона — привод небольших питателей, заслонок и лабораторных установок, но вал тонкий, и перегрузка ударом опаснее статической.
Отличие от соседних серий. Базовая (не коническая) линейка серии G: только цилиндрические пары, валы параллельны/соосны. 6 типоразмеров 40…125 + 9 типоразмеров 140…360 (18 всего), iN=2,5…160 для стандартного исполнения; универсальный литой чугунный корпус на 4 гранях с лапами + фланец B14 на 2 гранях; рассчитан на крупные двигатели NEMA/IEC.
Что даёт эта позиция на машине. При 170 об/мин и моменте 31 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 2,23 м/с при тяговом усилии 248 Н; через шкив ⌀200 мм на выходной вал придёт около 310 Н радиальной нагрузки. По мощности 0,55 кВт сразу считаются две вещи: посадочный фланец IEC 80 и рабочий ток порядка 1,6 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Тихоходный вал проворачивается за 0,4 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. На один типоразмер Rossi R 2I 50 приходится 36 передаточных: нижняя граница 3,77, верхняя 128,51. Это исполнение 8-е по счёту: следующая ступень вниз по скорости — i=8,97 (162 об/мин), вверх — i=7,44 (195 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,55 кВт — 5-я мощность из 10. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Под заказ идёт оригинальный Rossi R 2I 50, со склада — ZR 636: сажается на то же место, раму переделывать не нужно.

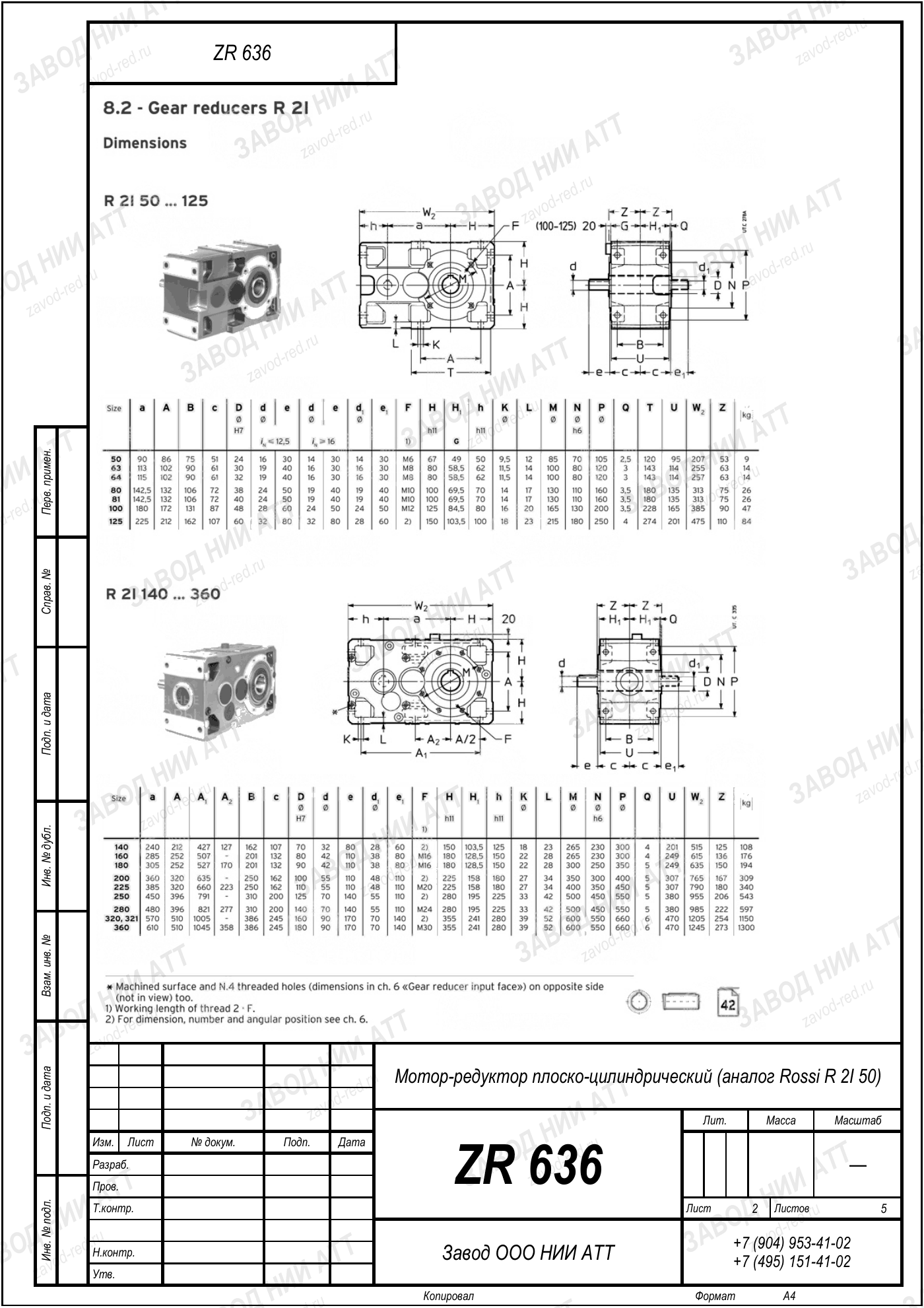

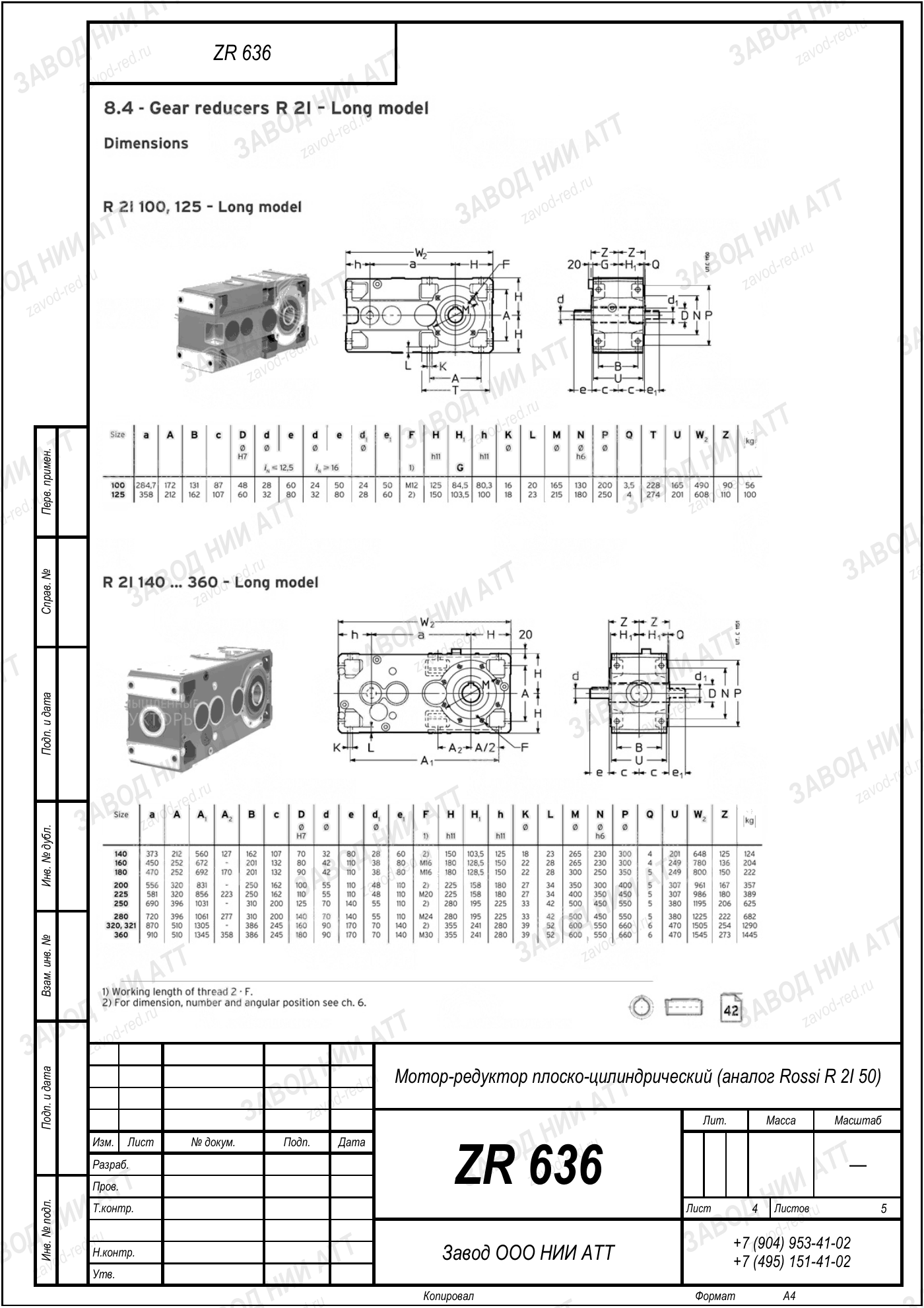

Габаритный и присоединительный чертёж модели Rossi R 2I 50 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Rossi R 2I 50 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | R | показывает, какая передача внутри корпуса — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 2 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=8,01 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 0,55 кВт | фактическая для этой сборки; модель как семейство — 0,1–3 кВт |
| Момент на выходе | 31 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MR 2 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 8,01 — отсюда 170 об/мин на выходе, и мощность двигателя 0,55 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Этой позиции отвечает ZR 636 — соответствие считаем по нагрузке, а не по таблице кодов.
В этом же типоразмере 2 у производителя есть обозначения MR 2 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MR2. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 636 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Заказ по одному названию Rossi R 2I 50 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Аналог ZR 636 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
быстроходное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Нужен другой момент на выходе — исполнения Rossi R 2I 50 с соседним передаточным, корпус общий:
На выходном валу 170 об/мин при стандартных 1450 об/мин на входе. Передаточное 8,01 — это отношение входной скорости к выходной.
Номинальный момент на выходе 31 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 0,55 кВт. Пришлите параметры, подберём исполнение.
ZR 636 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Отличают позиции передаточное и мощность. Здесь выход 170 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Rossi R 2I 50 — корпус и посадочные останутся теми же.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Позиции Rossi R 2I 50 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — быстроходное исполнение: 170 об/мин на выходе и момент 31 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 636.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
