Исполнение Rossi MRV 80 i=10 с двигателем 4 кВт: по классу быстроходное, 280 об/мин на выходном валу при моменте 123 Н·м. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Обороты этой позиции идут в приводы вентиляторов, сепараторов и приводов с большой инерцией. По моменту ряд средний — хватает для конвейеров средней ширины и мешалок жидких сред, и всё же вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Про серию. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 280 об/мин и моменте 123 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 5,86 м/с при тяговом усилии 615 Н; через шкив ⌀160 мм на выходной вал придёт около 1538 Н радиальной нагрузки. По мощности 4 кВт сразу считаются две вещи: посадочный фланец IEC 112 и рабочий ток порядка 8,9 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. 0,2 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Rossi MRV 80 идёт в 11 передаточных — крайние точки ряда 7,5 и 100. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=15 (97 об/мин), вверх — i=7,5 (193 об/мин). По двигателю ряд идёт от 0,37 до 4 кВт, здесь 4 кВт — 8-я мощность из 8. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Rossi MRV 80 поставляем под заказ; наш аналог — ZR 609, встаёт на штатное место без переделки рамы.

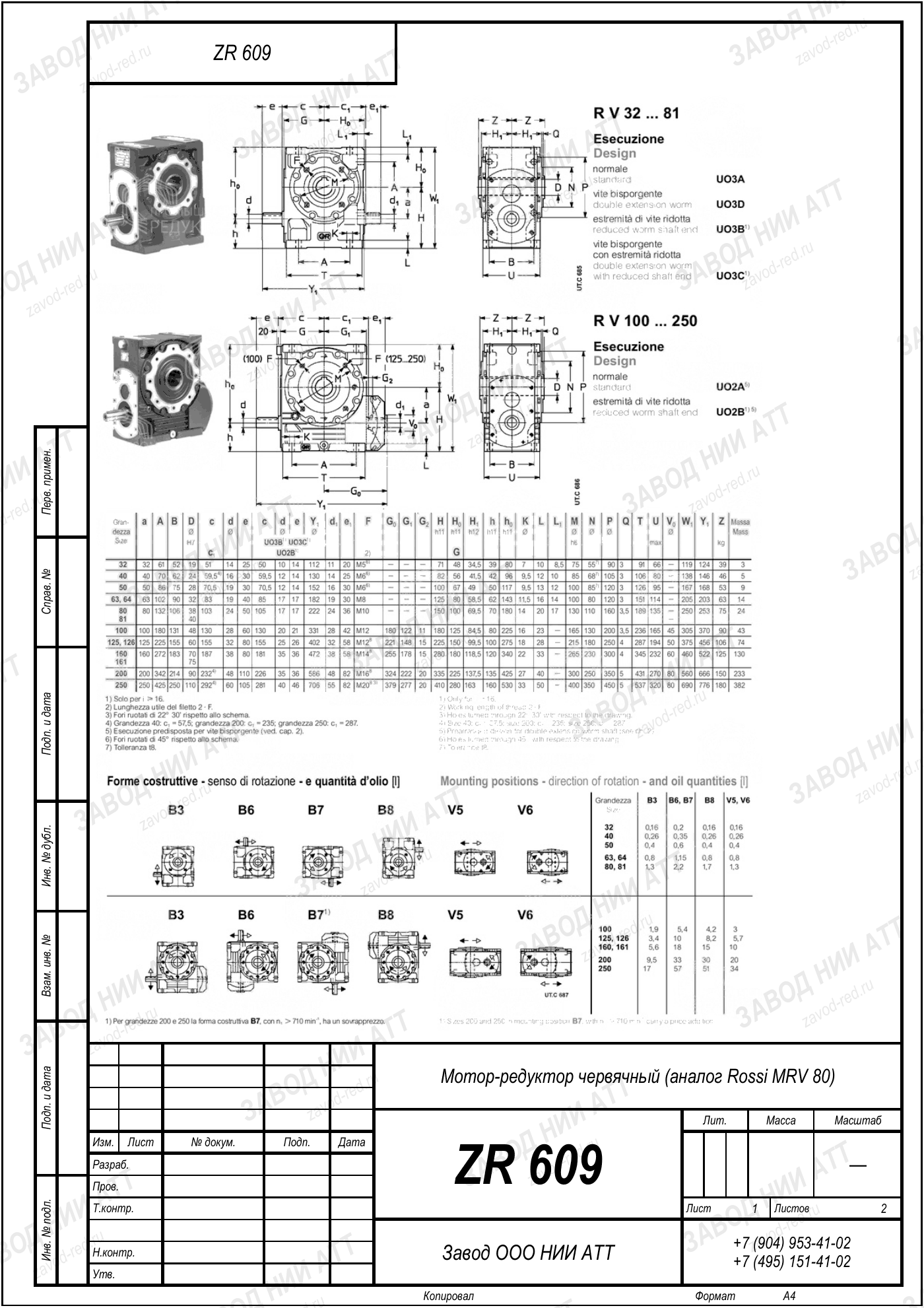

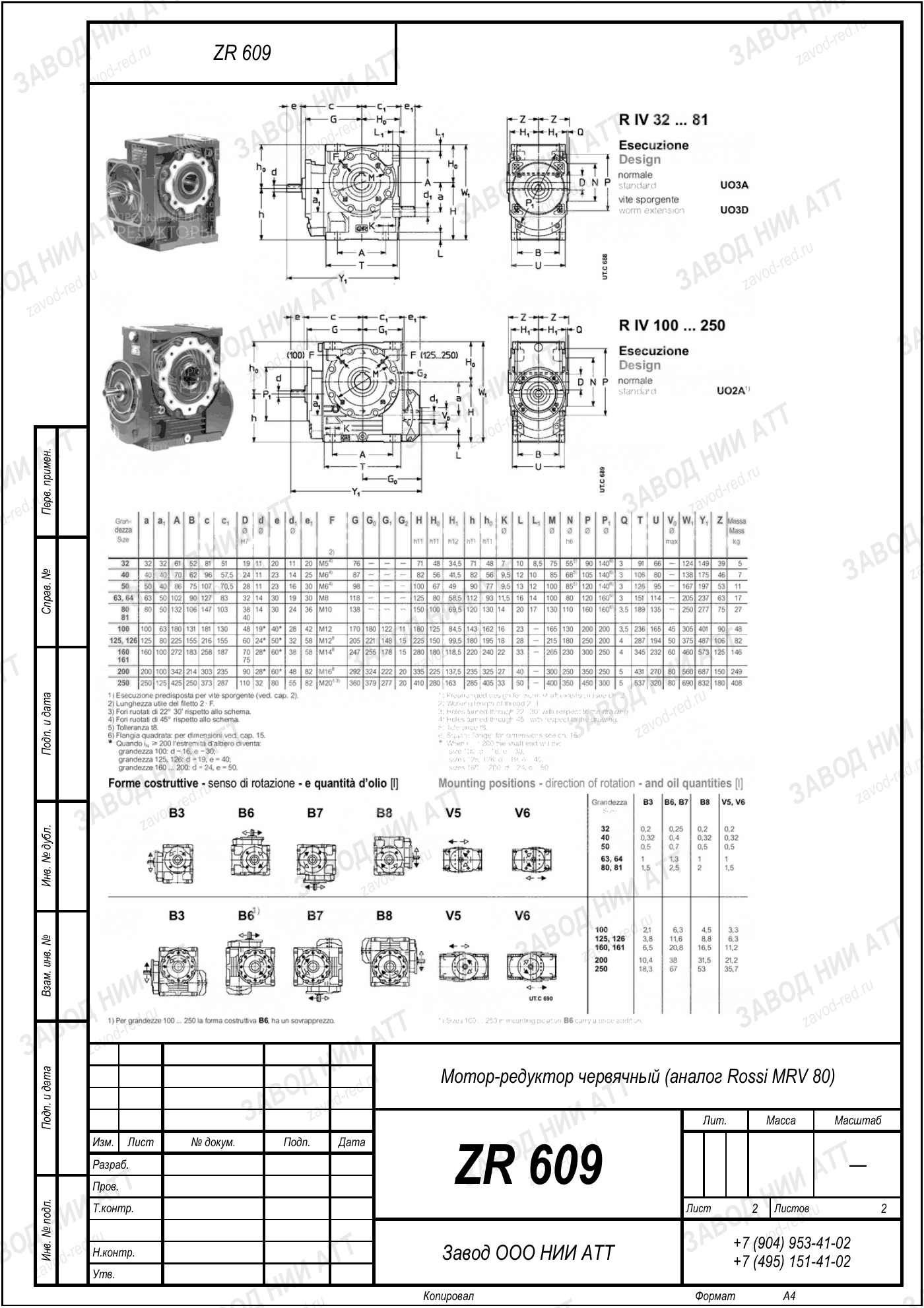

Габаритный и присоединительный чертёж модели Rossi MRV 80 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код Rossi MRV 80 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | MRV | одна серия — одна схема передачи, здесь червячный |
|---|---|---|
| Типоразмер | 80 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=10 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 4 кВт | фактическая для этой сборки; модель как семейство — 0,4–4 кВт |
| Момент на выходе | 123 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MR 80, RV 80 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 10 — отсюда 280 об/мин на выходе, и мощность двигателя 4 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
По нашему ряду это ZR 609; проверяем по четырём числам, а не по созвучию обозначений.
В этом же типоразмере 80 у производителя есть обозначения MR 80, RV 80 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MR80, RV80. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 609 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Позиции ряда Rossi MRV 80 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
Наш ZR 609 встаёт на то же основание; сверяем момент, обороты и вылет вала.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
После обкатки масло меняют по конкретной позиции: исполнение быстроходное, и срок замены тут свой. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Тот же Rossi MRV 80, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 280 об/мин при стандартных 1450 об/мин на входе. Передаточное 10 — это отношение входной скорости к выходной.
Номинальный момент на выходе 123 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 4 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Для монтажа меняется только шильдик: ZR 609 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Смотрите на обороты: эта позиция даёт 280 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
У Rossi MRV 80 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — быстроходное исполнение: 280 об/мин на выходе и момент 123 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 609.
