Ступень i=10 в корпусе Rossi MRV 325 с двигателем 1,5 кВт даёт 280 об/мин при моменте 45 Н·м; по классу это быстроходное исполнение. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Обороты этой позиции идут в приводы вентиляторов, центрифуг, приводов с маховой массой. По моменту ряд небольшой — хватает для небольших питателей, заслонок и лабораторных установок, и всё же сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Особенность серии. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 280 об/мин и моменте 45 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 4,62 м/с при тяговом усилии 286 Н; через шкив ⌀250 мм на выходной вал придёт около 360 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 3,7 А, а не по табличным 1,5 кВт; на посадку это не влияет, фланец остаётся IEC 90. Скорость ленты проще считать от оборота: 0,2 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Rossi MRV 325 идёт в 11 передаточных — крайние точки ряда 7,5 и 100. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=15 (97 об/мин), вверх — i=7,5 (193 об/мин). По двигателю ряд идёт от 0,12 до 2,2 кВт, здесь 1,5 кВт — 8-я мощность из 9. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Эту позицию закрываем двумя путями: поставкой оригинала Rossi MRV 325 и нашим ZR 606 с теми же присоединительными размерами.

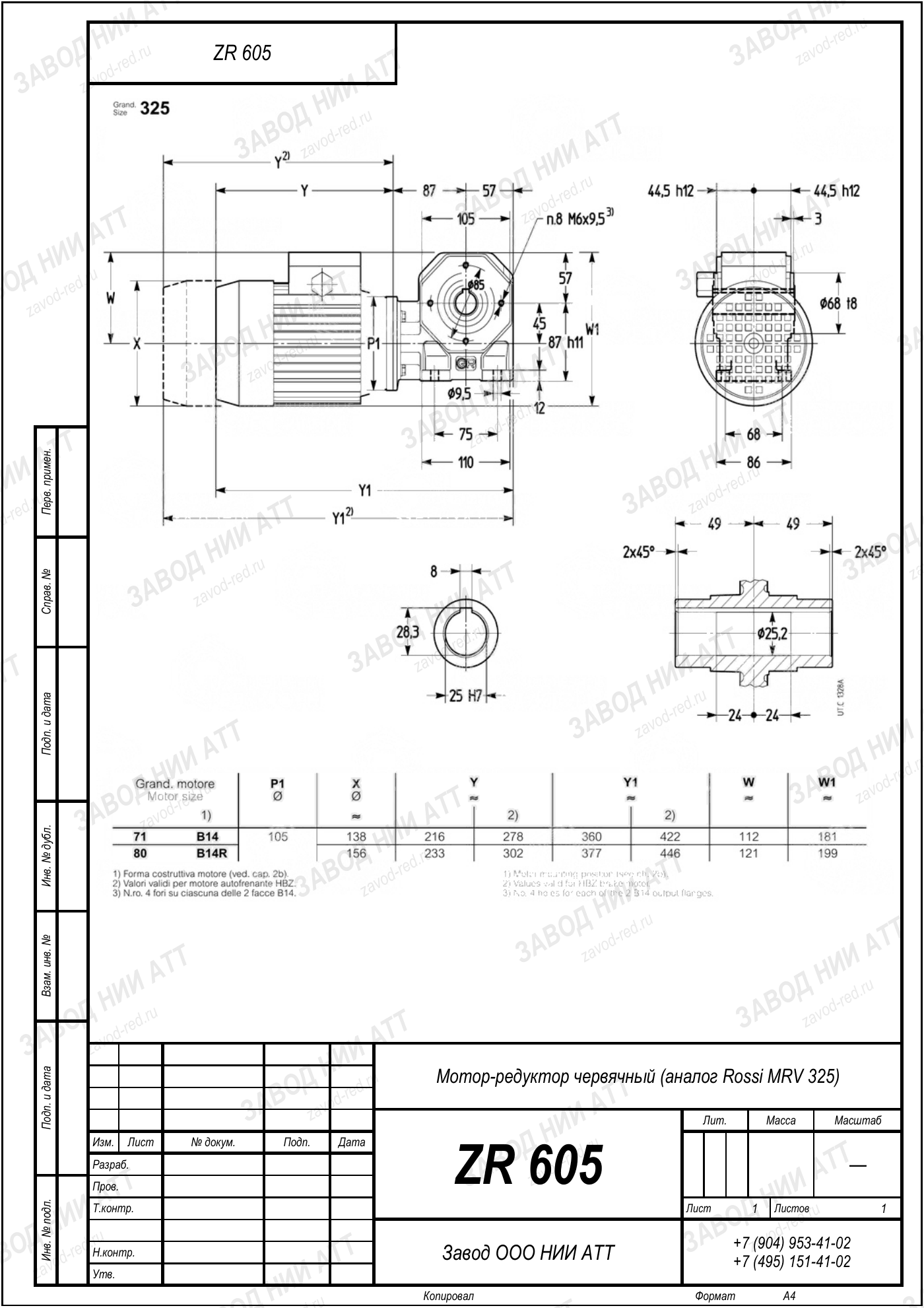

Габаритный и присоединительный чертёж модели Rossi MRV 325 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Rossi MRV 325 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | MRV | определяет устройство передачи между входным и выходным валом — червячный |
|---|---|---|
| Типоразмер | 325 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=10 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 1,5 кВт | для этой позиции; вся линейка модели укладывается в 0,1–1,5 кВт |
| Момент на выходе | 45 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | MR 5, R 2, RV 200, ECFT 070 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 10 — отсюда 280 об/мин на выходе, и мощность двигателя 1,5 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
В нашей номенклатуре этой позиции соответствует ZR 606: подбираем по моменту и передаточному, а не по названию.
Рядом с этой серией производитель выпускает MR 5, R 2, RV 200, ECFT 070 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MR5, R2, RV200, ECFT070. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 606 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Rossi MRV 325. Проверьте их по своей машине.
Присоединительные размеры у ZR 606 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Скорость даёт нагрев и вибрацию — через неделю работы проверьте биение муфты и крепёж основания.
В паспорте смотрите строку именно этой позиции: исполнение быстроходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Один типоразмер Rossi MRV 325, разные обороты и момент на выходном валу:
На выходном валу 280 об/мин при стандартных 1450 об/мин на входе. Передаточное 10 — это отношение входной скорости к выходной.
Номинальный момент на выходе 45 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 1,5 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
ZR 606 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Смотрите на обороты: эта позиция даёт 280 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Ряд Rossi MRV 325 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — быстроходное исполнение: 280 об/мин на выходе и момент 45 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 606.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
