Исполнение Rossi MRV 32 i=40 с двигателем 0,18 кВт: по классу среднетихоходное, 35 об/мин на выходном валу при моменте 32 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Такие обороты нужны в приводах ленточных и цепных конвейеров, элеваторов, питателей, момент небольшой — под задачи лёгких заслонок, малых шнеков, дозаторов. Помните: вал тонкий, и перегрузка ударом опаснее статической.
Что даёт эта серия. Добавление цилиндрической предступени перед червяком расширяет диапазон передаточных чисел вверх относительно чистого V-исполнения того же типоразмера; присоединительные размеры корпуса и типоразмерный ряд (32…250) совпадают с V-исполнением — заменяется только зубчатая пара внутри той же оболочки.
Что даёт эта позиция на машине. При 35 об/мин и моменте 32 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,73 м/с при тяговом усилии 160 Н; через шкив ⌀160 мм на выходной вал придёт около 400 Н радиальной нагрузки. Фланец под этот двигатель — IEC 63, ток в линии около 0,6 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 0,18 кВт. Скорость ленты проще считать от оборота: 1,7 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Выходные обороты задаёт передаточное — у Rossi MRV 32 их 11, от 7,5 до 100. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=50 (29 об/мин), вверх — i=30 (48 об/мин). По двигателю ряд идёт от 0,09 до 0,55 кВт, здесь 0,18 кВт — 3-я мощность из 6. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Кроме оригинала Rossi MRV 32 предлагаем ZR 604 — тот же габарит и крепление, срок поставки короче.

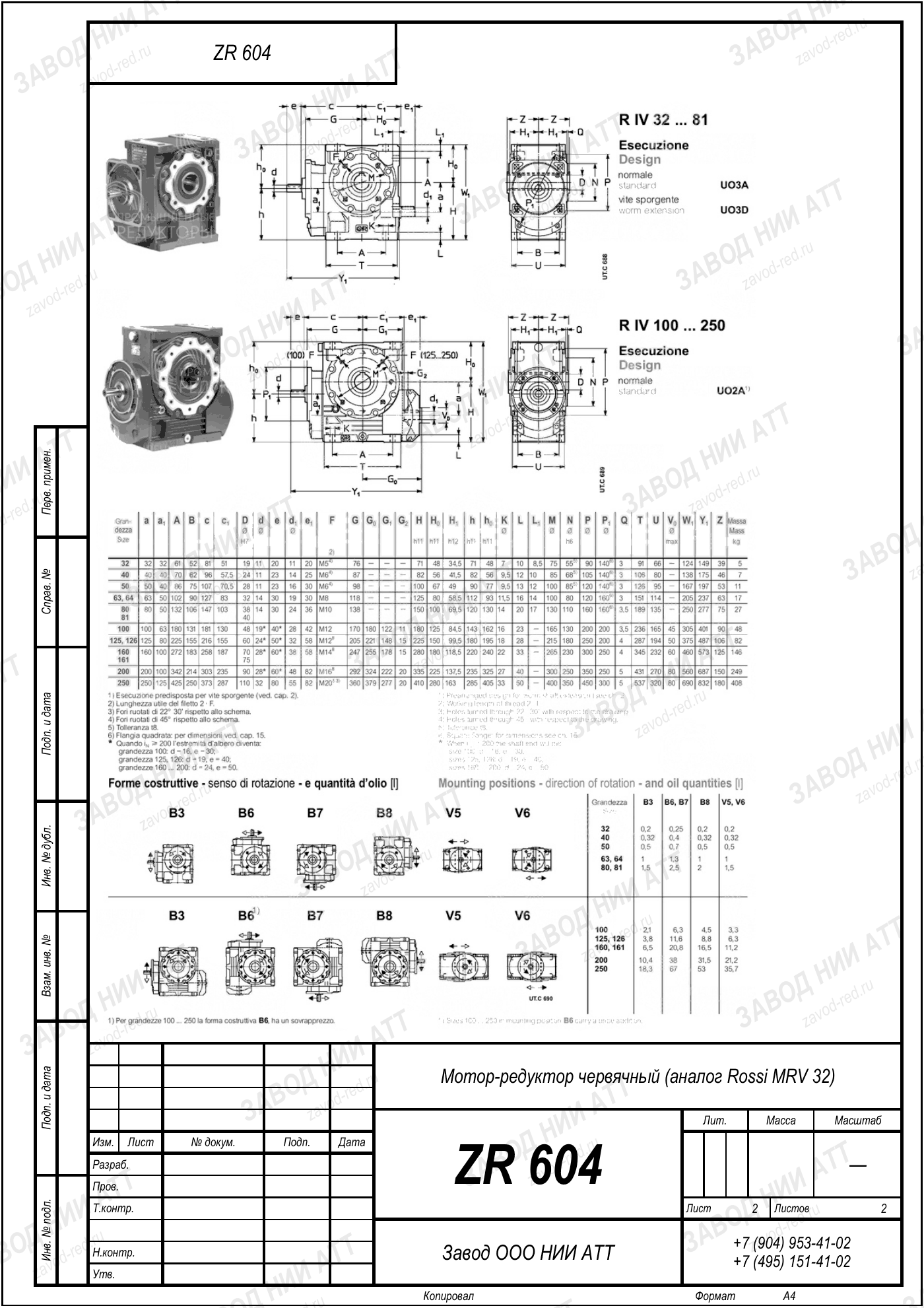

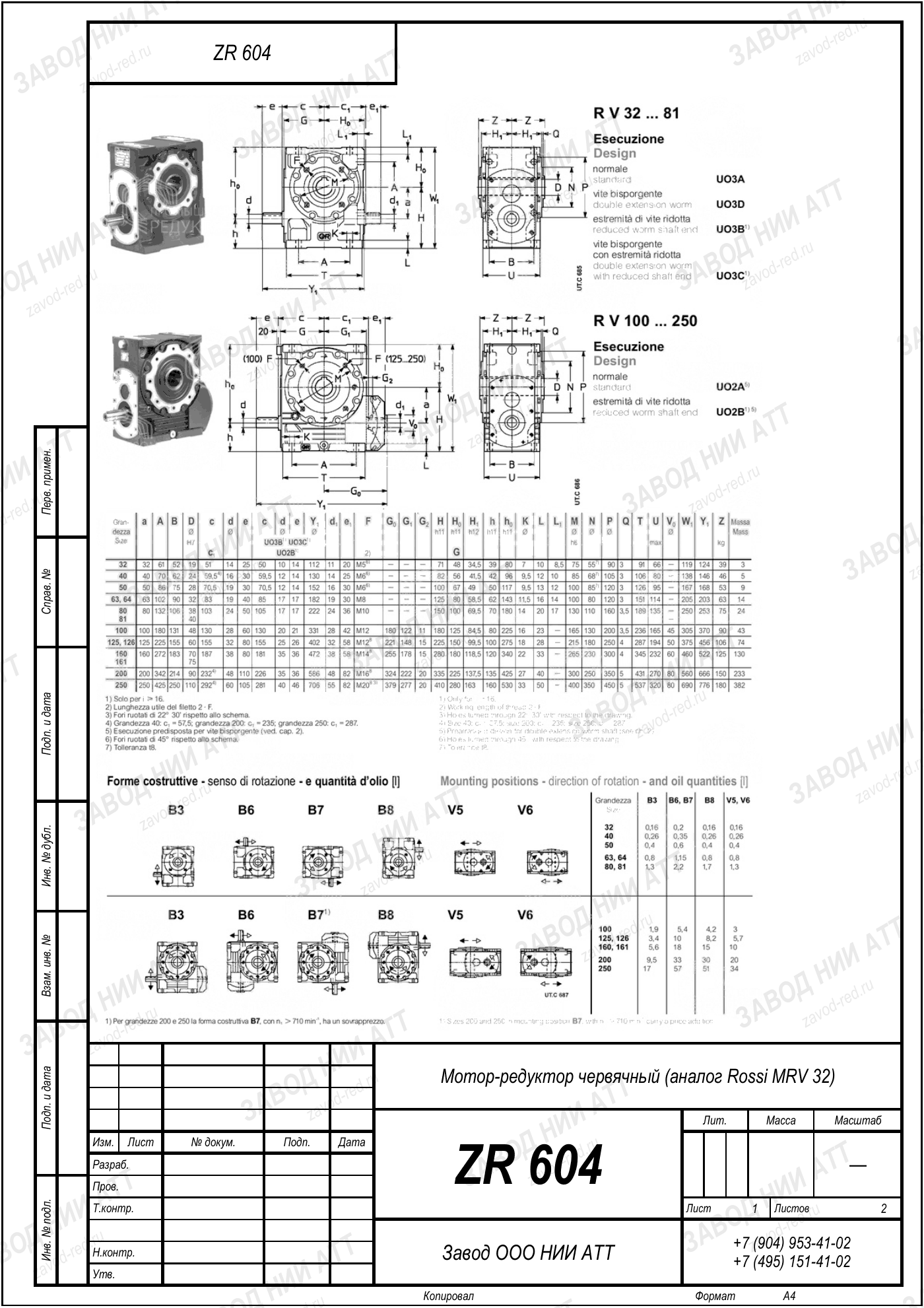

Габаритный и присоединительный чертёж модели Rossi MRV 32 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Rossi MRV 32 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | MRV | указывает, какой передачей понижаются обороты — червячный |
|---|---|---|
| Типоразмер | 32 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=40 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 0,18 кВт | у привода этой сборки; модель в целом комплектуется двигателями 0,1–0,6 кВт |
| Момент на выходе | 32 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | RV 32 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 40 — отсюда 35 об/мин на выходе, и мощность двигателя 0,18 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
В нашей номенклатуре этой позиции соответствует ZR 604: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 32 у производителя есть обозначения RV 32 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: RV32. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 604 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Rossi MRV 32. Проверьте их по своей машине.
На замену ставим ZR 604: считаем по моменту и передаточному, а не по каталожному коду.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Не подошли обороты — соседние исполнения Rossi MRV 32 на том же корпусе:
На выходном валу 35 об/мин при стандартных 1450 об/мин на входе. Передаточное 40 — это отношение входной скорости к выходной.
Номинальный момент на выходе 32 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 0,18 кВт. Дайте параметры мотора, посчитаем.
ZR 604 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 35 об/мин, вторая — какой момент привод удержит без перегрева.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Каталог Rossi MRV 32 — это ряд из десятков позиций с общим корпусом. Эта позиция — среднетихоходное исполнение: 35 об/мин на выходе и момент 32 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 604.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
